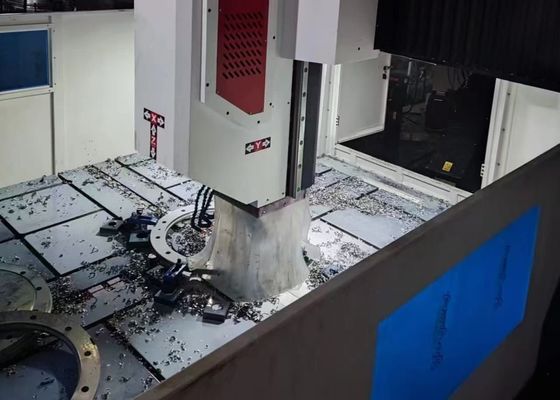

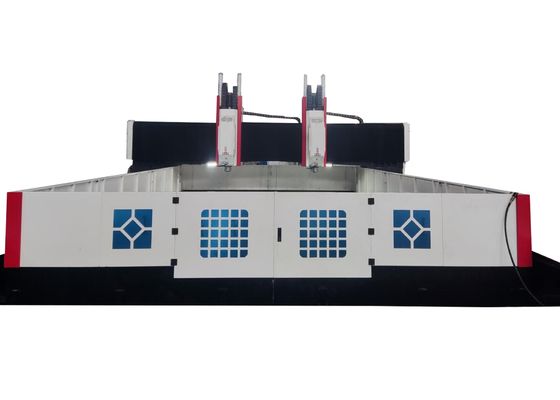

6000x3900x2700mm Totale afmetingen CNC portaal metaal boormachine 70mm Max. boordiameter

6000x3900x2700mm Algemene afmeting CNC-bormachine voor het boren van metalen met galerij 70mm Max borediameter

Toepassing:

Deze apparatuur is speciaal gebouwd voor het boren, kamperen, aftappen en frezen van platen en structurele onderdelen.Deze machine is hoofdzakelijk ontworpen voor het boren van werkstukken met een hoog rendement, met inbegrip van flenzen.De in de bijlage vermelde verwerkingsmethoden zijn gebaseerd op de in de bijlage vermelde methoden.Het systeem vergemakkelijkt de bewerking van door- en blinde gaten op zowel enkelmateriaalcomponenten als samengestelde materialenMet een digitale controle over de bewerkingsprocessen levert de werktuigmachine een superieure gebruiksgemak, die voldoet aan de eisen van geautomatiseerde productie, hoge precisie,verwerking van meerdere rassen, en grote productiescenario's.

Specificaties:

Splitsing van de gietstructuur:

Deze CNC-boor- en freesapparatuur voor het boren en frezen van portierflens bestaat voornamelijk uit een werktafel, een draadloos portier, een draadloos zadel, een boor- en freeskrachtkop, een automatisch smeersysteem,beschermmechanisme, circulerend koelsysteem, numeriek besturingssysteem en elektrisch systeem, onder andere belangrijke componenten.het werktuig heeft een uitzonderlijke positioneringsnauwkeurigheid en een herhaalde positioneringsnauwkeurigheid.

Productkenmerken

1. Boorkrachthoofd:
De boorkrachtkop is uitgerust met een speciale servo-spindelmotor, die een gespecialiseerde precisie-spindel aandrijft via tandrijke synchrone riemvertraging om het koppel te verhogen.Het ondersteunt snelle en handige vervangingDe X- en Y-assen hebben verbindingsmogelijkheden en hebben een semi-gesloten lusbesturing.met een vermogen van niet meer dan 50 WDe spindel is ontworpen met een BT40-conicat gat en voorzien van een hogesnelheids rotatieverbinding, die het gebruik van een U-boorcentrum via de koelmiddel faciliteert.

2Transmissie systeem:
Het systeem maakt gebruik van geïmporteerde Taiwanese leidingen en schuifregelaars met een hoge precisie, waardoor een soepele werking wordt gewaarborgd en tegelijkertijd de draagkracht van zware ladingen effectief wordt verbeterd.
De X-as en de Z-as maken elk gebruik van twee rollende lineaire geleidingen als geleidings- en dragende rails voor respectievelijk horizontale en verticale beweging,volledig voldoet aan de technische eisen voor hogesnelheidsborenDe transmissie van de X-as en de Z-as wordt bereikt door middel van wisselstroom servomotoren die precisieschoenen schroeven laten draaien, waardoor precieze lineaire beweging mogelijk is.

De Y-as is aan beide zijden uitgerust met twee lijnleidingen voor zware rollen, waarvan de ene een zijdelingse structuur heeft, die samen de Y-as-schuifbaan vormt.Deze configuratie voldoet aan de hoge stijfheid en sterkte eisen van het portier frame, terwijl het ook technische voordelen biedt, waaronder een lage wrijvingscoëfficiënt, een hoge bewegingssnelheid, uitstekende trillingsabsorptieprestaties en een langere levensduur.De X-as transmissie maakt gebruik van een dubbel servomotor synchrone aandrijftechnologie met één servomotor aan elke zijde, die op zijn beurt het portierframe in beweging brengt en CNC-bewerkingen mogelijk maakt.

.

Deze hoogwaardige CNC-industriële portiermachine is speciaal ontworpen voor het boren en markeren van plaat- en plaatmetaalcomponenten.Het is uitgebreid ontworpen om precisiebewerking van plaat-type werkstukken en structurele onderdelen te bieden, met een gerichte aanpassingsvermogen voor het verwerken van flenzen, schijven, ringen, platte platen en vergelijkbare onderdelen.Een essentiële voorwaarde is dat de werkstukdikte strikt moet voldoen aan de voorgeconfigureerde effectieve bewerkingsparameters van de machine..

In staalconstructiefabrieken wordt met deze apparatuur nauwkeurig boren en frezen van structuurplaten en verbindingsonderdelen uitgevoerd.tot vaststelling van een solide basis voor de stabiele montage van stalen framesBinnen de windenergie-industriehet levert hoge-precisie bewerkingsoplossingen voor windturbinetoren en -flanken, een cruciaal proces dat garandeert dat deze componenten bestand zijn tegen strenge omgevingsomstandigheden (eVoor de bouw van bruggen verwerkt de apparatuur bruggrijzen en dragerbeugels, waardoor de vorming van stabiele,langdurige verbindingen die zijn ontworpen om dynamische belastingen te weerstaan gedurende de langere levensduur van de brug.
