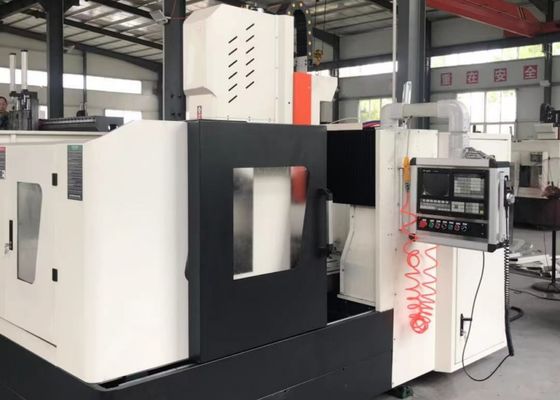

4000x4000mm Werkstukgrootte CNC-plaat metalen boormachine 80mm Max boorddiameter
Toepassing:
Deze apparatuur is hoofdzakelijk ontworpen voor het uitvoeren van boorwerkzaamheden, kamperen, aftappen, frezen en boren op platen en structurele onderdelen.Het levert efficiënte boorprestaties voor werkstukken, met inbegrip van flenzen, schijven, ringen en platen met een dikte die binnen zijn effectieve werkingsbereik valt.het is compatibel met zowel enkelmateriaalcomponenten als samengestelde materialenDe machine-gereedschapsmachine beschikt over digitale besturing voor de bewerkingsprocessen, waardoor het uitzonderlijk gemakkelijk te bedienen is.en grootschalige productiecapaciteit.
Specificaties:
| Grootte van het werkstuk |
LxW |
4000x4000 mm |
| Hoogte van het scharnier |
800 mm
(Het kan ook worden bepaald op basis van de stichting)
|
| Werkbank |
T-slotbreedte |
28 mm |
| Boringkrachtkop |
Qty. |
1 |
| Spindelconic |
BT2vrijwilligerswerk |
|
Max.boorddiameter
(gewoon koolstofstaal)
|
Φ80 mm |
| Max.dikte |
≤ 150 mm |
| De diameter van de kraan |
M3-M32 |
| Spindel snelheid |
30 tot 3000 r/min |
| Vermogen van de servo-spindelmotor |
22 kW |
| Afstand van de onderkant van de spindel tot de werktafel |
200-800 mm |
|
zijdelingse beweging van de aandrijfkop(X-as)
|
Max.horizontale slag |
4000 mm |
| Laterale bewegingssnelheid |
0~6 r/min |
| Servomotorvermogen voor zijdelingse beweging |
4.2 kW |
|
Lange gang van het scharnier (Y-as)
|
Max. voedingsslag |
4000 mm |
| Bewegingssnelheid van de voeding |
0~6 m/min |
| Vermogen van de voedingsservomotor |
2x4,2 kW |
| Verticale voedingsbeweging (Z-as) |
Max. slag |
500 mm |
| Bewegingssnelheid |
0~6 m/min |
| Servomotorvermogen |
3.5 kW (rem) |
| Gelijktijdige positiebepaling |
X/Y/Z/A/B/C |
± 0,025/1000 mm |
| Gelijktijdige positiebepaling in drie assen |
X/Y/Z/A/B/C |
±0,02/1000 mm |
| Algemene grootte |
LxWxH |
9000 x 7500 x 4000 mm |
| Totaal vermogen |
Ongeveer 50 kW |
Vervaardiging:

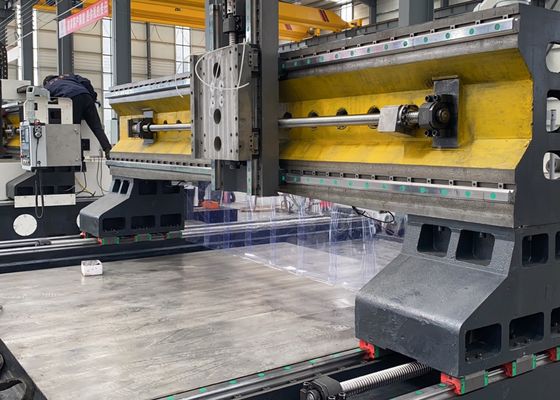

Deze apparatuur bestaat voornamelijk uit een gegoten werkbank, een beweegbaar portier, een beweegbaar zadel, een boor- en freeskrachtkop, een automatisch smeersysteem en een beschermingssysteem,een circulerende koelinrichting, een numeriek besturingssysteem en een elektrisch systeem.Terwijl precisie bolschroef aandrijvingen garanderen superieure positionering nauwkeurigheid en uitstekende herhaalbaarheid.
Productkenmerken
1Bed en werktafel:
Het bed en de werktafel zijn vervaardigd van grijs gietijzer (HT250) als eenstuk, onderworpen aan secundaire gloei- en verouderingsbehandelingen,met een hoog vermogen van meer dan 10 W,Het werktafeloppervlak is voorzien van nauwkeurig bewerkte T-slots in een geoptimaliseerde lay-out, die het veilig vastklampen van het werkstuk vergemakkelijken.De bedbasis is uitgerust met twee lineaire leidingen van hoge precisie aan elke zijde, waardoor de kracht gelijkmatig wordt verdeeld over de stuurwagens en de rigiditeit van de werktuigmachine en de trek- en drukweerstand aanzienlijk worden verbeterd.Het aandrijfsysteem gebruikt wisselstroom servomotoren in combinatie met precisie kogelschroeven voor bilaterale aandrijving, waardoor het portier zich langs de Y-as kan bewegen.een gemakkelijke kalibratie van de horizontale uitlijning van het bed en de werktafel.
2Mobiele poort:
Het mobiele portier is vervaardigd van grijs gietijzer (HT250), met aan de voorzijde twee ultrahoge dragende rollende lineaire leidingen.met een vermogen van niet meer dan 50 WDe boorkrachtkoppen worden voor de operationele uitvoering aan de boorkrachtkop bevestigd.
3Verplaatsbaar zadel.
De bewegende zadel is een precisie gegoten ijzeren bouwcomponent, ontworpen voor optimale stijfheid en operationele stabiliteit.met een diameter van niet meer dan 20 mm,, en een planetaire versnellingsreductie van hoge precisie gekoppeld aan een wisselstroomservomotor.het gewicht van de aandrijfkoppel compenseren om de belasting op de kogelschroef te minimaliseren en de levensduur ervan te verlengenDe montage stuwt de boorkrachtkop om de Z-asbeweging uit te voeren, waardoor kernfuncties, waaronder snelle traverse, werkvoeding, snelle terugtrekking en precieze positioneringsstop, mogelijk worden gemaakt.Het is ook uitgerust met automatische chip breken, chip evacuatie en programma pauze mogelijkheden om de bewerkings-efficiëntie en procescontrole te verbeteren.
.
Deze hoogwaardige CNC-industriële portiermachine is speciaal ontworpen voor het boren en markeren van plaat- en plaatmetaalcomponenten.Het is zorgvuldig ontworpen om precisie bewerking van plaat-type werkstukken en structurele onderdelen te leveren, met gespecialiseerde aanpassingsvermogen voor de verwerking van flenzen, schijven, ringen, platte platen en soortgelijke onderdelen.Een kernvereiste is dat de werkstukdikte strikt moet voldoen aan de voorgezette effectieve bewerkingsparameters van de machine.
In installaties voor de vervaardiging van staalconstructies wordt met deze apparatuur nauwkeurig boren en frezen van structuurplaten en verbindingsonderdelen uitgevoerd.tot vaststelling van een solide basis voor de stabiele montage van stalen framesBinnen de windenergie-sectorhet biedt hoge-precisie bewerkingsoplossingen voor windturbinetoren en -flanken, een cruciaal proces dat ervoor zorgt dat deze componenten bestand zijn tegen extreme omgevingsomstandigheden (eVoor brugbouwprojecten verwerkt de apparatuur brugbalken en dragerbeugels, waardoor stabiele,duurzame verbindingen die zijn ontworpen om dynamische belastingen te weerstaan gedurende de langere levensduur van de brug.
