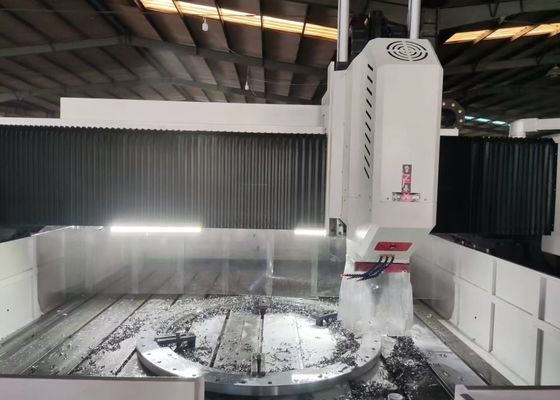

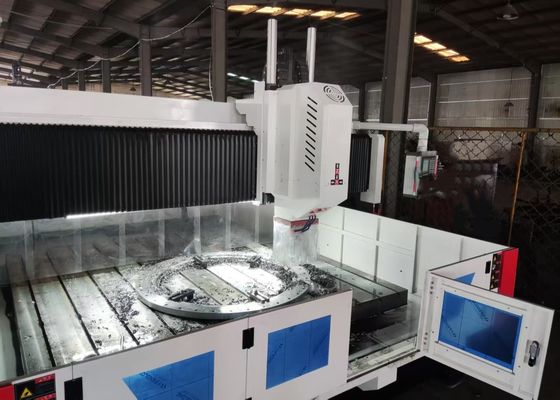

9000x7500x4000mm Algemene afmeting CNC Gantry Flange Drilling Marking Machine BT50 Spindle Taper
Toepassing:
Deze apparatuur is voornamelijk ontworpen om boor-, kamper-, tap-, frees- en booroperaties op platen en structurele componenten uit te voeren.Het levert efficiënte boorprestaties voor werkstukken zoals flenzenMet de mogelijkheid om door gaten en blinde gaten te bewerken,het toont een brede compatibiliteit met zowel enkelstofcomponenten als samengestelde materialenDe machine heeft een numerieke besturing voor zijn bewerkingsprocessen, waardoor het gebruik superieur is.de capaciteit van de productie op grote schaal om aan de industriële vraag te voldoen..
Specificaties:
| Grootte van het werkstuk |
LxW |
4000x4000 mm |
| Hoogte van het scharnier |
800 mm
(Het kan ook worden bepaald op basis van de stichting)
|
| Werkbank |
T-slotbreedte |
28 mm |
| Boringkrachtkop |
Qty. |
1 |
| Spindelconic |
BT2vrijwilligerswerk |
|
Max.boorddiameter
(gewoon koolstofstaal)
|
Φ80 mm |
| Max.dikte |
≤ 150 mm |
| De diameter van de kraan |
M3-M32 |
| Spindel snelheid |
30 tot 3000 r/min |
| Vermogen van de servo-spindelmotor |
22 kW |
| Afstand van de onderkant van de spindel tot de werktafel |
200-800 mm |
|
zijdelingse beweging van de aandrijfkop(X-as)
|
Max.horizontale slag |
4000 mm |
| Laterale bewegingssnelheid |
0~6 r/min |
| Servomotorvermogen voor zijdelingse beweging |
4.2 kW |
|
Lange gang van het scharnier (Y-as)
|
Max. voedingsslag |
4000 mm |
| Bewegingssnelheid van de voeding |
0~6 m/min |
| Vermogen van de voedingsservomotor |
2x4,2 kW |
| Verticale voedingsbeweging (Z-as) |
Max. slag |
500 mm |
| Bewegingssnelheid |
0~6 m/min |
| Servomotorvermogen |
3.5 kW (rem) |
| Gelijktijdige positiebepaling |
X/Y/Z/A/B/C |
± 0,025/1000 mm |
| Gelijktijdige positiebepaling in drie assen |
X/Y/Z/A/B/C |
±0,02/1000 mm |
| Algemene grootte |
LxWxH |
9000 x 7500 x 4000 mm |
| Totaal vermogen |
Ongeveer 50 kW |
Vervaardiging:
Deze apparatuur is voornamelijk geconfigureerd met een gegoten werkbank, een beweegbaar portier, een beweegbaar zadel, een boor- en freeskrachtkop, een automatisch smeersysteem en -beschermingssysteem,een circulerende koelmodule, een numeriek besturingssysteem en een elektrisch besturingssysteem.Terwijl de precisieschroeftransmissie-mechanismen een uitzonderlijke positioneringsnauwkeurigheid en uitstekende herhaalbaarheid garanderen.
Productkenmerken
1. Boorkrachthoofd:
De boorkrachtkop is uitgerust met een speciale servo-spindelmotor.met een vermogen van meer dan 50 W, maar niet meer dan 150 W,. De spindel heeft een Japanse hoekige lageraar met zes rijen (vier aan de voorzijde, twee aan de achterzijde) om de snelheid stapsgewijs te regelen.de spindel maakt een snelle en handige vervanging van het gereedschap mogelijkDe voedingsbeweging wordt aangedreven door een servomotor met een kogelschroef.De X- en Y-assen ondersteunen de koppeling en gebruiken een semi-gesloten lus om lineaire en circulaire interpolatie mogelijkheden te bereikenDe spindel neus is voorzien van een BT50 taper gat en is geïntegreerd met een hogesnelheid roterende unie, het vergemakkelijken van hoge snelheid U-boorcentrum watergekoelde bewerkingen.
2Transmissie systeem:
Het transmissiesysteem is voorzien van Taiwanese geleidingsrails en een zeer nauwkeurige schuifconfiguratie, die zorgt voor een soepele loop en een verbeterde draagkracht.
3Automatisch smeersysteem en beschermingsmechanisme:
Het werktuig is uitgerust met een automatisch smeersysteem voor volumetrische drukverdeling uit Taiwan, dat automatisch smeert op alle bewegende onderdelen, met inbegrip van de geleidingen,loodschroevenDe X- en Y-assen van de apparatuur zijn voorzien van stofdichte beschermende hoesjes.Terwijl waterbestendige spatschermen worden geïnstalleerd rond de werkbank om de operationele integriteit te waarborgen..
Deze hoogwaardige CNC-industrieelmachine is gespecialiseerd in het boren en markeren van plaat- en plaatmetaalcomponenten.Het is uitstekend ontworpen voor het leveren van precisie bewerking van plaat-type werkstukken en structurele onderdelen, met speciale aanpassingsmogelijkheden voor het verwerken van flenzen, schijven, ringen, platte platen en soortgelijke onderdelen.Een essentiële voorwaarde is dat de werkstukdikte strikt moet voldoen aan de vooraf ingestelde effectieve bewerkingsparameters van de machine..
In de installaties voor de vervaardiging van staalconstructies wordt met deze apparatuur nauwkeurig booren en frezen uitgevoerd op structuurplaten en verbindingselementen.tot vaststelling van een solide basis voor de stabiele montage van stalen framesIn de windenergie-sectorhet levert hoogprecise bewerkingsoplossingen voor windturbinetoren en -flanken, een cruciaal proces dat ervoor zorgt dat deze componenten bestand zijn tegen harde omgevingsomstandigheden (eVoor brugbouwprojecten verwerkt de apparatuur brugbalken en dragerbeugels, waardoor de vorming van stabiele,langdurige verbindingen die zijn ontworpen om dynamische belastingen te weerstaan gedurende de langere levensduur van de brug.
