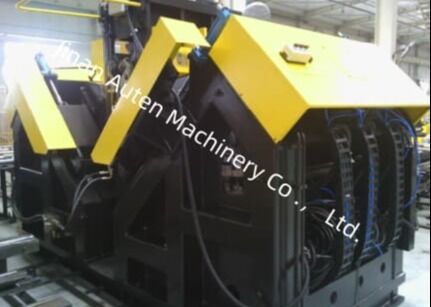

Precieze CNC-hoeklijnboormachine en -markeringsboormachine Externe koeling met drie CNC-assen

Precieze CNC-hoeklijnboormachine en -markeringsboormachine Externe koeling met drie CNC-assen

Gebruik van het product:

Deze op maat gemaakte CNC-hoekstaalpunctieproductielijn is speciaal ontworpen voor de boor- en stemprocessen van grote afmetingen,Hoogsterke hoekstaal, een kritisch materiaal dat uitsluitend wordt gebruikt bij de vervaardiging van overbrengingslijntorensDe productielijn maakt het mogelijk om alle vereiste gaten op het hoekstaal met hoge precisie te bewerken, met een superieure gatkwaliteit, exacte positiegenauigheid, uitzonderlijke productie-efficiëntie,en geavanceerde geautomatiseerde functionaliteit.

Hoofdparameters:

Productkenmerken

De productielijn voor CNC-hoekbooringen in staal wordt gekenmerkt door een hoge mate van automatisering.geïntegreerd met een automatisch laad- en lossysteem, bestaande uit een transversaal voedingskanaal en een roterende laadrack,Alle hoekbooringen en stempelmarkeringen in staal kunnen in één enkele doorvoer van de productielijn worden uitgevoerd.met geen handmatige ingreep tijdens de bewerkingsfaseDeze configuratie vermindert de arbeidsintensiteit van het operationele personeel.

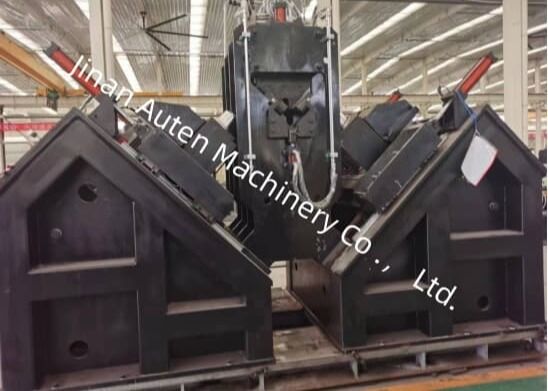

De markeringseenheid van de productielijn voor het punteren en markeren van hoekstaal heeft een gesloten constructie, die een uitzonderlijke structurele stijfheid en een consistente bedrijfsstabiliteit biedt.De markeringseenheid is uitgerust met een steunstuk dat aan de machinebasis is bevestigd., een draagbaar bed en een hydraulisch aangedreven drukkop-tekenscherm.de markering wordt uitgevoerd op de in de technische tekeningen vermelde plaatsen;Om het verwerkingsgebied van de machine uit te breiden, is een handmatig aanpassingsmechanisme geïntegreerd.de positie van het hoofd van het teken kan worden geregeld, die de aanpassing van hoekstaalproducten aan de markeringsposities in verschillende specificaties mogelijk maakt.

Het boorproces van de CNC-transmissie toren punch apparatuur bereikt een superieure positioneel nauwkeurigheid.met een vermogenstransmissie die wordt gerealiseerd via een rack-and-pinion aandrijfsysteemHet is bovendien uitgerust met een detectie-installatie voor rack-and-pinion en een positie-sensing-encoder voor positie-nauwkeurige feedback, die samen een volledige gesloten-loop besturingsarchitectuur vormen.Ondertussen..., wordt de beweging van de boorkrachtkop langs de twee flensrichtingen van het hoekstaal aangedreven door een servomotor en overgedragen via een kogelschroefmechanisme.Deze configuratie zorgt voor een uitzonderlijke positioneel nauwkeurigheid van de bewerkte gaten op hoekwerkstukken van staal.

De hostcomputer is voorzien van een Chinese-talige interface, die een intuïtieve bruikbaarheid voor algemene gebruikers garandeert.Het beschikt over de functionaliteit om werkstuk diagrammen en de coördinaten afmetingen van gaten locaties weer te gevenHet ondersteunt bovendien de invoer van werkstukverwerkingsprogramma's die zijn gegenereerd door professionele programmeers.De invoering van host-computer-gebaseerd beheer verbetert de opslag- en opslagdoeltreffendheid van verwerkingsprogramma's aanzienlijk.

Deze proefmonsters omvatten een uitgebreid scala aan standaardspecificaties en openingsconfiguraties voor hoekstaal dat wordt gebruikt bij de bouw van overbrengingslijntorens.Zij stellen potentiële klanten of inspecteurs in staat de operationele prestaties van de apparatuur visueel te valideren., waardoor tastbare en intuïtieve referenties worden verstrekt om te beoordelen of de apparatuur voldoet aan de praktische productievereisten van de fabricage van overbrengingslijntorens.

In ultra-high voltage (UHV) transmission line projects—where transmission towers are required to withstand severe weather conditions and heavy-duty loads—this equipment serves a pivotal function in processing angle steel components for the towers’ primary load-bearing frameworksHet verricht efficiënt boor- en stempelwerkzaamheden op hoekstaal dat wordt gebruikt in torenbomen, kruisingsarmen en andere kritieke structurele elementen.het garanderen van uitzonderlijke dimensieprecisie en betrouwbare verbindingsintegriteitDit zorgt op zijn beurt voor de algehele structurele stabiliteit van de transmissietorens gedurende hun gehele levenscyclus.
