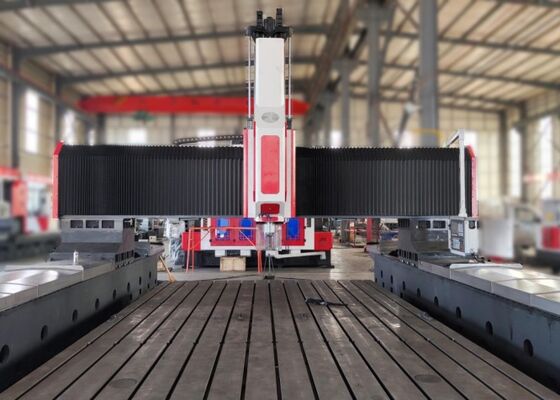

Industriële CNC-plaatboremachine met 6000x6000mm werkstukcapaciteit 22 Kw servo spindelmotor

Industriële CNC-plaatboremachine met 6000x6000mm werkstukcapaciteit 22 Kw servo spindelmotor

Toepassing:

Deze CNC-boor- en freesmachine is speciaal ontworpen voor het boren, kamperen, tikken, frezen en boren van plaatwerkstukken en structurele componenten.Het levert efficiënte boorprestaties voor werkstukken zoals flenzen, schijven, ringen en platen waarvan de dikte binnen het voorgeschreven effectieve bereik valt.de apparatuur toont een sterke compatibiliteit aan met zowel enkelmateriaalcomponenten als samengestelde materialen;De machine is uitgerust met geavanceerde digitale besturingstechnologie en zorgt voor een superieure gebruiksgemak.voldoet aan de behoeften van de verwerking van verschillende soorten, en ondersteunt grootschalige productie-workflows.

Specificaties:

Vervaardiging:

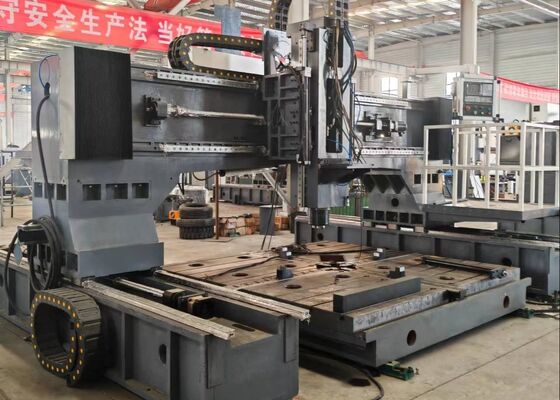

Deze CNC-borings- en markeermachine is speciaal geconfigureerd met een gietijzeren werkbank, een verplaatsbare portierassemblage, een doortrekkend zadel, een boor-freeskrachtkop,een automatisch smeersysteem en beschermingssysteem, een circulerende koelmodule, een numeriek besturingssysteem (NC) en een elektrische besturingsunit.Terwijl hoogprecieze kogelschroeftransmissie-mechanismen een uitzonderlijke positie-nauwkeurigheid en uitstekende operationele herhaalbaarheid garanderen.

Productkenmerken

1. Boorkrachthoofd:
De boorkrachtkop is uitgerust met een speciale servo-spindelmotor.met een vermogen van meer dan 50 W, maar niet meer dan 150 W,. De spindel heeft een Japanse hoekige lageraar met zes rijen (vier aan de voorzijde, twee aan de achterzijde) om de snelheid stapsgewijs te regelen.de spindel maakt een snelle en handige vervanging van het gereedschap mogelijkDe voedingsbeweging wordt aangedreven door een servomotor met een kogelschroef.De X- en Y-assen ondersteunen de koppeling en gebruiken een semi-gesloten lus om lineaire en circulaire interpolatie mogelijkheden te bereikenDe spindel is voorzien van een BT50-conicat gat en is geïntegreerd met een hogesnelheids rotatieverbinding, waardoor U-boormachines met hoge snelheid met koelvloeistoftoevoer door de spindel kunnen worden bewerkt.

2Transmissie systeem:
Met Taiwanese geleidingsrails en een zeer nauwkeurig schuifregelaarsontwerp zorgt het systeem voor een soepele bedrijfsvoering en een verbeterde draagkracht voor zware ladingen.
De X-as heeft twee rollende lineaire geleidingsrails als zijdelingse geleidings- en dragende spoorlijnen, die volledig voldoen aan de vereisten voor hogesnelheidsboorwerkzaamheden.een wisselstroomservomotor stuwt een precisie-balschroef aan om lineaire beweging te realiseren.

De Y-as is aan elke zijde voorzien van twee rollende lijnleidingsrails voor zware werkzaamheden, waarbij op elke leidingsrail drie vierkante spoorwagons zijn gemonteerd die samen het Y-as-schuifmechanisme vormen.Dit bouwconcept voldoet niet alleen aan de hoge eisen aan stijfheid en sterkte van het portierframe, maar biedt ook technische voordelen, waaronder een lage wrijvingscoëfficiëntDe Y-as aandrijving maakt gebruik van een dubbele servomotor synchrone aandrijvingstechnologie:een servomotor is aan elke zijde geconfigureerd om de rotatie van de kogelschroef synchroon te sturen, waardoor de verplaatsing van het portierframe mogelijk is en een nauwkeurige CNC-bewerking wordt bereikt.

.

Deze high-performance CNC-industriële machine is speciaal ontworpen voor het boren en markeren van plaat- en plaatmetaalcomponenten.met een breedte van niet meer dan 50 mm, biedt het speciale compatibiliteit voor het verwerken van flenzen, schijven, ringen, platte platen en soortgelijke componenten.Een kernvereiste is dat de werkstukdikte strikt moet voldoen aan de vooraf geconfigureerde effectieve bewerkingsparameters van de machine..

Deze apparatuur voert binnen installaties voor de vervaardiging van staalconstructies precisieboor- en freeswerkzaamheden uit op structuurplaten en verbindingselementen.tot vaststelling van een solide basis voor de stabiele montage van stalen framesIn de windenergie-sectorhet levert hoogprecise bewerkingsoplossingen voor windturbinetoren en -flanken, een cruciaal proces dat garandeert dat deze componenten bestand zijn tegen harde omgevingsomstandigheden (eVoor brugbouwprojecten verwerkt de apparatuur brugbalken en dragerbeugels, waardoor de vorming van stabiele,langdurige verbindingen die zijn ontworpen om dynamische belastingen te weerstaan gedurende de langere levensduur van de brug.
