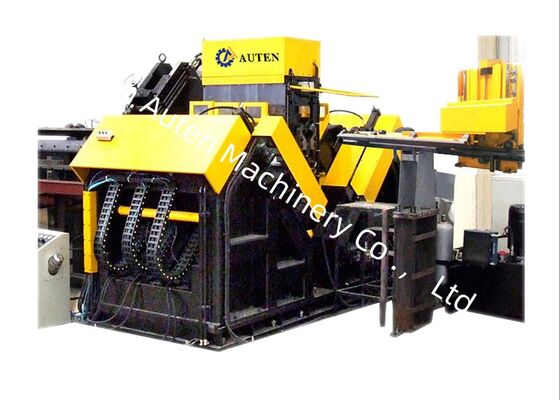

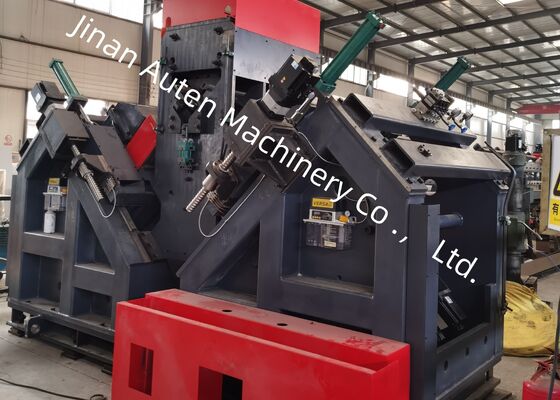

200m/min Snij snelheid van boor CNC hoek boor en stempelen groot staal 9 CNC assen

200m/min Snij snelheid van boor CNC hoek boor en stempelen groot staal 9 CNC assen

Gebruik van het product:

Deze op maat gemaakte CNC-hoekstaalpunctieproductielijn is speciaal ontworpen voor het boren en stempelen van grote,Hoogsterke hoekstaal, een essentieel materiaal dat uitsluitend wordt gebruikt bij de vervaardiging van overbrengingslijntorensDe productielijn maakt het mogelijk om alle vereiste gaten op hoekstaal met hoge precisie te bewerken en biedt een superieure gatenkwaliteit, precieze positieprecisie, uitstekende productie-efficiëntie,en geavanceerde geautomatiseerde prestaties.

Hoofdparameters:

Productkenmerken

De productielijn voor CNC-hoekboringen in staal wordt gekenmerkt door een hoge mate van automatisering.geïntegreerd met een automatisch laad- en lossysteem, bestaande uit een transversaal voedingskanaal en een roterende laadrek,, en een automatisch materiaalvoedingscomponent. Alle hoekboorwerkzaamheden in staal en het stempelmarkeren van staal kunnen in één keer door de productielijn worden afgerond,met een gewicht van niet meer dan 10 kgDeze opstelling vermindert de arbeidsintensiteit van het personeel aanzienlijk.

De markeringseenheid van de productielijn voor het perforeren en markeren van hoekstaal heeft een gesloten structuur, die een uitzonderlijke structurele stijfheid en een consistente bedrijfsstabiliteit biedt.De markeringseenheid is uitgerust met een op de basis van de machine bevestigde steunbank, een draagbaar bed en een hydraulisch aangedreven drukkop-tekenscherm.de markering wordt uitgevoerd op de in de technische tekeningen vermelde plaatsen;Om het verwerkingsbereik van de machine te vergroten, is een handmatig aanpassingsmechanisme geïntegreerd.de positie van het hoofd van het teken kan worden aangepast, die de aanpassing van hoekstaalproducten aan de markeringsposities in verschillende specificaties mogelijk maakt.

Het boorproces van de CNC-transmissie toren punchmachine bereikt een superieure positioneel nauwkeurigheid.met een vermogenstransmissie die wordt verkregen via een rack-and-pinion aandrijfsysteemHet is verder uitgerust met een detectie-eenheid en een positie-sensing-encoder voor positie-accurate feedback, die samen een volledige gesloten-loop besturingsstructuur vormen.Ondertussen..., wordt de beweging van de boorkrachtkop langs de twee flensrichtingen van het hoekstaal aangedreven door een servomotor en overgedragen via een kogelschroefmechanisme.Deze configuratie zorgt voor een uitzonderlijke positioneel nauwkeurigheid van de bewerkte gaten op hoekwerkstukken van staal.

De hostcomputer is uitgerust met een Chinese-talige interface, die een intuïtieve bruikbaarheid voor algemene gebruikers garandeert.Het is voorzien van de functionaliteit om werkstuk diagrammen en de coördinaten afmetingen van gaten plaatsen weer te gevenHet ondersteunt bovendien de invoer van werkstukverwerkingsprogramma's die zijn gegenereerd door professionele programmeers.De implementatie van host-computer-gebaseerd beheer verbetert de efficiëntie van het opslaan en ophalen van programma's aanzienlijk.

Deze proefmonsters bestrijken een uitgebreid spectrum van standaardspecificaties en openingsconfiguraties voor hoekstaal dat wordt gebruikt bij de bouw van overbrengingslijntorens.Zij stellen potentiële opdrachtgevers of inspecteurs in staat een visuele controle uit te voeren van de operationele prestaties van de apparatuur., waardoor concrete en intuïtieve referenties worden verstrekt om te beoordelen of de apparatuur voldoet aan de praktische productievereisten van de productie van overbrengingslijntoren.

In ultra-high voltage (UHV) transmission line projects—where transmission towers are required to withstand harsh weather conditions and heavy-duty loads—this equipment plays a pivotal role in processing angle steel components for the towers’ primary load-bearing frameworksHet verricht efficiënt boor- en stempelwerkzaamheden op hoekstaal dat wordt gebruikt in torenbomen, kruis-armen en andere kritieke structurele onderdelen.het garanderen van uitstekende dimensieprecisie en betrouwbare verbindingsintegriteitDit zorgt op zijn beurt voor de algehele structurele stabiliteit van de transmissietorens gedurende hun gehele levenscyclus.
