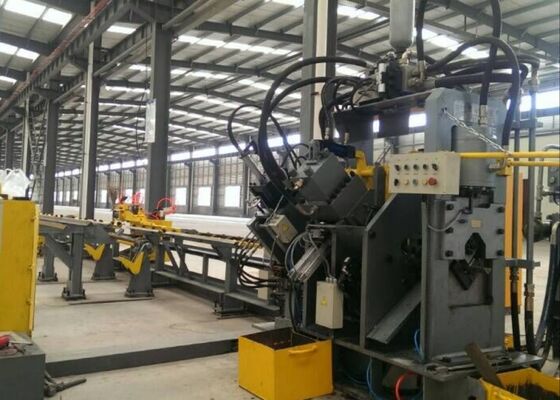

14x10x19mm Tekensgrootte CNC-hoeklijnmachine met punchmarkeringssnijmodules

14x10x19mm Karaktergrootte CNC Hoeklijn Machine Met Pons-, Markeer- en Snijmodules

Productintroductie:

De JNC-serie snelle CNC hoekstaal pons-, markeer- en snijproductielijn bestaat voornamelijk uit kerncomponenten zoals een ponsmodule, markeermodule, snijmodule, dwarsbandtransporteur, roterende transporteur, aanvoertransporteur, afvoertransporteur, CNC aanvoerslede, hydraulisch systeem, elektrisch systeem en pneumatisch systeem. Deze productielijn is specifiek ontworpen voor de geautomatiseerde verwerking van hoekstaal in de torenbouwsector. De verwerkingsworkflow wordt gereguleerd door numerieke besturingstechnologie, met een zeer gebruiksvriendelijke bediening. Het faciliteert geautomatiseerde, zeer precieze, multi-type en grootschalige productieprocessen.

Specificaties:

Bovenstaande parameters kunnen worden aangepast en gewijzigd op basis van de specifieke eisen van de klant.

Producteigenschappen:

1. De ponseenheid is uitgerust met twee of drie sets en kan worden geconfigureerd met drie soorten ponsen met verschillende diameters. De drie sets ponsmatrijzen worden via numerieke besturing gepositioneerd om de afstand aan te passen. Deze eenheid is in staat om zowel ronde als ovale gaten te ponsen. De hoge aanvoer- en ponsnelheden verhogen de productie-efficiëntie; voor hoekstaal met de specificatie van 50×50×4mm bereikt de output 9–10 ton per achturige werkshift.

2. De markeereenheid maakt gebruik van een gesloten structureel ontwerp, dat een uitstekende stijfheid levert. Het is uitgerust met vier sets karaktercassettes, die via programmacontrole worden geselecteerd, en de markeringsafstand kan naar believen worden ingesteld. Bovendien wordt een schijfmarkeringsmethode aangeboden als optionele configuratie. Het schijfmarkeringssysteem bestaat uit 10 rijen karakters en maakt automatische karakterselectie mogelijk zonder handmatige bediening, waardoor de markeer-efficiëntie aanzienlijk wordt verhoogd.

3. De snij-eenheid maakt gebruik van een enkelsnij-systeem - een technisch ontwerp dat bekend staat om zijn hoge schuifsterkte. Elke snijcyclus genereert geen afvalmateriaal en het resulterende snijoppervlak blijft uitzonderlijk schoon en glad. De mesbehuizing is uitgerust met een open-deurontwerp, waardoor snelle en veilige mesvervangingsprocedures mogelijk zijn.

4. De horizontale materiaaltafel transporteert hoekstaal naar het roterende materiaalrek. Aangedreven door een motor en reductie-tandwielsysteem, zorgt het roterende materiaalrek voor een precieze en stabiele plaatsing van het hoekstaal op de aanvoertransporteur.

5. Het werkstuk wordt stevig vastgeklemd en aangevoerd door de CNC-aanvoerslede, die een superieure positioneringsprecisie biedt. De CNC-aanvoerslede wordt aangedreven door een servomotor, met een foto-elektrische encoder voor feedback en closed-loop controlefunctionaliteiten.

Deze testmonsters, afgeleid van de hoekstaal pons-, snij- en markeerproductielijn, omvatten de standaardspecificaties en verwerkingsscenario's die vaak worden toegepast in de hoekstaaltoren-productiesector. Ze stellen gebruikers in staat om de bewerkingskwaliteit, precisiecapaciteiten en vakmanschapsnormen van de apparatuur direct te evalueren.

Bij de constructie van ultrahoogspannings (UHV) transmissielijnen - waar transmissietorens extreme weersomstandigheden en aanzienlijke draagvermogensvereisten moeten doorstaan - is deze apparatuur essentieel voor het verwerken van de hoekstalen componenten die het primaire frame van de torens vormen. Het voert efficiënt boor- en stempelbewerkingen uit op het hoekstaal dat wordt gebruikt voor torenlichamen, dwarsarmen en andere kritieke structurele elementen. Dit garandeert een nauwkeurige maatnauwkeurigheid en een robuuste verbindingsintegriteit, waardoor de algehele structurele stabiliteit van de transmissietorens wordt gewaarborgd.
