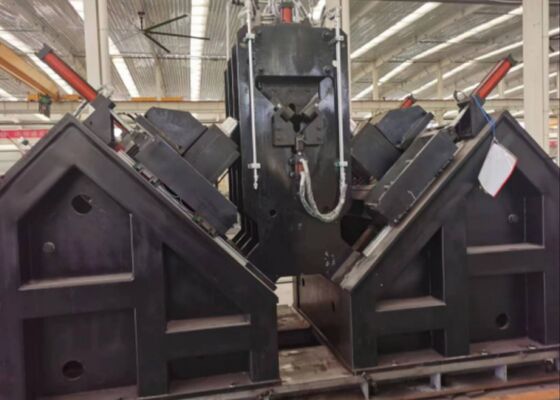

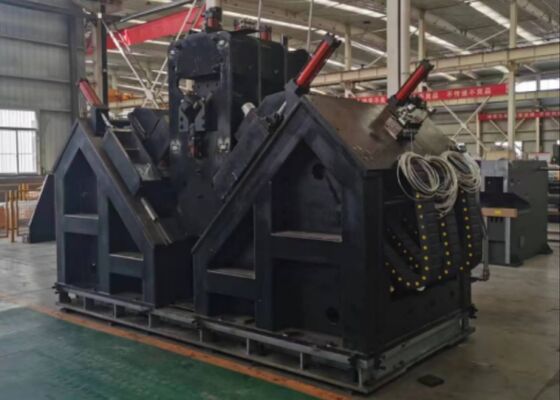

9 Assen CNC hoeklijnmachine voor het boren Stempel van groot afmetingshoek staal tot 14m lengte

9 Assen CNC hoeklijnmachine voor het boren Stempel van groot afmetingshoek staal tot 14m lengte

Gebruik van het product:

Deze op maat gemaakte CNC-hoekstaalpunchingsproductielijn is speciaal gebouwd voor de boor- en stemprocessen van grote afmetingen,hoekstaal van hoge sterkte, een kernmateriaal voor de vervaardiging van overbrengingslijntorensDe productielijn vergemakkelijkt een hoge precisie van het bewerken van alle vereiste gaten op hoekstaal, het leveren van superieure gat afwerking, nauwkeurige positioneel nauwkeurigheid, uitzonderlijke productie efficiëntie,en geavanceerde geautomatiseerde functionaliteit.

Hoofdparameters:

Productkenmerken

Deze productielijn voor CNC-hoekbooringen in staal wordt gekenmerkt door een hoge mate van automatisering.geïntegreerd met een automatisch laad- en lossysteem, bestaande uit een transversaal voedingskanaal en een roterende laadrack, een automatisch lossenAlle hoekbooringen in staal, alsmede het stempelen en markeren van staal, kunnen in één keer door de productielijn worden uitgevoerd.met geen handmatige ingreep tijdens de bewerkingsfaseDeze configuratie vermindert de arbeidsintensiteit van het operationele personeel.

De markeringseenheid van de productielijn voor het perforeren en markeren van hoekstaal heeft een gesloten structuur, die een uitzonderlijke structurele stijfheid en een constante bedrijfsstabiliteit garandeert.De markeringseenheid is uitgerust met een steunstuk dat aan de machinebasis is bevestigd., een verplaatsbaar bed en een hydraulisch aangedreven tekenkist met perskop.de markeringsactiviteiten worden uitgevoerd op de in de technische tekeningen aangegeven plaatsen;Om de verwerkingsomvang van de apparatuur te vergroten, is een handmatig aanpassingsmechanisme toegevoegd.de verticale positie van het bewegende lichaam, namelijk, kan de positie van het hoofd van het teken worden aangepast, waardoor de aanpassing aan de markeringsposities van hoekstaalproducten in een breed scala aan specificaties mogelijk is.

Het boorproces van de CNC-boormachine voor het doorboren van de transmissietoren bereikt een uitzonderlijke positieprecisie.met een vermogenstransmissie die wordt gerealiseerd via een rack-and-pinion aandrijfsysteemHet is bovendien uitgerust met een detectie-eenheid en een positie-sensing-encoder voor positie accuracy feedback, die samen een volledig gesloten lus besturing architectuur vormen.de dwarsbeweging van de boorkrachtkop langs de twee flensrichtingen van het hoekstaal wordt aangedreven door een servomotor en door een kogelschroefmechanismeDeze configuratie garandeert een uitstekende positioneel nauwkeurigheid van de op hoekstaalwerkstukken bewerkte gaten.

De hostcomputer beschikt over een Chinese-talige interface, die een intuïtieve bruikbaarheid voor algemene operators garandeert.Het is uitgerust met de functionaliteit om werkstuk schema's en de coördinaten afmetingen van gaten posities weer te gevenHet ondersteunt bovendien het importeren van werkstukverwerkingsprogramma's die zijn gegenereerd door professionele programmeers.De invoering van host-computer-gebaseerd beheer verbetert de efficiëntie van het opslaan en ophalen van programma's aanzienlijk.

Deze proefmonsters omvatten een volledig spectrum van standaardspecificaties en gatconfiguratie van hoekstaal dat wordt gebruikt bij de fabricage van overbrengingslijntorens.Zij stellen potentiële klanten of inspecteurs in staat de operationele prestaties van de apparatuur visueel te valideren., waardoor tastbare en intuïtieve referenties worden verstrekt om te beoordelen of de apparatuur voldoet aan de praktische productievereisten van de productie van overbrengingslijntorens.

In ultra-high voltage (UHV) transmission line projects—where transmission towers are mandated to withstand severe weather conditions and heavy-duty loads—this equipment serves a pivotal function in machining angle steel components for the towers’ primary load-bearing frameworksHet boor en stempelt efficiënt op hoekstaal dat wordt aangebracht op torenbomen, kruisingen en andere kritieke structurele componenten.het garanderen van een superieure dimensionale precisie en betrouwbare verbindingsintegriteitDit zorgt op zijn beurt voor de algehele structurele stabiliteit van de transmissietorens gedurende hun gehele levensduur.
