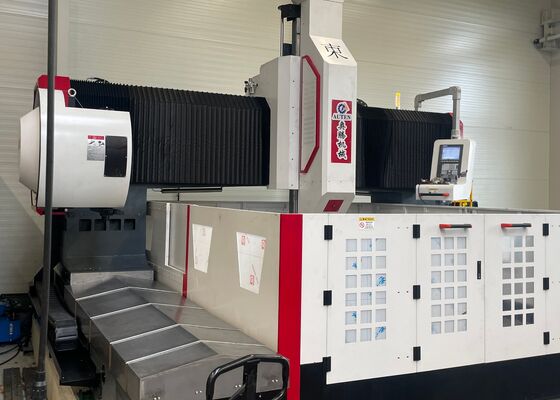

2500x2500mm Split CNC Portaal Boor-, Frees- en Markeermachine 2x4.2kW Servomotor Vermogen

2500x2500mm Split CNC Gantry Drilling Fressing Marking Machine 2x4.2kW Servomotorvermogen

Toepassing:

Dit CNC-boringssysteem is speciaal ontworpen voor het boren, kamperen, tikken en frezen van platen en structurele componenten.Het wordt hoofdzakelijk gebruikt voor het boren van flens met een hoog rendementHet systeem is in staat zowel door- als blinde gaten te verwerken op enkel- als samengestelde materialen.met een elektrische bedieningsfunctie, het bewerkingsproces zorgt voor naadloze werking en gebruiksgemak. De apparatuur ondersteunt automatisering, biedt hoge precisie en is geschikt voor de productie van een breed scala aan onderdelen,met inbegrip van zowel kleine partijen als massaproductie.

Specificaties:

Vervaardiging:

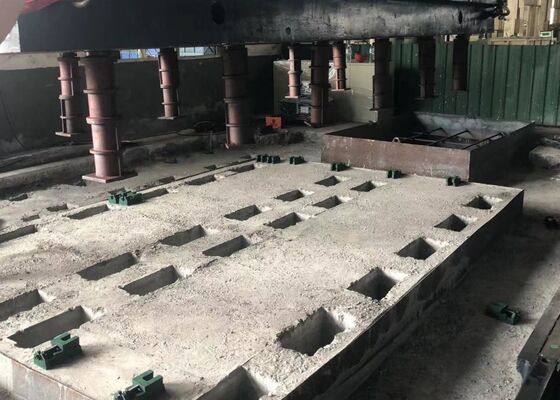

De machinebasis is vervaardigd van gegoten materiaal en bestaat uit essentiële onderdelen, waaronder de werktafel, het beweegbare portier, het beweegbare schuifzadel, de boor- en freeskrachtkop,automatisch smeersysteemHet bevat rollende rails voor ondersteuning en begeleiding.met een vermogen van niet meer dan 50 WDe machine onderscheidt zich door zijn hoge positioneringsnauwkeurigheid en uitzonderlijke herhaalbaarheid.

Productkenmerken

1. Boorkrachthoofd:
De boorkrachtkop is uitgerust met een gespecialiseerde servo-spindelmotor, die een precisie-spindel door een tand-synchrone riem stuurt voor vertraging en verhoogd koppel.De spindel kan snel en moeiteloos worden vervangenHet voermeganisme wordt aangedreven door een servomotor en een kogelschroef.en er wordt gebruik gemaakt van een halfgesloten lusbesturingssysteem om zowel lineaire als circulaire interpolatiefuncties mogelijk te makenDe spindel is ontworpen met een BT50-taper en is uitgerust met een hogesnelheidsrotatieverbinding, waardoor het gebruik van hogesnelheids U-boorcentrumkoelmiddel voor efficiënte verwerking wordt vergemakkelijkt.

2Transmissieapparaat:
Het transmissieapparaat maakt gebruik van uit Taiwan ingevoerde hogeprecisionen geleidingsrails en schuivers, waardoor een soepele werking wordt gewaarborgd en het draagvermogen aanzienlijk wordt verbeterd.

De X-as en de Z-as worden elk ondersteund door twee rollende lineaire geleidingsrails, die zowel als geleidingsrails als als dragende rails dienen voor zij- en lengtebewegingen.Deze configuratie voldoet aan de technische eisen van hoog snel boorwerkDe X-as en Z-as transmissie systemen worden aangedreven door wisselstroom servomotoren, die de precisie bol schroeven draaien om lineaire beweging te bereiken.

De Y-as is aan beide zijden uitgerust met twee zware rollende lineaire geleidingsrails, waarbij op elke geleidingsrail twee vierkant geleidingsrails zijn gemonteerd om een robuuste Y-as glijbaan te vormen.Deze opstelling zorgt ervoor dat de hoge stijfheid en sterkte eisen van het portier frame worden voldaan, terwijl het ook voordelen biedt zoals een lage wrijvingscoëfficiënt, hoge snelheid, uitstekende trillingsdemping en een langere levensduur.De X-astransmissie maakt gebruik van de technologie van de synchrone aandrijving met twee servomotorenDeze mechanisme vergemakkelijkt de beweging van het portierframe, waardoor nauwkeurige CNC-bewerking mogelijk is.

3Automatisch smeersysteem en beschermende mechanismen:

Deze werktuigmachine is uitgerust met een in Taiwan vervaardigd volumetrisch partiële druk automatisch smeersysteem, ontworpen om naadloze smeering te verlenen aan bewegende onderdelen zoals geleidingsrails,loodschroevenHet is een zeer belangrijk onderdeel van het systeem dat de machine in staat stelt om de gebruikstermijn van de machine te verlengen.de X-as en de Y-as zijn voorzien van stofdichte schilden, en een waterdichte spatbescherming is om de werktafel geïnstalleerd om de bescherming verder te vergroten.

.

Deze geavanceerde CNC-gortingmachine is speciaal ontworpen voor het booren en markeren van plaat- en plaatmetalen onderdelen met een hoog rendement.Het is zorgvuldig ontworpen om nauwkeurige verwerking van plaat-type werkstukken en structurele assemblages mogelijk te maken, waardoor het bijzonder geschikt is voor het bewerken van flenzen, schijven, ringvormige onderdelen, platte platen en soortgelijke onderdelen.Een cruciale operationele overweging is dat de dikte van de werkstukken moet voldoen aan de vastgestelde effectieve bewerking parameters van de machine.

In installaties voor de vervaardiging van staalconstructies verricht deze apparatuur boor- en freeswerkzaamheden met hoge precisie op structuurplaten en verbindingselementen.een solide basis bieden voor de betrouwbare montage van stalen framesBinnen de windenergie-industrie biedt het geavanceerde,Hoog nauwkeurige bewerkingsmogelijkheden voor windturbinetorens en -flanken die ervoor zorgen dat deze onderdelen zijn ontworpen om te kunnen weerstaan aan moeilijke omgevingsomstandighedenVoor brugbouwprojecten verwerkt de apparatuur brugbalken en dragerbeugels, waardoor een stabiele,duurzame verbindingen die zijn ontworpen om dynamische belastingen te weerstaan gedurende de langere levensduur van de brug.
