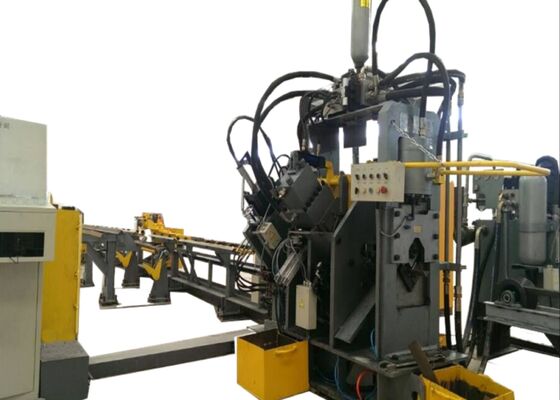

2 Slagen Per Kant Duurzame CNC Hoeklijn Machine 630Kn Pons- en Markeerkracht

2 Ponsen per kant Duurzame CNC Hoeklijn Machine 630Kn Pons- en Markeerkracht


Toepasselijke Industrie:

Deze machine is een gespecialiseerde, industriespecifieke oplossing die uitsluitend is ontworpen om hoekstaal te ponsen, markeren en scheren met uitzonderlijke precisie. Het is zorgvuldig ontworpen om te voldoen aan de primaire verwerkingsvereisten van de hoekstaaltorenindustrie - een gebied waar componentprecisie cruciaal is voor de structurele integriteit. Door geoptimaliseerde verwerkingsalgoritmen te integreren, garandeert de machine een nauwkeurige en efficiënte verwerking van hoekstalen componenten, die essentieel zijn voor de fabricage van torens, waardoor wordt bijgedragen aan de consistente productie van torenconstructies van superieure kwaliteit.

Specificaties:

Product Samenstelling:

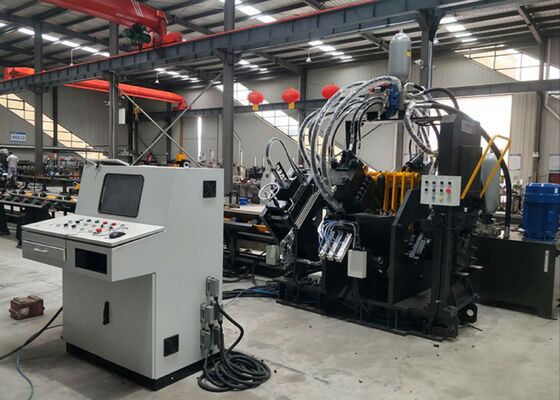

Deze apparatuur is fundamenteel gestructureerd rond belangrijke functionele componenten, waaronder een dwarsconveyor, een roterend laadsysteem, een toevoerconveyor, een CNC-voedingswagen, een ponsmodule, een markeermodule, een snijmodule en een losconveyor. Daarnaast bevat het cruciale ondersteunende systemen - zoals hydraulische, elektrische en pneumatische systemen - samen met andere aanvullende onderdelen, die een uitgebreid en geïntegreerd verwerkingssysteem vormen dat betrouwbare prestaties garandeert.


Productkenmerken:

1. Besturings- en Aandrijfsysteem
De apparatuur maakt gebruik van CNC-technologie in combinatie met servomotor-aangedreven voeding, wat zorgt voor een verbeterde operationele efficiëntie en consistente werkstuknauwkeurigheid. Alle kritische hydraulische, pneumatische en elektrische componenten zijn afkomstig van gerenommeerde internationale leveranciers, wat de betrouwbare prestaties van het gehele systeem garandeert.

2. Pons- en Matrijzenconfiguratie
Elke kant is uitgerust met drie sets ponsen en matrijzen, die geschikt zijn voor drie verschillende ponsdiameters. Bestuurd door een PLC, werken deze sets synchroon om het ponsreferentiepunt aan te passen, waardoor veelzijdige verwerkingsvereisten worden ondersteund.

3. Mens-Machine Interface & Programmering
Het systeem beschikt over een tweetalige Chinees-Engelse interface, die intuïtieve bediening vergemakkelijkt, en ondersteunt de visualisatie van werkstuktekeningen. Het programmeerproces is gestroomlijnd, waardoor de apparatuur programmagegevens die door CAD-software zijn gegenereerd, direct kan verwerken. Tijdens de programma-instelling hoeven alleen essentiële parameters - zoals werkstukafmetingen, gaten diameter, referentiemarkeringen en hoeveelheid - te worden ingevoerd, waardoor de operationele complexiteit wordt geminimaliseerd.

4. CNC Voedingswagen & Besturing
De CNC-voedingswagen wordt aangedreven door een servomotor, met een foto-elektrische encoder die real-time feedback geeft. Een gesloten-lus besturingssysteem wordt gebruikt om de beweging van de wagen dynamisch aan te passen, waardoor een nauwkeurige positioneringsnauwkeurigheid gedurende de gehele bewerkingscyclus wordt gewaarborgd.

5. Geautomatiseerde Processen & Lossen
De markeer-, pons- en scherpbewerkingen zijn volledig geautomatiseerd, waardoor de behoefte aan handmatige tussenkomst aanzienlijk wordt verminderd. Zodra de verwerking is voltooid, worden alle afgewerkte hoekstalen componenten gelost door een pneumatisch kantelmechanisme, waardoor de werkbelasting van de operator effectief wordt verlaagd en de algehele productie-efficiëntie wordt verbeterd.

6. Configuratie & Functie van het Besturingssysteem
Het besturingssysteem bestaat uit een centrale computer, CNC-systeem, servomotor, PLC, externe detectiesensoren en andere ondersteunende componenten. Verwerkingsbewerkingen kunnen worden gestart met een eenvoudige invoer van werkstukafmetingen, waardoor het operationele proces wordt gestroomlijnd. Bovendien kunnen programma's worden opgeslagen, geselecteerd, weergegeven en verzonden op basis van werkstukidentificaties, waardoor een aanpasbaar productiebeheer mogelijk is.

7. Markeringseenheid
De markeringseenheid heeft een gesloten frame-ontwerp, dat een superieure stijfheid biedt om consistente en stabiele markeerprestaties te garanderen. Vier sets letterdozen zijn op de markeringseenheid gemonteerd, met selectie bestuurd via het programma, wat flexibele markeringsopties biedt. Het markeringsreferentiepunt kan vrij worden ingesteld, wat een breed scala aan verwerkingsvereisten mogelijk maakt.

Deze exemplaren, die de standaardspecificaties en typische verwerkingsscenario's binnen de hoekstaaltorenindustrie vertegenwoordigen, stellen gebruikers in staat om de verwerkingskwaliteit, precisie en afwerking van de apparatuur direct te evalueren. Ze bieden een concrete referentie voor het beoordelen van de prestaties van de apparatuur en de geschiktheid ervan voor specifieke productiebehoeften, waardoor datagestuurde besluitvorming voor potentiële toepassingen wordt ondersteund.

Bij de constructie van ultrahoogspannings (UHV) transmissielijnen - waar torens extreme weersomstandigheden en aanzienlijke belastingen moeten weerstaan - speelt deze apparatuur een cruciale rol bij het verwerken van de hoekstalen componenten die het primaire raamwerk van de torens vormen. Het voert consistent boor- en stempelbewerkingen uit op het hoekstaal dat wordt gebruikt voor torenlichamen, dwarsarmen en andere essentiële structurele elementen, waardoor nauwkeurige afmetingen en veilige verbindingen worden gewaarborgd om de algehele stabiliteit van de torens te handhaven.
