Gebruik van het product:
De CNC-hoekboor- en markeermachinelijn is speciaal ontworpen voor het boren en stempelen van groot, hoogsterk hoekstaal dat wordt gebruikt in overbrengingslijntorens.Dit systeem maakt het mogelijk om alle gaten in het hoekstaal nauwkeurig te borenHet biedt bovendien een hoge productie-efficiëntie en een hoge mate van automatisering.
Hoofdparameters:
| Model |
JNC2532 |
ADM2532 |
ADM3635 |
| Hoekgrootte (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
100×100×10~360×360×35 |
| Max. lengte van de leegte ((m) |
14 |
| Taper van de boorspindel |
/ |
BT2vrijwilligerswerk |
| Max. boringsdiameter (mm) |
F40 |
| Quantiteit van de boor aan elke zijde (pcs) |
3 6 in totaal aan beide zijden) |
| Max. spindelrotatiesnelheid (r/min) |
120-560,Stapsloze aanpassing van de transducer |
6000 |
| Max.snij snelheid van de boor (m/min) |
/ |
200 |
| CNC-assen |
3 |
9 |
| Bereik van de achtergrondmarkering (mm) |
50-220 (stapsloos) |
50-330 (stapsloos) |
| Max. hoekvoersnelheid (m/min) |
40 |
| Markeringskracht (kN) |
1000/1200 |
| Qty. van de karaktergroep |
4 |
| Kty. van het karakter in elke groep |
18 |
| Karakterzijde ((mm) |
14 × 10 × 19 |
| Koeling van de boorstuk |
Externe koeling |
Air atomization droge interne koeling
|
| Programmeringsmodus |
Loftingsoftware of instructieprogrammering |
| Algemene afmetingen (m) |
32x7x2.5 |
34 × 8 × 3 |
34 × 8,9 × 3 |
Productkenmerken
1De productielijn is uitgerust met een automatisch laadsysteem (met een horizontaal voedingskanaal en een draaiend laadsysteem), een automatisch lossysteem, een automatisch laadsysteem voor de verwerking van de lading en een automatisch laadsysteem voor de verwerking van de lading.en een automatisch voedingsmechanismeAlle gaten en stempels op het hoekstaal kunnen in één enkele operatie op deze productielijn worden verwerkt.de noodzaak van handmatig ingrijpen wegnemen, waardoor de arbeidsintensiteit van de bedieners aanzienlijk wordt verminderd.

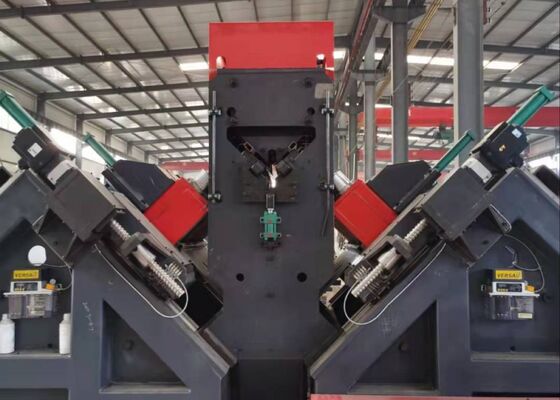

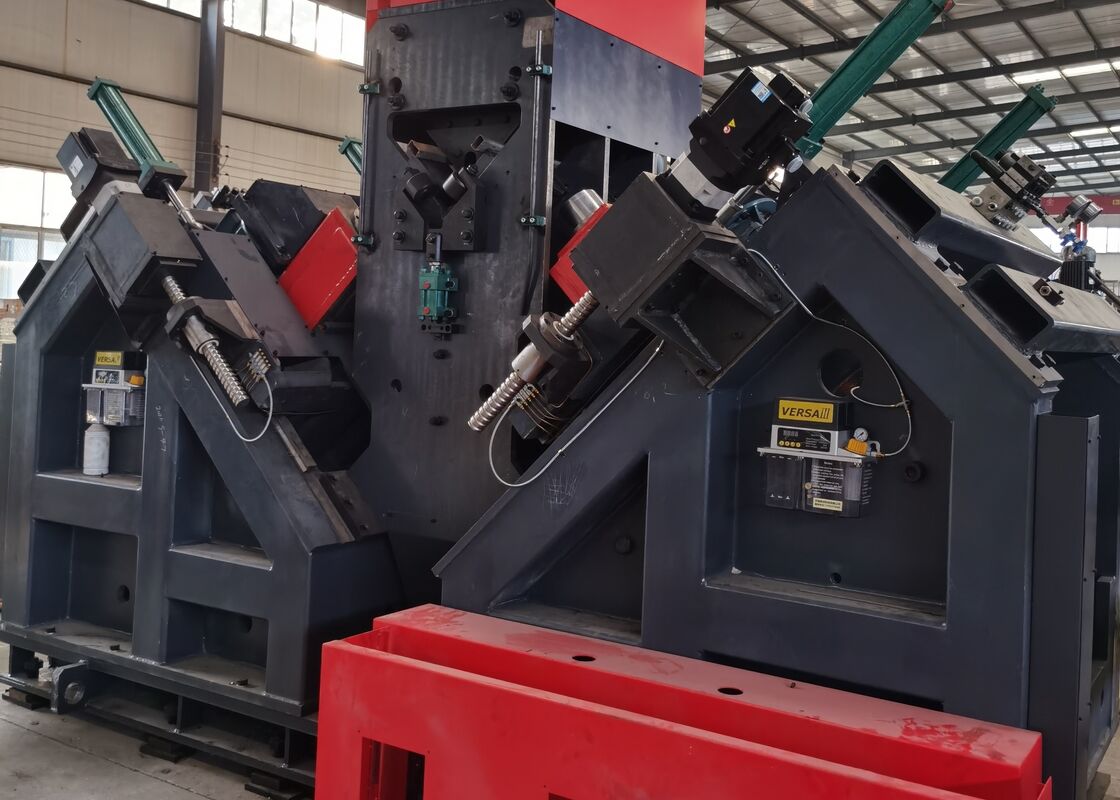

2De boorspindel is uitgerust met een Taiwan BT40 precisie spindel (met interne koelmiddel), die een superieure boorefficiëntie en precisie garandeert.De booreenheid bestaat uit zes CNC-boorkoppen, met drie op elke vleugel van het hoekstaal.De bijbehorende boorkoppen aan beide zijden zijn in staat om tegelijkertijd gaten van dezelfde diameter en op identieke afstanden van de bovenste uiteinden van de hoekstaalvleugels te boren.
3De software beschikt over een tweetalige Chinese/Engelse interface, die een gebruiksvriendelijke werking biedt en de mogelijkheid biedt om de tekeningen van het werkstuk weer te geven.
4. Programmering is eenvoudig; gebruikers hoeven alleen de werkstuk afmetingen, gat diameter, afstand, en de hoeveelheid in te voeren bij het bewerken van het programma.CAD/CAM lofting software kan worden gebruikt voor directe bestandsconversieHet is compatibel met NC1-bestanden gegenereerd door TEKLA software.
5De kritieke hydraulische, pneumatische en elektrische componenten zijn afkomstig van gerenommeerde, hoogwaardige merken.
6Het systeem is uitgerust met een zelfdiagnostische functie voor het detecteren van storingen.
7De scheerapparaat is optioneel en maakt gebruik van een dubbellemsnijmechanisme.
Deze exemplaren vertegenwoordigen een verscheidenheid aan standaardspecificaties en gatconfiguraties van hoekstaal dat wordt gebruikt bij de bouw van transmissietorens.Zij stellen potentiële gebruikers of inspecteurs in staat de operationele prestaties van de apparatuur visueel te beoordelen., die duidelijke en directe referenties biedt om te bepalen of de apparatuur voldoet aan de praktische productievereisten voor de productie van overbrengingslijntorens.
Bij de bouw van ultrahoge-spannings- (UHV) transmissieleningen, waarbij transmissietorens worden blootgesteld aan extreme weersomstandigheden en zware belastingen,Deze apparatuur speelt een cruciale rol bij de verwerking van hoekstaalonderdelen voor torens' primaire dragende structuren.Het verricht efficiënt boor- en stempelwerkzaamheden op hoekstaal dat wordt gebruikt in torenbomen, kruis-armen en andere essentiële structurele elementen.het waarborgen van een nauwkeurige afmetingsnauwkeurigheid en een betrouwbare verbindingsintegriteitDit zorgt op zijn beurt voor de structurele stabiliteit van de zendtorens op lange termijn gedurende hun gehele levensduur.
