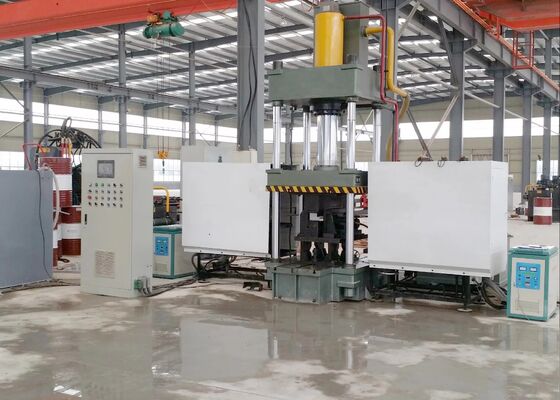

Automatische CNC-beugel- en verwarmingsmachine voor hoekprofielen van koolstofstaal met PLC-besturing

CNC Automatische Kraal- en Verwarmingsmachine voor Carbon Stalen Hoekprofielen met PLC-besturing


Toepasselijke Industrie:

Dit CNC Thermisch Buigsysteem is specifiek ontworpen en in de fabriek getest om zeer nauwkeurig buigen van hoekstalen profielen en vlakke metalen platen te bieden. Het voldoet aan de essentiële productie-eisen van belangrijke industrieën zoals staalconstructie, productie van mechanische componenten en architectonische metaalbewerking. Met zijn consistente vormnauwkeurigheid en betrouwbare operationele prestaties garandeert dit systeem dat gebogen hoekstaal en metalen panelen voldoen aan de precieze maattoleranties en structurele normen die vereist zijn voor industriële toepassingen, waardoor een soepele en efficiënte uitvoering van de daaropvolgende downstream productieprocessen wordt gewaarborgd.

Specificaties:

Producteigenschappen:

1. Uitgerust met een Computerized Numerical Control (CNC) Programmable Logic Controller (PLC), beschikt het systeem over een touchscreen-interface voor efficiënte gegevensinvoer en real-time monitoring van de operationele status, wat een gestroomlijnde en gebruiksvriendelijke workflow voor dagelijkse werkzaamheden vergemakkelijkt.

2. De machine integreert geavanceerde intelligente ultrasone frequentie-inductieverwarmingstechnologie—een innovatieve technische oplossing die de productie-efficiëntie verhoogt, de productiekosten verlaagt en volledige naleving van het milieubeschermingsbeleid en de normen van de faciliteit garandeert.

3. Functionerend als een uitgebreid, geïntegreerd systeem, elimineert deze apparatuur de noodzaak voor extra gereedschap en matrijsaanpassing, waardoor de algehele configuratie van het productieproces wordt vereenvoudigd en geoptimaliseerd.

4. Uitgerust met Computerized Numerical Control (CNC) mogelijkheden, zorgt dit systeem voor het nauwkeurig buigen van werkstukken, waarbij consistent de productkwaliteitsnormen worden gehandhaafd en tegelijkertijd de algehele productie-efficiëntie wordt verbeterd.

5. De apparatuur is geïntegreerd met een onafhankelijk hydraulisch systeem en een elektrische besturingseenheid—een geavanceerd structureel ontwerp dat intuïtieve, probleemloze bediening bevordert, veilige en betrouwbare prestaties garandeert en de productie van grote volumes ondersteunt.

6. Voor de verwerking van hoekstalen componenten met afmetingen die niet groter zijn dan L100×L100×10 (mm), kan koudperstechnologie worden gebruikt, op voorwaarde dat de gespecificeerde buighoek minder dan 5 graden is.

7. De typische operationele cyclustijd voor koudpersprocessen is 10 seconden per werkstuk, terwijl de thermische verwerkingscyclus 120 seconden per eenheid duurt (afhankelijk van de specifieke materiaalkwaliteiten en dimensionale vereisten van de te verwerken componenten). Bovendien begint de fabricage van werkstukken pas als de verwarmingstemperatuur 800 graden Celsius (de roodgloeiende fase) bereikt, waarbij de precieze procesparameters worden bepaald door het materiaaltype en de vereiste buighoektoleranties.

8. Tijdens de thermische behandeling van het werkstuk, zodra de procesparameters zijn geconfigureerd, kunnen operators de cyclus starten door de startfunctie te activeren of de voetschakelaar te gebruiken om de volledig geautomatiseerde operationele volgorde te starten. Deze volgorde volgt een vooraf gedefinieerde volgorde, inclusief de verwarmingsvoeding, thermische toepassing, intrekking van verwarmingscomponenten na voltooiing, het vastklemmen en comprimeren van het werkstuk, het heffen van de ram en het uiteindelijke lossen en ophalen van het verwerkte werkstuk.

9. In de geïntegreerde thermische verwerkings- en koudpersbedrijfsmodus, zodra de procesparameters zijn gekalibreerd, kunnen koudpersbewerkingen onmiddellijk worden uitgevoerd. Er is geen vereiste dat de persram terugkeert naar zijn uitgangspositie; in plaats daarvan wordt de onderste persmatrijs opgetild om een speling van 100 mm te creëren, waardoor het werkstuk gemakkelijk kan worden verwijderd. Deze gestroomlijnde operationele volgorde verbetert de algehele procesefficiëntie aanzienlijk.

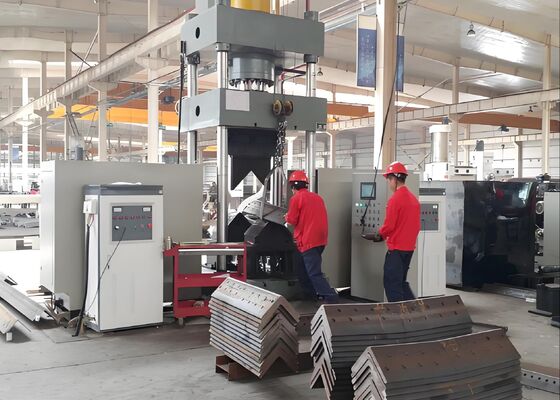

Deze testmonsters, afkomstig van de productielijn van hoekstaalpons-, snij- en markeerapparatuur, vertegenwoordigen de standaardspecificaties en verwerkingsomstandigheden die vaak worden gebruikt in de hoekstaaltorenindustrie. Ze stellen gebruikers in staat om direct de verwerkingskwaliteit, precisie en vakmanschap van de apparatuur te beoordelen—belangrijke prestatie-indicatoren die aantonen dat de apparatuur in staat is om te voldoen aan de strenge operationele eisen van de productie van hoekstaaltorens.

Bij de constructie van ultrahoogspannings (UHV) transmissielijnen—waar transmissietorens extreme weersomstandigheden en aanzienlijke structurele belastingen moeten weerstaan—speelt deze apparatuur een cruciale rol bij het verwerken van de hoekstalen componenten die het primaire dragende raamwerk van de torens vormen. Het voert consistent boor- en stempelbewerkingen uit op hoekstaal voor torenlichamen, dwarsarmen en andere essentiële structurele elementen, waardoor een hoge precisie en sterke structurele verbinding worden gewaarborgd. Daarmee handhaaft het de algehele integriteit van de transmissietorens, wat cruciaal is voor de veilige en continue werking van UHV-stroomtransmissiesystemen.
