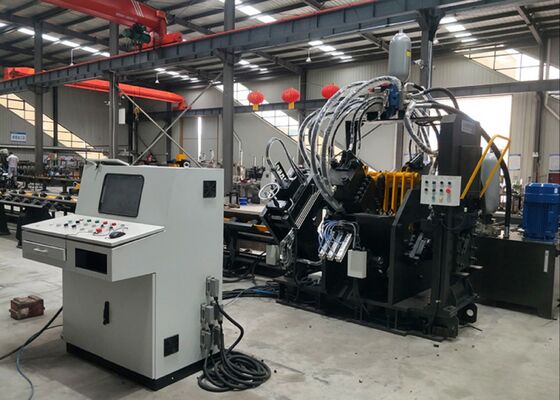

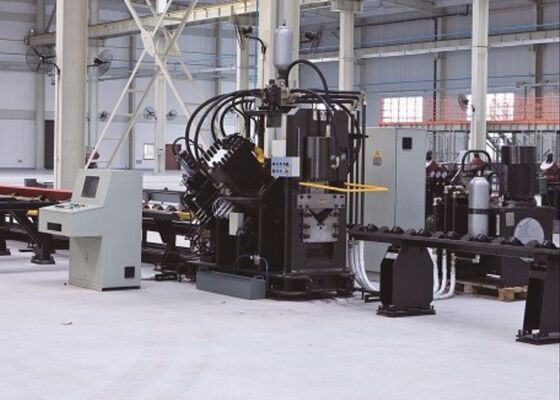

JNC1010 Model Hoogwaardige CNC-punchmachine voor het markeren en snijden van hoeken

JNC1010 Model Hoge Snelheid CNC Pons-, Markeer- en Snijmachine voor Hoeken

Productintroductie:

JNC-serie high-speed CNC hoek pons-, markeer- en snijproductielijn bestaat voornamelijk uit een ponseenheid, markeereenheid, snijeenheid, dwarsbandtransporteur, roterende transporteur, aanvoertransporteur, afvoertransporteur, CNC-aanvoerslede, hydraulisch systeem, elektrisch systeem, pneumatisch systeem enzovoort. Deze productielijn wordt voornamelijk gebruikt voor de automatische verwerking van hoekstaal in de torenindustrie. Het verwerkingsproces is numeriek gestuurd en de bediening is zeer eenvoudig. Het kan de automatische, zeer nauwkeurige, multi-variëteiten en massaproductie realiseren.

Productparameters:

Producteigenschappen:

1. De CNC hoekijzer ponsmachine heeft drie of twee sets ponseenheden, die kunnen worden geïnstalleerd met drie soorten ponsen met verschillende diameters. De drie sets ponsmatrijzen worden door numerieke besturing verplaatst om de stadia te veranderen. Het kan niet alleen ronde gaten ponsen, maar ook ovale gaten. De snelle aanvoer- en ponsnelheden verbeteren de productie-efficiëntie. Voor een hoekstaal van 50×50×4 mm is de output 9-10 ton per acht uur.

2. De markeereenheid van de CNC hoekpons machine is gesloten met een goede stijfheid. De markeereenheid heeft vier sets cassettes, die worden gekozen door programmering en de typestadia kunnen naar believen worden ingesteld. Bovendien kan de schijftypemethode worden gekozen. Het schijftypen heeft 10 rijen en selecteert automatisch tekens zonder handmatige tussenkomst, wat de type-efficiëntie aanzienlijk verbetert.

3. De snijeenheid van de CNC hoekstaal snijmachine gebruikt een enkel mes, wat populair is met een grote schuifkracht. Er is geen afval bij elke snede en het snijoppervlak is netjes en glad. De messenbox heeft een open deurontwerp, waardoor het wisselen van messen snel en veilig is.

4. De horizontale materiaaltafel transporteert het hoekstaal naar het roterende materiaalrek, dat wordt aangedreven door een motor en reductiemiddel om het hoekstaal stabiel op de aanvoertransporteur te plaatsen.

5. Het werkstuk wordt vastgehouden en aangevoerd door een CNC-aanvoerslede met een hoge positioneringsnauwkeurigheid. De CNC-aanvoerslede wordt aangedreven door een servomotor met foto-elektrische encoderfeedback, closed-loop control.

6. Het hydraulische systeem van de CNC hoekstaal metaal pons- en markeermachine levert stroom voor ponsen, typen en scheren. Er wordt een hogesnelheidshydraulisch station met een accumulator gebruikt en de hydraulische leidingen gebruiken ferrule-type verbindingen, die lekvrij zijn en gemakkelijk te vervangen en te onderhouden zijn. De belangrijkste hydraulische kleppenblokken zijn allemaal van het merk Atos, wat een stabiel en efficiënt hydraulisch systeem garandeert.

7. Het koelsysteem van het hydraulische station omvat waterkoeling, luchtkoeling of oliekoeler. Klanten kunnen de koelmethode kiezen op basis van de werkelijke omstandigheden.

8. Het besturingssysteem bestaat voornamelijk uit een bovencomputer, PLC, servomotor, externe detectieschakelaar etc. De operator hoeft alleen de verwerkingseisen in te voeren, het verwerkingsprogramma kan automatisch worden gegenereerd, het kan ook DXF, NC en andere verwerkingsbestanden lezen die zijn gegenereerd door lofting software. De man-machine interface weergave van de bovencomputersoftware is intuïtief en de bediening is eenvoudig. Het kan de functie van werkstukgrafiekweergave, grote hoeveelheid gegevensopslag, locatiegegevensweergave, foutalarm enzovoort realiseren.

Deze specimens, die de standaardspecificaties en veelvoorkomende verwerkingsscenario's binnen de hoekstaaltorenindustrie weerspiegelen, stellen gebruikers in staat om direct de verwerkingskwaliteit, nauwkeurigheid en vakmanschap van de apparatuur te beoordelen. Ze dienen als een tastbare maatstaf voor het evalueren van de prestaties van de apparatuur en de afstemming ervan op specifieke productie-eisen, waardoor geïnformeerde, datagestuurde besluitvorming voor potentiële toepassingen wordt vergemakkelijkt.

Bij de constructie van ultrahoogspannings (UHV) transmissielijnen - waar torens bestand moeten zijn tegen zware weersomstandigheden en aanzienlijke belastingen - is deze apparatuur cruciaal voor het verwerken van de hoekstalen componenten die het kernframe van de torens vormen. Het voert op betrouwbare wijze boor- en stempelbewerkingen uit op het hoekstaal dat wordt gebruikt voor torenlichamen, dwarsarmen en andere belangrijke structurele onderdelen, waardoor precieze afmetingen en veilige verbindingen worden gegarandeerd die de algehele stabiliteit van de torens behouden.
