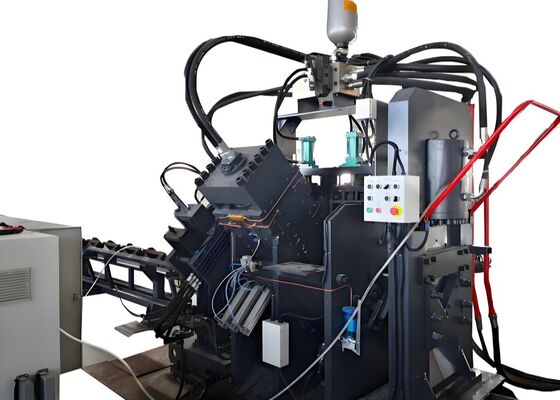

Model JNC2020 CNC Pons- en Snijmachine Lijn voor Hoekstaal 1000/1200KN Ponskracht

Model JNC2020 CNC-punch-snijmachinelijn voor hoekstaal 1000/1200KN-punchkracht

Inleiding tot het product:

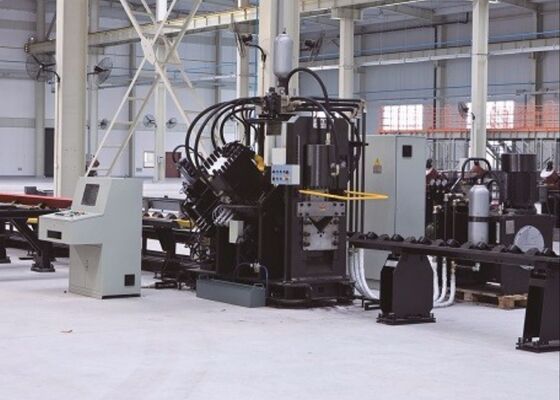

JNC-serie high speed cnc hoek punching, markering en snijden productielijn is voornamelijk samengesteld uit punching unit, marking unit, snijunit, transversale transporteur, roterende transporteur, voedingsconvoyer,lostransportbandDeze productielijn wordt voornamelijk gebruikt voor de automatische verwerking van hoekstaal in de torenindustrie.Het verwerkingsproces is numeriek gecontroleerd en de bediening is zeer handigHet kan de automatische, hoge precisie, multi-variëteiten en massa productie realiseren.

Productparameters:

Productkenmerken

1. De CNC-hoekpersenmachine is uitgerust met twee of drie persen, elk met drie verschillende persen.Deze punctie-eenheden worden nauwkeurig bestuurd door numerieke besturing (NC) om de punctieposities aan te passenDe machine is in staat om zowel ronde als ovale gaten te puncheren.de uitvoercapaciteit is 9-10 ton in een acht uur durende dienst.

2. De markeringseenheid van de CNC-hoekpunchmachine is voorzien van een robuuste en stijve behuizing.en de typpositie kan vrij worden ingesteldBovendien is er een schijfmarkeringsmethode beschikbaar, bestaande uit 10 rijen, die automatisch tekens selecteert zonder handmatige tussenkomst, waardoor de markeringsdoeltreffendheid aanzienlijk toeneemt.

3. De CNC-hoekstaafsnijmachine is uitgerust met een scheerapparaat met één blad, dat bekend staat om zijn hoge snijkracht.en het resulterende snijoppervlak schoon en glad isHet bladhuis heeft een open deur, waardoor het blad snel en veilig kan worden vervangen.

4De horizontale materiaaltabel brengt de hoekbalk efficiënt over op het roterende materiaalrack, dat wordt aangedreven door een motor en een reducer.Dit systeem zorgt ervoor dat de hoekbalk veilig is geplaatst op de voedingsconveyor voor verdere verwerking.

5. Het werkstuk wordt stevig vastgehouden en gevoed door een CNC voedingswagen, waardoor een hoge positiegenauigheid wordt gewaarborgd.met terugkoppeling door een foto-elektrische encoder, waarbij gebruik wordt gemaakt van een gesloten besturingssysteem.

6. De CNC-hoekstaal metalen punch- en markeermachine wordt aangedreven door een hydraulisch systeem dat de punch-, markeer- en scheeroperaties aandrijft.Het is uitgerust met een hoge snelheid hydraulisch station met een accumulator, en de hydraulische lijnen maken gebruik van verbindingen van het type ferrule, die lekbestendig zijn en gemakkelijker kunnen worden vervangen en onderhouden.De belangrijkste hydraulische klepblokken zijn afkomstig van het bekende merk Atos, waardoor een betrouwbaar en efficiënt hydraulisch systeem wordt gewaarborgd.

7Het koelsysteem van het hydraulische station biedt mogelijkheden voor waterkoeling, luchtkoeling of olie koeling.Klanten hebben de flexibiliteit om de meest geschikte koelmethode te kiezen op basis van hun specifieke operationele vereisten.

8Het besturingssysteem bestaat voornamelijk uit een bovenste computer, PLC, servomotor, externe detectie-schakelaars en andere componenten.en het systeem genereert automatisch het bijbehorende verwerkingsprogrammaHet is ook in staat om DXF, NC en andere bestandsformaten die door CAD-software worden gegenereerd te lezen.het aanbieden van een intuïtief display en een eenvoudige bediening. Het ondersteunt functies zoals grafische weergave van het werkstuk, uitgebreide gegevensopslag, visualisatie van locatiegegevens en meldingen van storingsalarm.

Deze monsters, die standaardspecificaties en typische verwerkingsscenario's in de hoekstaaltorenindustrie vertegenwoordigen, stellen gebruikers in staat de verwerkingskwaliteit van de apparatuur rechtstreeks te beoordelen,nauwkeurigheidDe resultaten van de evaluatie van de werkzaamheden van de fabrikant en van de productie worden in het kader van de evaluatie van de prestaties en de geschiktheid van de apparatuur voor de specifieke productiebehoeften beoordeeld.gegevensgericht besluitvormingsproces voor potentiële toepassingen.

Bij de bouw van ultrahoge-spannings- (UHV) transmissieleningen, waarbij torens extreme weersomstandigheden en aanzienlijke belastingen moeten weerstaan,Deze apparatuur speelt een cruciale rol bij het verwerken van de hoekstaalcomponenten die het belangrijkste kader van de torens vormen.. Het verricht efficiënt boor- en stempelwerkzaamheden op het hoekstaal dat wordt gebruikt voor torenbomen, kruisarmstukken en andere essentiële structurele elementen,het waarborgen van nauwkeurige afmetingen en veilige verbindingen die de algehele stabiliteit van de torens handhaven.
