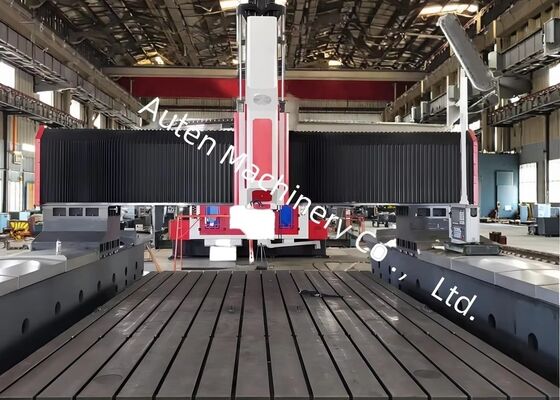

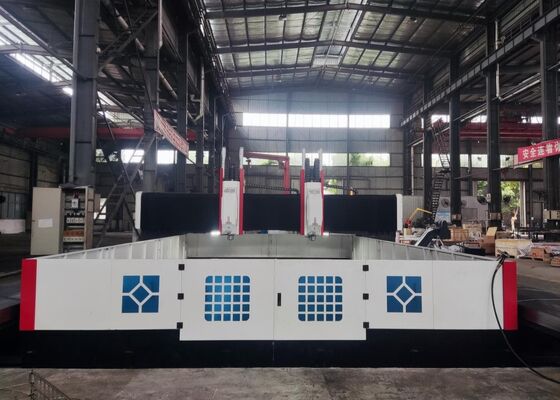

Model PHD4080 CNC Flens Metalen Plaat Boormachine Voor Staalconstructie En Ketel Toepassingen
Product Introductie:
Deze cnc portaalboormachine wordt voornamelijk gebruikt voor het bewerken van buisplaten, flenzen, lagers, warmtewisselaars en andere producten op het gebied van petrochemie, kernenergie, windenergie, ketels, staalconstructies, enz. Hij kan hardmetalen boren gebruiken voor boren met hoge snelheid met interne koeling, of hogesnelheid twistboren gebruiken voor boren met externe koeling. Hij heeft functies zoals boren, afschuinen, tappen, frezen en boren. Hij is ook uitgerust met een automatische haakse kop (optioneel) voor zijdelings boren, tappen en frezen.
Product configuratie:
| Model |
PHD4080 |
| Werkstuk afmetingen |
LxB (mm) |
4000x8000 |
| T-gleuf breedte van Werkbank (mm) |
28 |
| Boorkop |
Aantal |
1 of 2 |
| Spindelconus |
BT50 |
| Max. boordiameter (mm) |
Φ90 |
| Max. dikte (mm) |
≤300 |
| Tapdiameter |
M3-M36 |
| Spindelsnelheid (t/min) |
30~3000 |
| Servo spindelmotorvermogen (kW) |
22/30/37 |
| Laterale beweging van de boorkop (X-as) |
Max. horizontale slag (mm) |
4000 |
| Laterale bewegingssnelheid (t/min) |
0~6 |
| Servomotorvermogen voor laterale beweging (kW) |
3.6 |
| Portaal longitudinale beweging (Y-as) |
Max. voedingsslag (mm) |
8000 |
| Voedingsbewegingssnelheid (m/min) |
0~6 |
| Voedingsservomotorvermogen (kW) |
3.6/5.5 |
| Verticale ramvoedingsbeweging (Z-as) |
Max. slag (mm) |
1400 |
| Bewegingssnelheid (m/min) |
0~4 |
| Servomotorvermogen (kW) |
3.6 |
| Drie-assige positioneringsnauwkeurigheid |
X/Y/Z/A/B/C (mm) |
±0.015/1000 |
| Drie-assige herhalingspositioneringsnauwkeurigheid |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
| Elektrisch systeem |
CNC-systeem |
SIEMENS/ FAGOR/ KND/ GSK |
| Gereedschapswisselaar |
Schijftype (Optioneel) |
24 gereedschap posities |
| Totale afmetingen |
LxBxH (m) |
13x6.9x6.2 |
Producteigenschappen
1. De flensboormachine bestaat uit bed, longitudinale glijbaan, portaal, dwarsglijbaan, verticale voedingseenheid, boor- en freesboorkop, werkbank, koelsysteem, automatisch spaanafvoersysteem, automatisch smeersysteem, pneumatisch systeem, elektrisch systeem, enz.
2. De cnc plaatboormachine's servo glijdende boorkop heeft de functie van boren, ruimen, tappen, afschuinen en frezen van groeven. Hij kan samen of onafhankelijk werken. De boorspil neemt Taiwan precisie spindel (interne koeling) aan, spindelconusgat BT50, met vlinderveermechanisme voor automatisch brootsen, die kan worden uitgerust met boor of frees via verbindingsstang, hydraulische cilinder losmaakgereedschap, en het is erg handig om het gereedschap te vervangen.
3. De hogesnelheid cnc boormachine body is uitgerust met een zeer nauwkeurige lineaire geleiding, bewegende mobiliteit. AC servomotor wordt gebruikt om synchrone riem en precisie kogelomloopspindelparen aan te drijven. Zorg voor een hoge nauwkeurigheid.
4. De cnc boormachine body en portaal zijn gemaakt van gietwerk of hoogwaardige stalen plaatlassen. Ze worden op hoge temperatuur gegloeid voor de bewerking, opnieuw gegloeid na semi-afwerking om spanning te elimineren en vervolgens afgewerkt om een stabiele nauwkeurigheid te garanderen.
5. De plaatboormachine heeft verschillende horizontale T-sleuven op de werktafel voor het vastklemmen van de klem en de plaat. Optionele vierklauw zelfcentrerende klauwplaatkleminrichting verbetert de productie-efficiëntie van batchonderdelen aanzienlijk.
6. Gebruik het Duitse Siemens CNC-systeem, het Spaanse FAGOR CNC-systeem of het Chinese KND-systeem, boorcoördinaten kunnen direct worden geconverteerd tussen CAD en CAM, wat programmering, opslag, weergave en communicatie vergemakkelijkt. De gebruikersinterface beschikt over foutcompensatie, automatische alarmen en mens-computer interactie. Werkstukgatlocaties kunnen worden ingevoerd via toetsenbord, USB, netwerk of CAD-graphics, waardoor automatisch bewerkingsprogramma's worden gegenereerd. Voorvertoning en inspectiemogelijkheden voor het boren zorgen voor gebruiksvriendelijke bediening.
7. Hij is uitgerust met een foto-elektrische kantzoeker, die gemakkelijk en snel de positie van het werkstuk kan lokaliseren. Bovendien verbeteren optionele 24T schijfgereedschapsmagazijnen of lineaire gereedschapsmagazijnen de bewerkingsefficiëntie aanzienlijk.
8. Hij is uitgerust met een automatische spaantransporteur en een automatische smeerinrichting. Het koelsysteem is uitgerust met een hogedruk interne koelpomp en een lagedruk externe koelpomp. Hij kan interne koeling of externe koeling toepassen.
De CNC portaalplaat snijmachine is een robuuste industriële oplossing, zorgvuldig ontworpen voor de precieze bewerking van plaatvormige componenten en structurele onderdelen. Deze apparatuur is specifiek afgestemd op het verwerken van werkstukken zoals flenzen, schijven, ringen en platte platen, met de essentiële vereiste dat de dikte van deze materialen binnen het gespecificeerde effectieve bewerkingsbereik van de machine blijft.
In staalconstructiefabrieken voert deze plaatboormachine precieze boor- en freesbewerkingen uit op structurele platen en verbindingscomponenten, wat een solide basis biedt voor de betrouwbare montage van stalen frames. In de windenergiesector levert hij zeer nauwkeurige bewerking voor windturbinetorens en flenzen—vitale processen die ervoor zorgen dat deze componenten bestand zijn tegen uitdagende omgevingsomstandigheden (bijv. harde wind, temperatuurschommelingen). Voor bruggenbouwprojecten bewerkt de apparatuur brugbalken en steunen, waardoor de ontwikkeling van stabiele en duurzame verbindingen wordt gewaarborgd die bestand zijn tegen dynamische belastingen gedurende de lange levensduur van de brug.
