Inleiding tot het product:

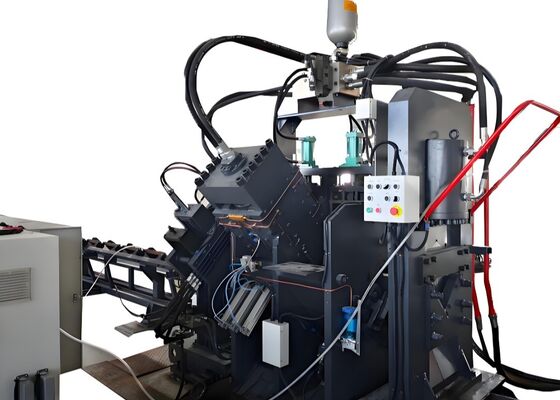

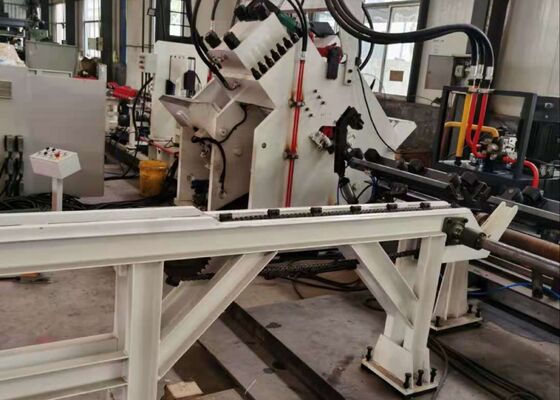

De JNC-serie CNC-productielijn voor hoekpunchwerk, -markering en -snijden met hoge snelheid bestaat voornamelijk uit de punch-eenheid, de markeringseenheid, de snij-eenheid, de transversale vervoerder, de roterende vervoerder,voedingsconveyor, lostransportband, CNC-voertuig, hydraulisch systeem, elektrisch systeem, pneumatisch systeem en andere kritieke componenten.speciaal ontworpen voor de geautomatiseerde verwerking van hoekstaal in de torenindustrieDeze productielijn is volledig numeriek gecontroleerd en zorgt voor gebruiksgemak en maakt geautomatiseerde, zeer nauwkeurige, veelsoortige en grootschalige productie mogelijk.

Productparameters:

Productkenmerken:

1. De CNC-hoek-stansperser is uitgerust met twee of drie stanseenheden, die elk drie verschillende stansgroottes kunnen bevatten.Deze punctie-eenheden worden nauwkeurig bestuurd door numerieke besturing (NC)De machine kan zowel ronde als ovale gaten produceren. Met hoge snelheid voeding en perforatie mogelijkheden, verbetert het de productie-efficiëntie sterk.voor 50×50×4 mm hoekstaalDe machine bereikt een productiecapaciteit van 9-10 ton in een acht uur durende dienst.

2De markeringseenheid van de CNC-hoekpunchmachine is ingebouwd in een robuuste en duurzame behuizing.het aanbieden van flexibiliteit bij het aanpassen van de markeringspositieBovendien maakt de machine gebruik van een schijfmarkeringsmethode met 10 rijen, die automatisch tekens selecteert zonder handmatige invoer, waardoor de markeringsdoeltreffendheid aanzienlijk wordt verbeterd.

3De CNC-hoekstaafsnijdmachine is voorzien van een scheerapparaat met een enkel lemmetje, dat bekend staat om zijn uitzonderlijke snijkracht.een schoon en glad snijoppervlak biedenDe bladerkas is ontworpen met een open deurstructuur die snelle en veilige vervanging van het blad mogelijk maakt.

4De horizontale materiaaltabel brengt de hoekbalk efficiënt over op het roterende materiaalrack, dat door een motor en een reducer wordt aangedreven.Dit systeem zorgt voor een veilige plaatsing van de hoekbalk op de voedingsconveyor voor latere verwerking.

5. Het werkstuk wordt stevig vastgehouden en gevoed door een CNC voedingswagen, die een precieze uitlijning en positioneringsnauwkeurigheid garandeert.met terugkoppeling van een foto-elektrische encoder, die in een gesloten besturingssysteem werken.

6. De CNC-hoekstaal metalen punch- en markeermachine werkt via een hydraulisch systeem dat de punch-, markeer- en scheerfuncties aandrijft.Het is uitgerust met een hoge snelheid hydraulisch station met een accumulator, en de hydraulische lijnen maken gebruik van verbindingen van het type ferrule, die een lekvrije werking garanderen en vervanging en onderhoud vereenvoudigen.De belangrijkste hydraulische klepblokken zijn afkomstig van het bekende merk Atos, waardoor een betrouwbaar en hoogwaardig hydraulisch systeem wordt gegarandeerd.

7Het koelsysteem van het hydraulische station biedt verschillende opties, waaronder waterkoeling, luchtkoeling of olie koeling.Deze flexibiliteit stelt klanten in staat de meest geschikte koelmethode te kiezen op basis van hun specifieke operationele behoeften.

8Het besturingssysteem bestaat uit een bovenste computer, PLC, servomotor, externe detectie-schakelaars en andere essentiële componenten.en het systeem genereert automatisch het bijbehorende verwerkingsprogrammaHet is ook compatibel met bestandsformaten zoals DXF, NC en anderen gegenereerd door CAD-software.een gebruiksvriendelijk scherm en een vereenvoudigde bedieningHet ondersteunt functies zoals grafische werkstuk visualisatie, uitgebreide gegevensopslag, locatiegegevens tracking, en fout alarm meldingen.

Deze monsters, die de standaardspecificaties en de typische verwerkingsomstandigheden in de hoekstaaltorenindustrie weerspiegelen, stellen gebruikers in staat de verwerkingskwaliteit van de apparatuur rechtstreeks te beoordelen.nauwkeurigheid, en vakmanschap. Zij bieden een tastbare benchmark voor de beoordeling van de prestaties van de apparatuur en de geschiktheid ervan voor specifieke productiebehoeften, waardoor geïnformeerde,gegevensgericht besluitvormingsproces voor potentiële toepassingen.

Bij de bouw van ultrahoge-spannings- (UHV) transmissielijnen, waarbij torens worden blootgesteld aan ernstige weersomstandigheden en aanzienlijke belastingen,Deze apparatuur is essentieel voor de verwerking van de hoek staal componenten die het primaire structurele kader van de torens vormenHet kan effectief boor- en stemprocessen uitvoeren op het hoekstaal dat wordt gebruikt voor torenbomen, kruisingsarmen en andere kritieke structurele elementen.het garanderen van precieze afmetingen en veilige verbindingen die de algehele stabiliteit en integriteit van de torens handhaven.
