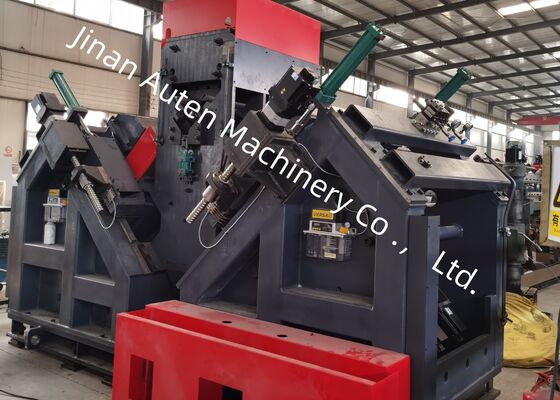

50-330 mm Bereik van achterste merk Cnc hoek boormachine lucht atomisatie droog interne koeling

50-330 mm Bereik van achterste merk Cnc hoek boormachine lucht atomisatie droog interne koeling

Inleiding tot het product:

De CNC-hoekboor- en -markeringsmachinelijn is vakkundig ontworpen voor het boren en markeren van groot, hoogsterk hoekstaal dat wordt gebruikt in overbrengingslijntoren.Dit systeem zorgt voor nauwkeurig boren van alle gaten in het hoekstaalHet is een zeer efficiënt systeem, dat een uitstekende kwaliteit van de gaten en een uitstekende precisie van de positie biedt en bovendien de productie-efficiëntie verhoogt en tegelijkertijd een hoge mate van automatisering biedt.

Hoofdparameters:

Productkenmerken:

1De productielijn is uitgerust met een geautomatiseerd laadsysteem, bestaande uit een horizontaal voedingskanaal, een draaiend laadsysteem en een automatisch lossysteem.Samen met een geavanceerd voedingsmechanismeAlle boor- en stempelwerkzaamheden op het hoekstaal zijn naadloos geïntegreerd in een continue en efficiënte werkstroom.het elimineren van de noodzaak van handmatige interventie en het aanzienlijk verminderen van de arbeidsbehoefte van de operatoren.

2De boorspindel is uitgerust met een Taiwan BT40 precieze spindel (die een interne koelmiddel bevat), waardoor een superieure boorefficiëntie en nauwkeurigheid wordt gewaarborgd.De booreenheid is uitgerust met zes CNC-boorkoppen, waarvan er drie aan elke zijde van het hoekstaal zijn geplaatst.De koppen aan beide zijden zijn in staat om tegelijkertijd gaten met identieke diameters te boren en op consistente tussenpozen vanaf de bovenste uiteinden van de hoekstaalflens.

3De software beschikt over een tweetalige Chinese/Engelse interface, die een intuïtieve navigatie en een duidelijke weergave van de tekeningen van het werkstuk biedt.

4Het programmeringsproces is eenvoudig en efficiënt; gebruikers moeten de afmetingen van het werkstuk, de diameter van het gat, de afstand en de hoeveelheid invoeren om het programma automatisch te genereren.BovendienHet systeem is volledig compatibel met NC1-bestanden gegenereerd door TEKLA-software.

5De kritieke hydraulische, pneumatische en elektrische componenten worden aangekocht bij gevestigde, hoogwaardige merken om uitstekende betrouwbaarheid en een langere levensduur te garanderen.

6Het systeem is uitgerust met een geïntegreerde zelfdiagnostiekfunctie die een efficiënte foutidentificatie en probleemoplossing mogelijk maakt.

7Het scheerapparaat wordt als optionele uitbreiding aangeboden met een twee-lemens snijmechanisme dat is ontworpen om de prestaties te optimaliseren.

Deze exemplaren illustreren een verscheidenheid aan standaardspecificaties en gatconfiguraties van hoekstaal dat typisch wordt gebruikt bij de bouw van transmissietorens.Zij dienen als visuele referentie voor toekomstige gebruikers of inspecteurs om de operationele prestaties van de apparatuur te beoordelen., waarin duidelijke en meetbare benchmarks worden aangeboden om te bepalen of de apparatuur voldoet aan de vereiste fabricagestandaarden voor de productie van overbrengingslijntorens.

Bij de bouw van ultrahoge-spannings- (UHV) transmissieleningen, waarbij transmissietorens bestand zijn tegen extreme weersomstandigheden en aanzienlijke belastingen,Deze apparatuur speelt een cruciale rol bij de verwerking van de hoekstaalcomponenten die de kern dragende structuren van de torens vormenHet doet effectief boor- en stempelwerkzaamheden op het hoekstaal dat wordt gebruikt in torenbomen, kruis-armen en andere essentiële structurele elementen.het waarborgen van nauwkeurige afmetingsnauwkeurigheid en betrouwbare verbindingsprestatiesHet draagt dus aanzienlijk bij aan de structurele integriteit en stabiliteit van de zendtorens op lange termijn gedurende hun gehele levensduur.
