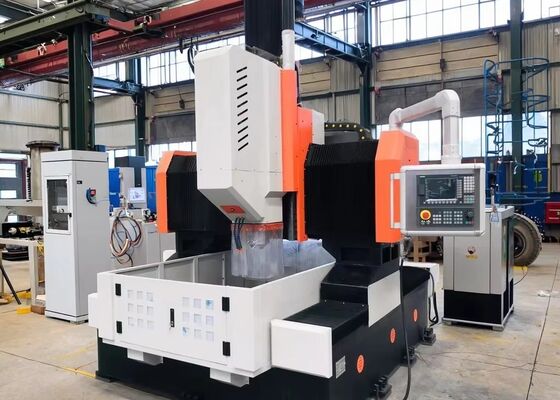

750 mm Gantry Hoogte Cnc Gantry Type Plate Steel Sheet Flange Boormachine 18mm T-Slot Breedte
Inleiding van het product
De CNC-boor- en freesmachine is speciaal ontworpen voor het boren, kamperen, tikken en frezen van plaatwerkstukken en structurele componenten.Het is in staat om items zoals flenzen te verwerken, schijven, ringen en platte platen, met dikteparameters die strikt binnen het gespecificeerde effectieve verwerkingsbereik van de machine liggen.De machine ondersteunt zowel door-gat als blind-gat bewerking op enkel materiaal en samengestelde materialen componentenDeze machine is ideaal geschikt voor geautomatiseerde productie.het leveren van zeer nauwkeurige resultaten om te voldoen aan de eisen van multi-variëteit, grote productieomgevingen.
Specificaties:
| Grootte van het werkstuk |
LxW |
1200x1200 mm |
| Hoogte van het scharnier |
750 mm |
| Werkbank |
T-slotbreedte |
18 mm |
| Boringkrachtkop |
Qty. |
1 |
| Spindelconic |
BT2vrijwilligerswerk |
|
Max.boordiameter
(gewoon koolstofstaal)
|
Φ60 mm |
| De diameter van de kraan |
M3-M28 |
| Spindel snelheid |
30 tot 3000 r/min |
| Vermogen van de servo-spindelmotor |
22 kW |
| Afstand van de onderkant van de spindel tot de werktafel |
200-750 mm |
|
zijdelingse beweging van de aandrijfkop(X-as)
|
Max.horizontale slag |
1200 mm |
| Laterale bewegingssnelheid |
0~8 r/min |
| Servomotorvermogen voor zijdelingse beweging |
2.4 kW |
| Lange gang van de galerij (Y-as) |
Max. voedingsslag |
1200 mm |
| Bewegingssnelheid van de voeding |
0~8 m/min |
| Vermogen van de voedingsservomotor |
2.4 kW |
| Verticale voedingsbeweging (Z-as) |
Max. slag |
550 mm |
| Bewegingssnelheid |
0~8 m/min |
| Servomotorvermogen |
2.8kW (rem) |
| Gelijktijdige positiebepaling |
X/Y/Z/A/B/C |
± 0,015/1000 mm |
| Gelijktijdige positiebepaling in drie assen |
X/Y/Z/A/B/C |
±0,01/1000 mm |
| Algemene grootte |
LxWxH |
4000x3800x2800 mm |
Productkenmerken
1Transmissie systeem
De uit Taiwan geïmporteerde, zeer nauwkeurige geleidingsrails en -schuivers zijn speciaal ontworpen om een soepele werking te garanderen en tegelijkertijd het vermogen van de apparatuur om zware lasten te verwerken aanzienlijk te verbeteren.De X-as en de Z-as zijn uitgerust met twee en vier rollende lineaire leidingen, die respectievelijk dienen als leidende en dragende onderdelen voor zowel zij- als lengtebewegingen.Deze installatie voldoet volledig aan de technische eisen voor hogesnelheidsboringenVoor de stroomoverdracht worden de X-as en de Z-as aangedreven door wisselstroomservomotoren, die precisieschroeven aansturen om rotatiebeweging om te zetten in nauwkeurige lineaire verplaatsing.
De Y-as is uitgerust met twee lineaire rollende leidingen voor zware rollen, elk met twee vierkante schuifrolletjes, die samen het Y-asschuivemeganisme vormen.Dit ontwerp voldoet niet alleen aan de hoge stijfheid en sterkte eisen van het portierframe maar biedt ook verschillende technische voordelen, inclusief een lage wrijvingscoëfficiënt, hoge snelheid, superieure trillingsdemping en een langere levensduur.de Y-as maakt gebruik van servomotor synchrone aandrijftechnologie, die tegelijkertijd de kogelschroeven aandrijft, waardoor een precieze wisselbeweging van de Y-as werkbank wordt gewaarborgd voor nauwkeurige CNC-bewerkingen.
2Automatisch smeersysteem en beschermende mechanismen
Deze machine is uitgerust met een in Taiwan vervaardigd volumetrisch automatisch smeersysteem onder partiële druk, dat een grondige, hoekvrije smeerfunctie biedt voor bewegende onderdelen zoals geleidingsrails, loodschroeven,en rekkenDe X- en Y-assen zijn afgeschermd met stofdichte deksels en er zijn waterdichte spatbeschermers om de werkbank.een betere bescherming biedt tijdens het gebruik.
3Centrale koelvloeistoftoevoer:
Deze machine is uitgerust met een standaard centraal koelmiddelleveringssysteem.waardoor het slijtage van gereedschap vermindert, verlenging van de levensduur van het gereedschap en verbetering van de oppervlakteafwerking van de werkstukken.De hoge druk koelmiddel uitlaat op het werktuig punt biedt een betrouwbare bescherming voor zowel het werkstuk oppervlak en de hoge snelheid roterende gewricht, waardoor verstoppingen door verontreinigende stoffen worden voorkomen en de kwaliteit van het werkstuk en de operationele efficiëntie worden verbeterd.
Deze hoogwaardige industriële apparatuur met een CNC-gang, ontworpen voor het boren en markeren van platen en platen,is nauwkeurig ontworpen voor nauwkeurige bewerking van plaatvormige onderdelen en structurele onderdelenSpeciaal geoptimaliseerd voor de verwerking van werkstukken zoals flenzen, schijven, ringen en platte platen,het is gebouwd om ervoor te zorgen dat de dikte van deze werkstukken strikt voldoet aan de vooraf bepaalde effectieve bewerkingsparameters van de machine.
In installaties voor de vervaardiging van staalconstructies verricht deze apparatuur nauwkeurige boor- en freeswerkzaamheden op structuurplaten en verbindingsonderdelen.een betrouwbare basis bieden voor de stabiele montage van stalen framesIn de windenergie-sectorHet biedt hoogprecisiebewerkingsoplossingen voor windturbine torens en -flanken, kritische processen die ervoor zorgen dat deze componenten bestand zijn tegen extreme omgevingsomstandigheden (e)Voor brugbouwprojecten verwerken de apparatuur brugbalken en dragers.het mogelijk maken van robuuste en duurzame verbindingen die zijn ontworpen om dynamische belastingen te weerstaan gedurende de langere levensduur van de brug.
