Inleiding tot het product:

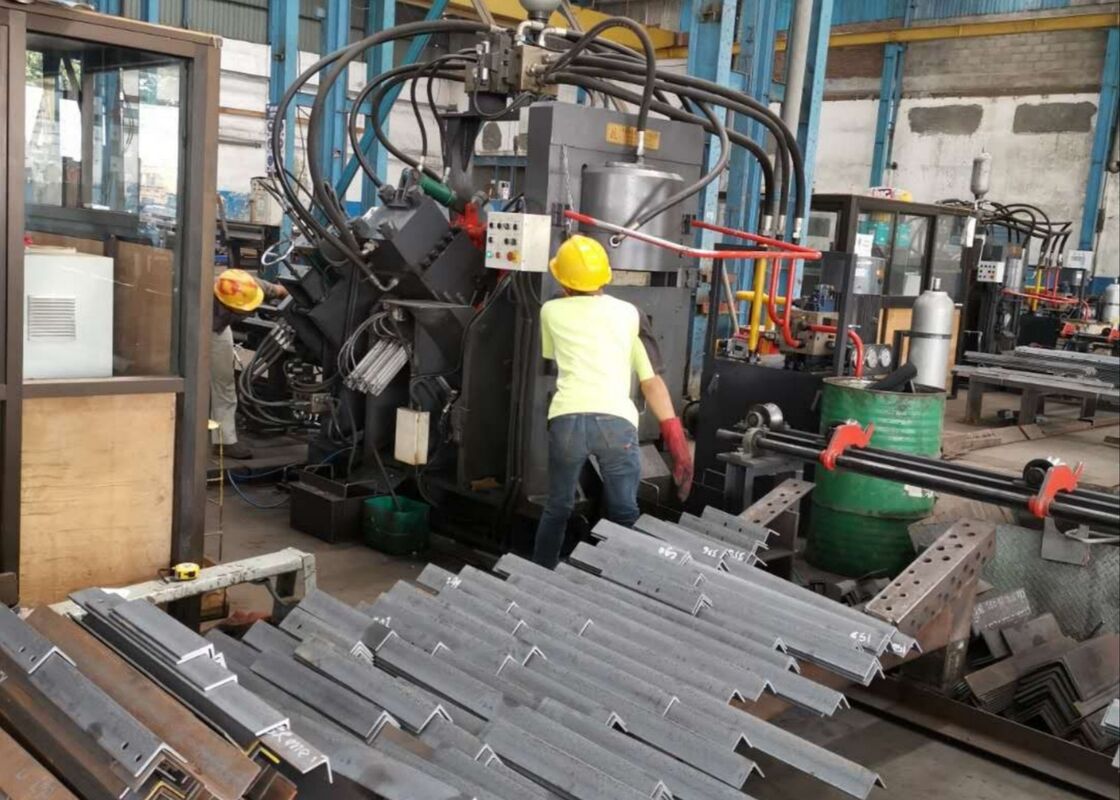

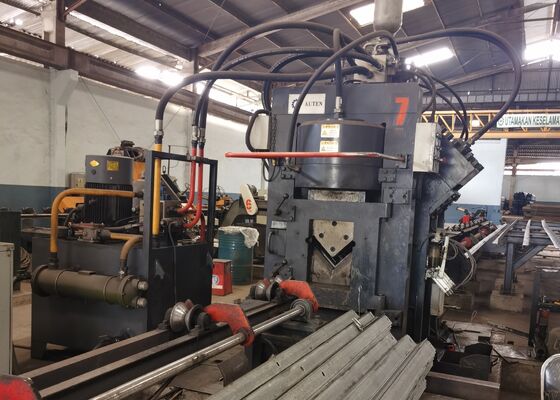

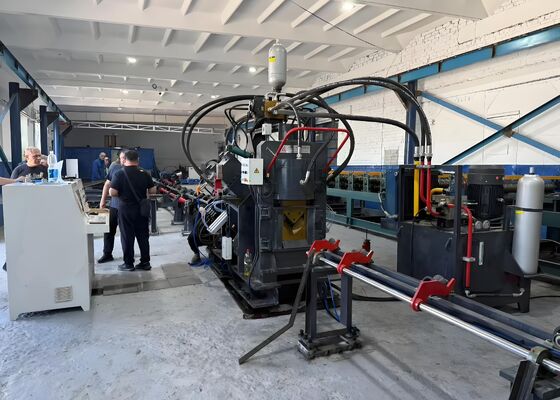

De JNC-serie high-speed CNC hoekpunch, markering en snijproductielijn bestaat uit belangrijke componenten, waaronder de punch-eenheid, markeringseenheid, snij-eenheid, transversale vervoerband,roterende transportband, voedingsconveyor, lossen conveyor, CNC voedingswagen, hydraulisch systeem, elektrisch systeem, pneumatisch systeem, en andere essentiële elementen.speciaal ontworpen voor de geautomatiseerde verwerking van hoekstaal in torenfabriekenDeze productielijn werkt volledig door middel van numerieke besturing, waardoor het gebruiksgemak wordt gewaarborgd.

Productparameters:

Productkenmerken:

1. De CNC-hoek-ijzerpersenmachine is uitgerust met twee of drie perforatie-eenheden, elk in staat om drie verschillende punch-groottes te verwerken.Deze punctie-eenheden worden nauwkeurig bestuurd door numerieke besturing (NC)De machine kan zowel ronde als ovale gaten maken.het verhoogt de productie-efficiëntie aanzienlijkVoor 50×50×4 mm hoekstaal bereikt de machine een productiecapaciteit van 9-10 ton per acht uur durende dienst.

2De markeringseenheid van de CNC-hoekpunchmachine is ingebouwd in een robuuste en duurzame behuizing.het aanbieden van flexibiliteit bij het aanpassen van de markeringspositieBovendien maakt de machine gebruik van een schijfmarkeringsmethode met 10 rijen, die automatisch tekens selecteert zonder handmatige invoer, waardoor de markeringsdoeltreffendheid aanzienlijk wordt verbeterd.

3De CNC-hoekstaafsnijmachine is uitgerust met een scheerapparaat met een enkel lemmet, bekend om zijn superieure snijkracht.glad snijvlakHet meshuis is voorzien van een open deur, waardoor het mes snel en veilig kan worden vervangen.

4De horizontale materiaaltabel brengt de hoekbalk efficiënt over op het roterende materiaalrack, dat wordt aangedreven door een motor en een reducer.Dit systeem zorgt voor de veilige plaatsing van de hoekbalk op de voedingsconveyor voor verdere verwerking.

5. Het werkstuk wordt stevig vastgehouden en gevoed door een CNC voedingswagen, die een precieze uitlijning en positioneringsnauwkeurigheid garandeert.met positiefeedback door een foto-elektrische encoder, die in een gesloten besturingssysteem werken.

6. De CNC-hoekstaal metalen punch- en markeermachine wordt aangedreven door een hydraulisch systeem dat de punch-, markeer- en scheeroperaties aandrijft.Het is uitgerust met een hoge snelheid hydraulisch station met een accumulator, en de hydraulische lijnen maken gebruik van verbindingen van het type ferrule om een lekvrije werking te garanderen en onderhoud en vervanging te vereenvoudigen.De primaire hydraulische klepblokken zijn afkomstig van het bekende merk Atos, waardoor een betrouwbaar en hoogwaardig hydraulisch systeem wordt gegarandeerd.

7Het koelsysteem van het hydraulische station biedt verschillende opties, waaronder waterkoeling, luchtkoeling of olie koeling.Deze flexibiliteit stelt klanten in staat de meest geschikte koelmethode te kiezen op basis van hun specifieke operationele behoeften.

8Het besturingssysteem bestaat uit een bovenste computer, PLC, servomotor, externe detectie-switches en andere geïntegreerde componenten.en het systeem genereert automatisch het bijbehorende verwerkingsprogrammaHet is volledig compatibel met bestandsformaten zoals DXF, NC en anderen die worden gegenereerd door CAD-software.met een intuïtief display en een vereenvoudigde bedieningHet biedt functionaliteiten zoals grafische werkstukvisualisatie, uitgebreide gegevensopslag, positieopsporing en meldingen van storingsalarm.

Deze monsters, die standaardspecificaties en typische verwerkingsomstandigheden in de hoekstaaltorenindustrie weerspiegelen,de gebruikers de mogelijkheid bieden om de verwerkingskwaliteit van de apparatuur rechtstreeks te beoordelenDeze gegevens dienen als concrete referentie voor de beoordeling van de prestaties van de apparatuur en de afstemming ervan op de specifieke productiebehoeften, waardoor geïnformeerde,gegevensgericht besluitvormingsproces voor potentiële toepassingen.

Bij de bouw van ultrahoge-spannings- (UHV) transmissielijnen, waarbij torens worden blootgesteld aan extreme weersomstandigheden en aanzienlijke belastingen,Deze apparatuur is essentieel voor de verwerking van de hoekstaal componenten die de kern structurele kader van de torens vormenHet kan effectief boor- en stemprocessen uitvoeren op het hoekstaal dat wordt gebruikt voor torenbomen, kruisingsarmen en andere kritieke structurele elementen.het garanderen van precieze afmetingen en sterke verbindingen die de algehele stabiliteit en integriteit van de torens handhaven.
