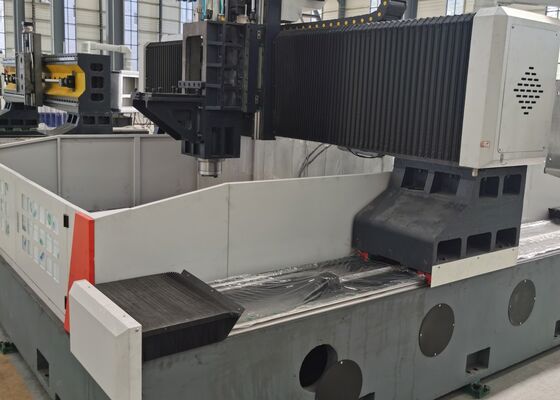

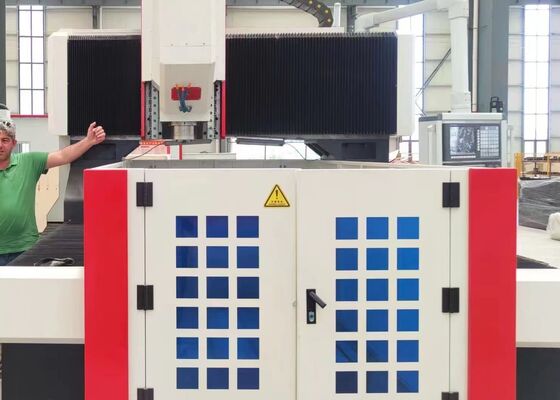

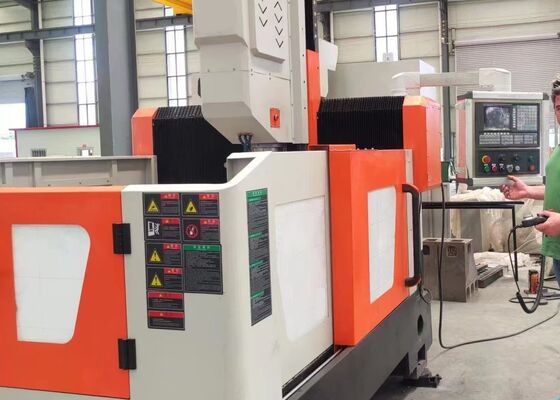

Multifunctionele metaalbewerkingsmachine CNC diepe staalplaatboormachine voor flensbuisplaat

Multifunctionele Metaalbewerkingsmachine CNC Diepe Staalplaat Boormachine voor Flens Buisplaat

Productintroductie

De CNC portaalboormachine is nauwkeurig ontworpen voor boor-, afschuinings-, tap- en freesbewerkingen met hoge precisie op plaatwerk en constructiecomponenten. Het is in staat om een breed scala aan items te verwerken, waaronder flenzen, schijven, ringen en vlakke platen, binnen het gespecificeerde effectieve bewerkingsbereik van de machine. De machine maakt zowel doorgaande als blinde gaten bewerking mogelijk op componenten gemaakt van enkele of samengestelde materialen. Met volledig geïntegreerde digitale besturing gedurende het gehele bewerkingsproces, garandeert het een soepele werking en uitzonderlijke efficiëntie. Deze machine is bij uitstek geschikt voor geautomatiseerde productie en levert resultaten met hoge precisie om te voldoen aan de eisen van grootschalige, multi-variëteit productieomgevingen.

Specificaties:

Productkenmerken

1. Aandrijfsysteem

De precisie geleiderails en glijders, geïmporteerd uit Taiwan, zijn nauwkeurig ontworpen om een soepele werking te garanderen en tegelijkertijd het draagvermogen van de apparatuur aanzienlijk te verbeteren. De X-as en Z-as zijn elk uitgerust met twee en vier rollende lineaire geleiders, respectievelijk, die fungeren als de primaire geleidings- en dragende elementen voor zowel zijdelingse als longitudinale bewegingen. Deze configuratie voldoet volledig aan de technische vereisten voor boorbewerkingen op hoge snelheid. Voor de krachtoverbrenging worden zowel de X-as als de Z-as aangedreven door AC servomotoren, die precisie kogelomwentelingsmoeren aandrijven om roterende beweging om te zetten in zeer nauwkeurige lineaire verplaatsing.

De Y-as is voorzien van twee zware rollende lineaire geleiders, elk uitgerust met twee vierkante railglijders, die gezamenlijk het Y-as glijmechanisme vormen. Dit ontwerp voldoet niet alleen aan de hoge stijfheids- en sterktevereisten van het portaalframe, maar biedt ook verschillende technische voordelen, waaronder een lage wrijvingscoëfficiënt, beweging op hoge snelheid, superieure trillingsdemping en een verlengde levensduur. Voor de krachtoverbrenging maakt de Y-as gebruik van synchrone aandrijftechnologie met servomotoren, die de kogelomwentelingsmoeren synchroon aandrijven, wat zorgt voor een nauwkeurige heen-en-weer beweging van de Y-as werktafel voor nauwkeurige CNC-bewerkingsprestaties.

2. Automatisch smeersysteem en beschermingsmechanismen

De machine is uitgerust met een in Taiwan geproduceerd volumetrisch automatisch smeersysteem met gedeeltelijke druk, dat volledige smering levert aan bewegende componenten zoals geleiderails, spindels en tandwielen, waardoor de levensduur van de machine aanzienlijk wordt verlengd. De X-as en Y-as zijn afgeschermd met stofkappen, terwijl waterdichte spatbeschermers rond de werktafel zijn geplaatst, wat verbeterde bescherming biedt tijdens bedrijf.

3. Centraal koelmiddeltoevoersysteem

Deze machine is uitgerust met een standaard centraal koelmiddeltoevoersysteem. De interne koelmiddelcirculatie voorkomt effectief de ophoping van metaalsplinters op het gereedschap tijdens bewerking, minimaliseert gereedschapsslijtage, verlengt de levensduur van het gereedschap en verbetert de oppervlakteafwerking van de werkstukken. De hogedruk koelmiddeluitlaat aan de gereedschapspunt biedt betrouwbare bescherming voor zowel het werkstukoppervlak als de roterende koppeling op hoge snelheid, voorkomt verstoppingen veroorzaakt door verontreinigingen en verbetert de algehele werkstukkwaliteit en operationele efficiëntie.

Deze geavanceerde CNC portaal industriële machine, speciaal ontworpen voor het boren en markeren van platen en plaatmateriaal, is zorgvuldig ontworpen voor bewerkingen met hoge precisie van plaatvormige componenten en constructie-elementen. Geoptimaliseerd voor het bewerken van werkstukken zoals flenzen, schijven, ringen en vlakke platen, zorgt het ervoor dat de dikte van deze werkstukken strikt voldoet aan de vooraf gedefinieerde effectieve bewerkingsspecificaties van de machine.

In staalconstructiefabrieken voert deze apparatuur zeer nauwkeurige boor- en freesbewerkingen uit op constructieplaten en verbindingscomponenten, wat een betrouwbare basis biedt voor de stabiele montage van staalconstructies. Binnen de windenergie sector biedt het precisiebewerkingoplossingen voor windmolentorens en flenzen—kritieke bewerkingen die ervoor zorgen dat deze componenten bestand zijn tegen zware omgevingsomstandigheden, zoals harde wind en temperatuurschommelingen. Bij de bouw van bruggen bewerkt de apparatuur brugliggers en steunbeugels, waardoor robuuste, duurzame verbindingen kunnen worden gecreëerd die zijn ontworpen om dynamische belastingen te weerstaan gedurende de verlengde operationele levensduur van de brug.
