Inleiding tot het product:

De JNC-serie CNC-productielijn voor hoekpunch, markering en snijden bestaat uit essentiële componenten, waaronder de punch-eenheid, de markeringseenheid, de snij-eenheid, de transversale transportband,roterende transportband, voedingsconveyor, lossen conveyor, CNC voedingswagen, hydraulisch systeem, elektrisch systeem, pneumatisch systeem, en andere vitale elementen.speciaal ontworpen voor de geautomatiseerde verwerking van hoekstaal in torenfabriekenDeze productielijn werkt volledig onder numerieke besturing, waardoor het gebruiksgemak en de nauwkeurigheid worden gewaarborgd.

Productparameters:

Productkenmerken:

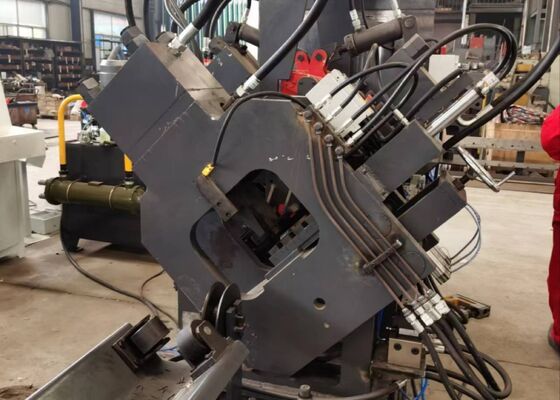

1. De CNC-hoek-stansperser is uitgerust met twee of drie stanseenheden, die elk drie verschillende stansgroottes kunnen bevatten.Deze eenheden worden nauwkeurig bestuurd door numerieke besturing (NC)De machine is in staat om zowel ronde als ovale gaten te produceren.het verhoogt de productie-efficiëntie aanzienlijkVoor 50×50×4 mm hoekstaal bereikt de machine een productiecapaciteit van 9-10 ton per acht uur durende dienst.

2De markeringseenheid van de CNC-hoekpunchmachine is ingebouwd in een stevige en duurzame behuizing.het aanbieden van flexibiliteit bij het aanpassen van de markeringspositieBovendien maakt de machine gebruik van een schijfmarkeringsmethode met 10 rijen, die automatisch tekens selecteert zonder handmatige invoer, waardoor de markeringsdoeltreffendheid aanzienlijk wordt verbeterd.

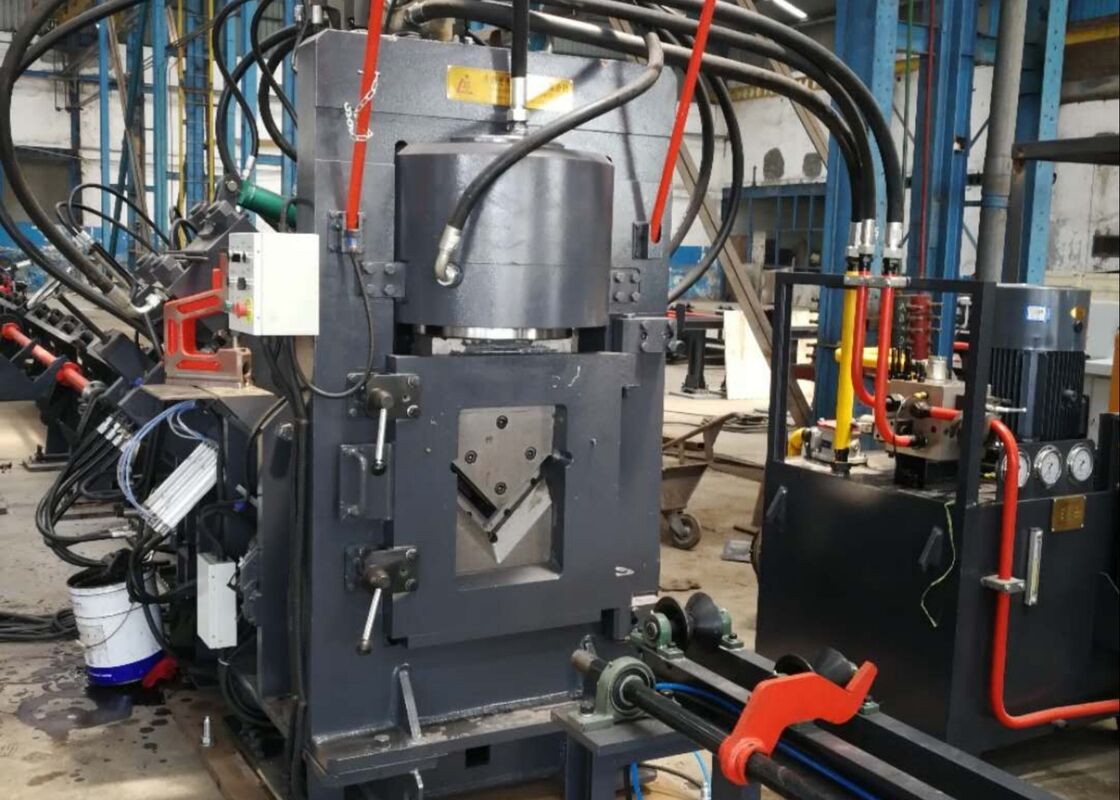

3De CNC-hoekstaafsnijmachine is voorzien van een enkelbladen scheerapparaat, bekend om zijn uitstekende snijkracht.De blade behuizing is ontworpen met een open deur structuur, waardoor het blad snel en veilig kan worden vervangen.

4De horizontale materiaaltabel brengt de hoekbalk efficiënt over op het roterende materiaalrack, dat wordt aangedreven door een motor en een reducer.Dit systeem zorgt voor een veilige plaatsing van de hoekbalk op de voedingsconveyor voor latere verwerking.

5. Het werkstuk wordt stevig vastgehouden en gevoed door een CNC voedingswagon, waardoor de precieze uitlijning en positioneringsnauwkeurigheid wordt gewaarborgd.met positiefeedback door een foto-elektrische encoder, die in een gesloten besturingssysteem werken.

6. De CNC-hoekstaal metalen punch- en markeermachine wordt aangedreven door een hydraulisch systeem dat de punch-, markeer- en scheeroperaties aandrijft.Het is uitgerust met een hoog snelheids hydraulisch station., die een accumulator bevat, en de hydraulische lijnen zijn voorzien van verbindingen van het type ferrule om lekkagebestendige prestaties te garanderen en tegelijkertijd eenvoudig onderhoud en vervanging van onderdelen te vergemakkelijken.De belangrijkste hydraulische klepblokken zijn afkomstig van het vertrouwde merk Atos, waardoor een betrouwbaar en hoogwaardig hydraulisch systeem wordt gegarandeerd.

7Het koelsysteem van het hydraulische station biedt meerdere opties, waaronder waterkoeling, luchtkoeling of olie koeling.Deze flexibiliteit stelt klanten in staat de meest geschikte koelmethode te kiezen op basis van hun specifieke operationele behoeften.

8Het besturingssysteem bestaat uit een bovenste computer, PLC, servomotor, externe detectie-switches en andere geïntegreerde componenten.en het systeem genereert automatisch het bijbehorende verwerkingsprogrammaHet is volledig compatibel met bestandsformaten zoals DXF, NC en anderen die worden gegenereerd door CAD-software.met een intuïtief display en een vereenvoudigde bedieningHet biedt functionaliteiten, waaronder grafische visualisatie van het werkstuk, uitgebreide gegevensopslag, positiebewaking en meldingen van storingsalarm.

Deze monsters, die standaardspecificaties en typische verwerkingsomstandigheden in de hoekstaaltorenindustrie vertegenwoordigen,De gebruikers kunnen direct de kwaliteit van de verwerking van de apparatuur beoordelenDe technische specificaties van de apparatuur zijn gebaseerd op de specifieke kenmerken van de apparatuur, de precisie en het vakmanschap.gegevensgericht besluitvormingsproces voor potentiële toepassingen.

Deze monsters, die de standaardspecificaties en de typische verwerkingsomstandigheden in de hoekstaaltorensector weerspiegelen, bieden de gebruikers een duidelijke manier om de verwerkingskwaliteit van de apparatuur te beoordelen.nauwkeurigheidDeze gegevens dienen als praktische referentie voor de beoordeling van de prestaties van de apparatuur en de verenigbaarheid ervan met de specifieke productievereisten.gegevensgericht besluitvormingsproces voor potentiële toepassingen.
