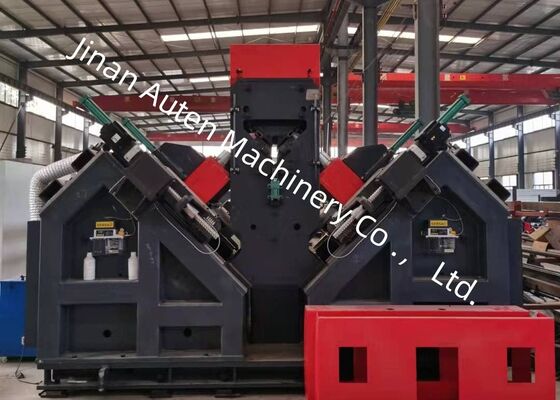

Zware Machines Productie CNC Hoek Bewerkingslijn Staalconstructie Componenten Productie

Vervaardiging van zware machines CNC-hoekverwerkingslijnen Staalconstructiecomponenten Vervaardiging

Toepasselijke industrie:

De machine is een gespecialiseerd apparaat dat is ontworpen voor het boren en markeren van hoekstaal, dat voornamelijk wordt gebruikt in de hoekstaaltorenindustrie.

Samenstelling van het product

Deze apparatuur bestaat hoofdzakelijk uit een transversale vervoerband, een roterend laadmechanisme, een voedingsvoerband, een CNC-voedingsvoertuig, een boorinstallatie, een markeringssystem, een losvoerbandalsmede hydraulische, elektrische en pneumatische componenten, onder andere.

Hoofdparameters:

Productkenmerken:

1Deze verwerkingslijn bestaat uit een transversale transportband, een omgekeerde transportband, een invoerband, een CNC-invoerband, twee boorstations, een markeringspunt,met een diameter van niet meer dan 20 mm,, evenals de bijbehorende hydraulische eenheid en het elektrische koelsysteem.het systeem garandeert een hogere efficiëntie en een constante nauwkeurigheid van het werkstuk.

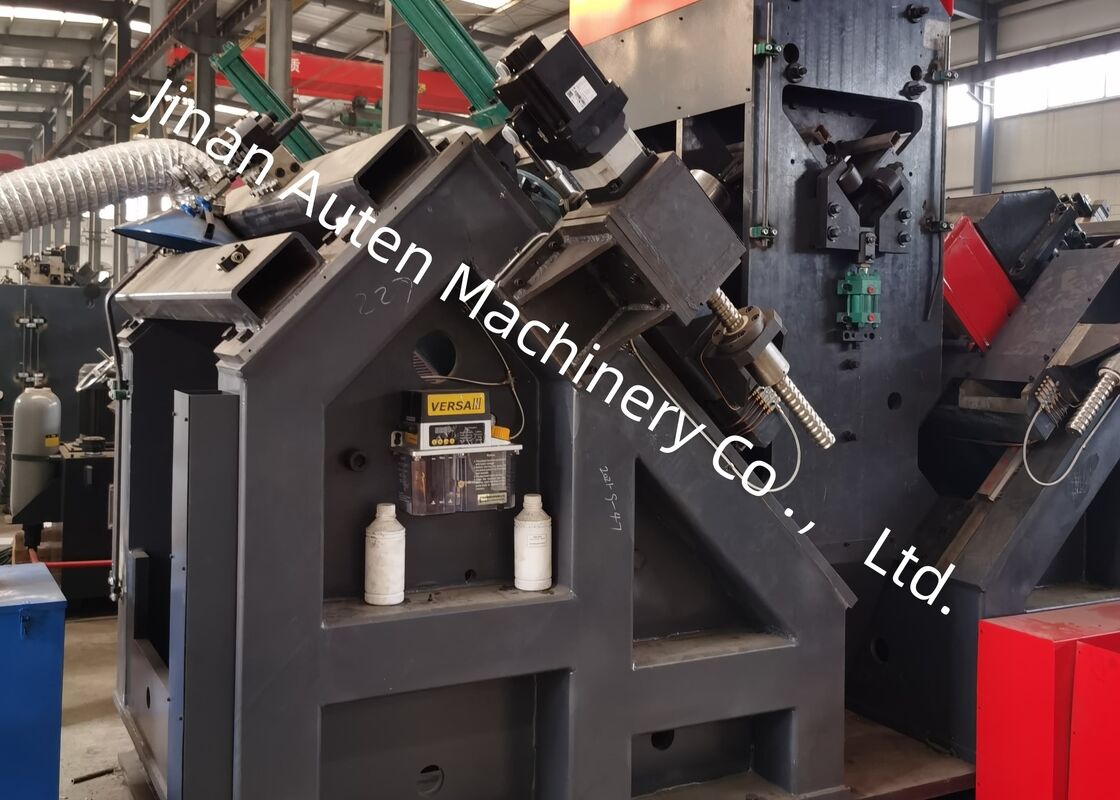

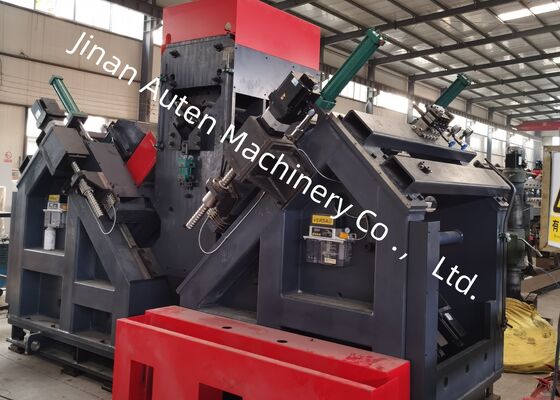

2Aan beide zijden is een booreenheid gemonteerd, waarbij elke eenheid is ontworpen voor drie boormachines van verschillende grootte.Deze booreenheden zijn in staat CNC-gestuurde bewegingen te boorposities te wijzigen, zodat de gaten precies en nauwkeurig geplaatst kunnen worden.

3De rotatiesnelheden van alle spindels zijn door een omvormer continu aan te passen, terwijl de voersnelheden door middel van snelheidsregelkleppen oneindig variabel zijn.De overgang tussen snelle voeding, het functioneren van de voeding en de snelle terugtrekking van de spindels is volledig geautomatiseerd.

4De boorlijn is uitgerust met een enkel markeringspunt, waar de markeringsposities gemakkelijk vooraf kunnen worden ingesteld.De inrichting van de boorinstallatie wordt door de hydraulische systemen aangedreven.De belangrijkste componenten zijn afkomstig van gerenommeerde internationale leveranciers. Een circulerend koelsysteem is geïntegreerd om de levensduur van de boormachines te verbeteren.

5Zowel het markeren als het boren zijn volledig geautomatiseerd en alle afgewerkte hoeken worden door een pneumatisch omloopmechanisme ontladen.het minimaliseren van de werkdruk van de exploitant en het bieden van aanzienlijke voordelen ten opzichte van concurrerende fabrikanten.

6Het besturingssysteem bestaat uit de hoofdcomputer, servomotoren, PLC, externe controle schakelaars en andere integrale componenten.het verwerkingsprogramma wordt automatisch gegenereerdBovendien kan het programma worden opgeslagen, opgehaald, weergegeven en gecommuniceerd op basis van het werkstuknummer.

7De bewerkingslijn is uitgerust met ondersteunende en klemtoestellen om de verwerking van hoeken met grotere bochten te vergemakkelijken.

Deze monsters illustreren een verscheidenheid aan standaardspecificaties en gatconfiguraties van hoekstaal dat typisch wordt gebruikt bij de bouw van transmissietoren.Zij dienen als visuele referentie voor toekomstige gebruikers of inspecteurs om de operationele prestaties van de apparatuur te beoordelen., waarin duidelijke en meetbare benchmarks worden aangeboden om te bepalen of de apparatuur voldoet aan de vereiste productiestandaarden voor de productie van overbrengingslijnen.

Bij de bouw van ultrahoge-spannings- (UHV) transmissieleningen, waarbij transmissietorens worden blootgesteld aan extreme weersomstandigheden en aanzienlijke belastingen,Deze apparatuur is essentieel voor de verwerking van de hoekstaalonderdelen die de primaire dragende structuren van de torens vormen.. Het verricht efficiënt boor- en stempelwerkzaamheden op het hoekstaal dat wordt gebruikt in torenbomen, kruis-armen en andere kritieke structurele elementen,het waarborgen van nauwkeurige afmetingsnauwkeurigheid en betrouwbare verbindingsprestatiesHet speelt dus een cruciale rol bij het behoud van de structurele integriteit en stabiliteit van de zendtorens gedurende hun gehele levensduur.
