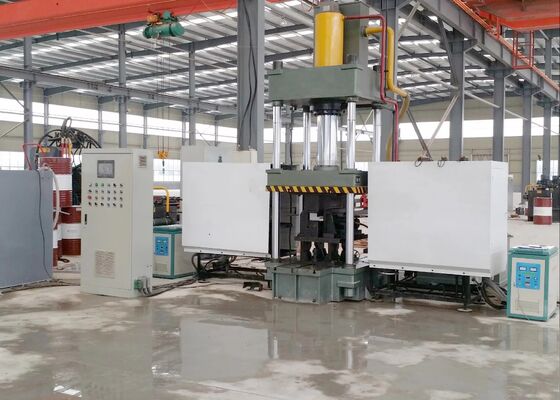

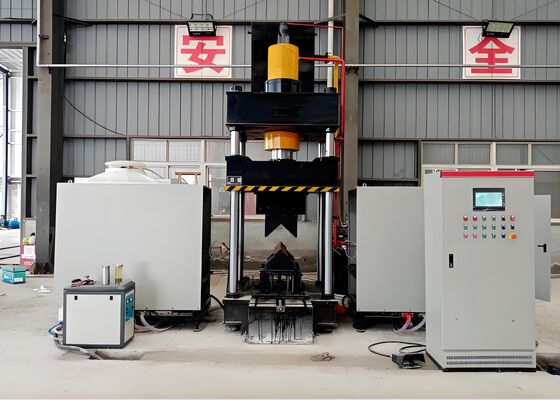

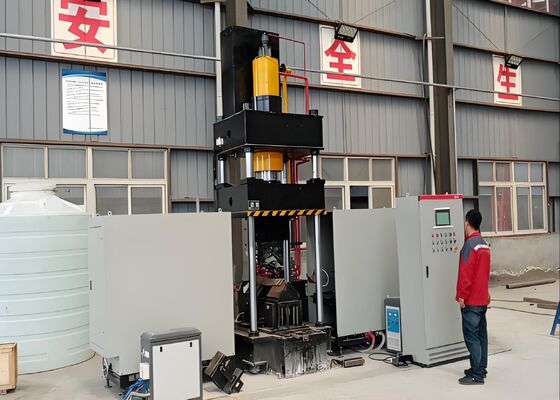

Model HQ360-900 CNC-hoeklijnmachine met een precieze 90° buiggraad bij architectonische metaalbewerking

Model HQ360-900 CNC hoeklijnmachine Nauwkeurige 90° buiggraad in architecturale metaalbewerking


Productintroductie:

Dit CNC thermische buigsysteem is nauwgezet ontworpen en grondig in de fabriek getest om nauwkeurig hoekstaalprofielen en platte metaalplaten te buigen. Het is specifiek ontworpen om te voldoen aan de hoge productiestandaarden die vereist zijn door kritieke industrieën zoals de fabricage van constructiestaal, de productie van mechanische componenten en architecturale metaalbewerking. Met zijn uitzonderlijke vormnauwkeurigheid en betrouwbare operationele consistentie garandeert dit systeem dat gebogen hoekstaal en metaalpanelen voldoen aan precieze dimensionale specificaties en structurele eisen, wat naadloze en efficiënte voortgang in volgende downstream productieprocessen mogelijk maakt.

Productparameters:

Productkenmerken:

1. Het systeem is uitgerust met een Computerized Numerical Control (CNC) Programmable Logic Controller (PLC) en beschikt over een intuïtieve touchscreeninterface, waardoor efficiënte data-invoer en real-time monitoring van operationele parameters mogelijk is. Deze functionaliteit zorgt voor een naadloze en gebruiksvriendelijke ervaring voor routinematige bewerkingen.

2. De machine maakt gebruik van geavanceerde intelligente ultrasone frequentie-inductieverwarmingstechnologie - een geavanceerde oplossing die de productie-efficiëntie verhoogt, de productiekosten verlaagt en volledige naleving van de milieubeschermingsnormen en -voorschriften van de faciliteit garandeert.

3. Als een volledig geïntegreerd systeem elimineert deze apparatuur de noodzaak van extra gereedschappen of matrijsaanpassingen, waardoor de gehele productieprocesconfiguratie wordt geoptimaliseerd en vereenvoudigd.

4. Door gebruik te maken van Computerized Numerical Control (CNC) technologie zorgt dit systeem voor nauwkeurig buigen van werkstukken, waarbij consequent superieure productkwaliteitsnormen worden gehandhaafd en tegelijkertijd de algehele productie-efficiëntie wordt verbeterd.

5. De apparatuur is uitgerust met een zelfstandig hydraulisch systeem en een geïntegreerde elektrische regeleenheid - een geavanceerde opstelling die intuïtieve, gebruiksvriendelijke bediening mogelijk maakt, veilige en betrouwbare prestaties garandeert en productie met hoge volumes ondersteunt.

6. Koudpers technologie is toepasbaar voor het verwerken van hoekstaalcomponenten met afmetingen tot L100×L100×10 (mm), zolang de vereiste buighoek niet meer dan 5 graden bedraagt.

7. De standaard cyclustijd voor koudpersbewerkingen is 10 seconden per werkstuk, terwijl de thermische verwerkingscyclus 120 seconden per eenheid duurt (afhankelijk van de materiaalrang en dimensionale specificaties van de te verwerken componenten). Bovendien begint de fabricage van de werkstukken pas zodra de verwarmingstemperatuur 800 graden Celsius (de roodgloeiende fase) bereikt, met specifieke procesparameters die worden vastgesteld op basis van het materiaaltype en de vereiste toleranties voor de buighoek.

8. Tijdens de thermische behandelingfase, zodra de procesparameters zijn ingesteld, kunnen operators de cyclus starten door op de startknop te drukken of de voetpedaalschakelaar te activeren om de volledig geautomatiseerde operationele sequentie te starten. Deze sequentie volgt een vooraf gedefinieerde reeks stappen, waaronder de verwarmingsinvoer, de toepassing van thermische energie, de terugtrekking van de verwarmingselementen na voltooiing, het klemmen en comprimeren van het werkstuk, het omhoog brengen van de ram, en de uiteindelijke ontlading en terugwinning van het verwerkte werkstuk.

9. In de geïntegreerde thermische verwerkings- en koudpersmodus, zodra de procesparameters zijn geconfigureerd, kunnen koudpersbewerkingen zonder vertraging beginnen. De drukram hoeft niet terug te keren naar zijn thuispositie; in plaats daarvan wordt de onderste persmatrijs verhoogd om een speling van 100 mm te creëren, wat de moeiteloze verwijdering van het werkstuk vergemakkelijkt. Deze geoptimaliseerde operationele flow verhoogt de algehele procesefficiëntie aanzienlijk.

Deze testmonsters, afkomstig van de productielijn van hoekstaal pons-, snij- en markeermachines, voldoen aan de standaard specificaties en verwerkingsparameters die doorgaans worden gebruikt in de hoekstaaltorenindustrie. Ze bieden gebruikers een directe manier om de verwerkingskwaliteit, precisie en vakmanschap van de apparatuur te evalueren - kritieke prestatiecijfers die de capaciteit van de apparatuur aantonen om te voldoen aan de strenge operationele eisen van de productie van hoekstaaltorens.

Bij de constructie van ultrahoogspanningslijnen (UHV), waarbij transmissietorens worden blootgesteld aan extreme weersomstandigheden en aanzienlijke structurele belastingen, speelt deze apparatuur een cruciale rol bij het verwerken van de hoekstaalcomponenten die de primaire dragende structuur van de torens vormen. Het voert betrouwbaar boor- en stempelbewerkingen uit op het hoekstaal dat wordt gebruikt in torenlichamen, dwarsbalken en andere belangrijke structurele componenten, en zorgt voor nauwkeurige precisie en superieure structurele sterkte. Dit proces verbetert de algehele duurzaamheid van de transmissietorens, wat cruciaal is voor de veilige en ononderbroken werking van UHV-energieoverdrachtsystemen.
