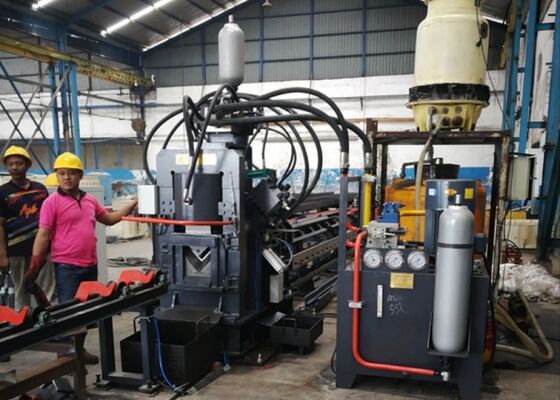

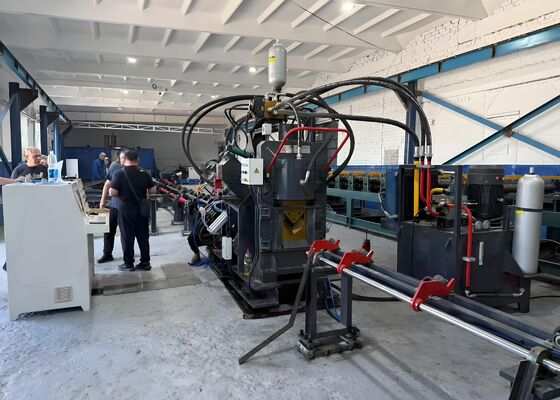

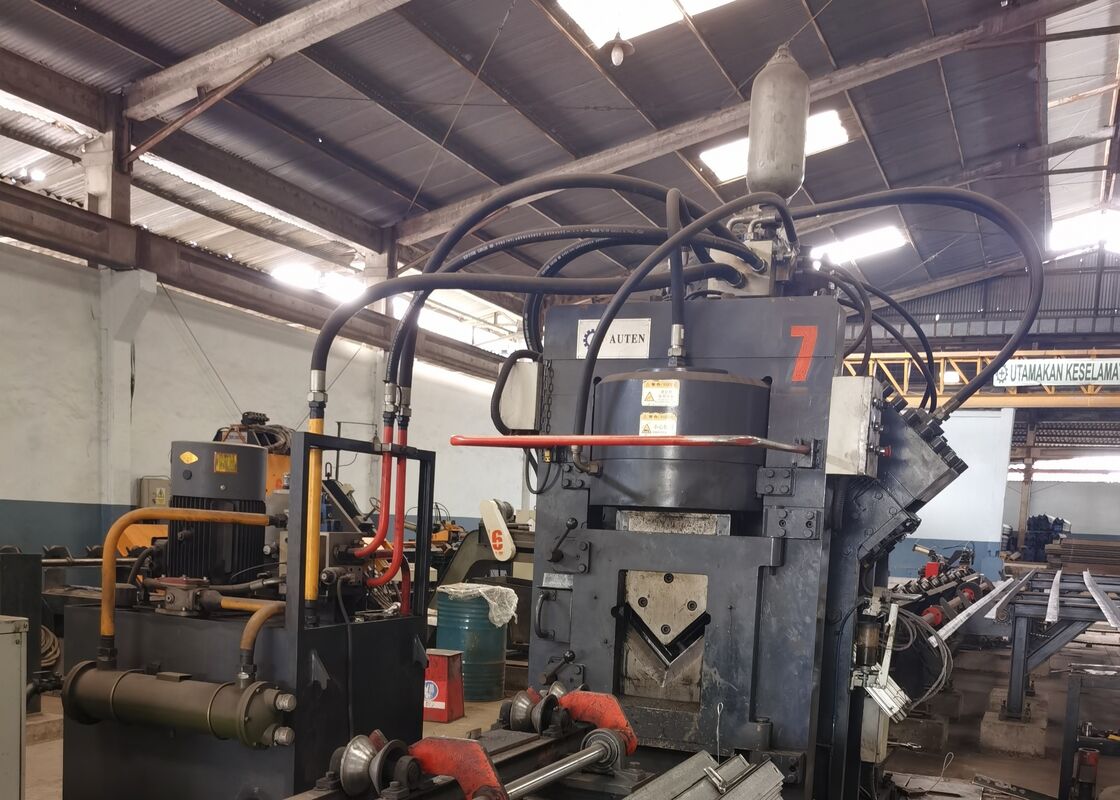

Staalconstructie Vervaardiging Hoek Stalen steken Markering Snijmachine Bouwverwerking
Inleiding tot het product:
De machine is de speciale uitrusting die wordt gebruikt voor hoekstaalpersen, markeren en scheeren op het gebied van hoekstaaltorenindustrie, staalstructuur en gebouwen.
Productparameters:
| Model |
JNC1010 |
| Hoekgrootte (mm) |
40x40x3~100x100x10 |
| Max. doorsteken (diameter х dikte) (mm) |
Φ26х10 |
| Stanskracht (kN) |
630 |
| Markeringskracht (kN) |
630 |
| Snijkracht (kN) |
1000 |
| Max. lengte van de leegte (m) |
12 |
| Max. lengte van de afgewerkte stof (m) |
8 |
| Stoten per zijde |
2 |
| Groep van markeringsletters |
4 |
| Aantal letters per groep |
12 |
| Tekstgrootte ((mm) |
14x10x19 |
| CNC-assen |
3 |
| Snijstand |
Eenvoudig lemmet |
| Koelmethode |
Waterkoeling/Luchtkoeling/Olie koeler |
| Max. voedingssnelheid (m/min) |
80 |
| Programmeringsmodus |
Loftingsoftware of instructieprogrammering |
| Algemene afmeting (m) |
Ongeveer 25x6,5x2.5 |
| De bovenstaande parameters kunnen worden aangepast en gewijzigd volgens de specifieke eisen van de klant. |
Productkenmerken:
1. Neem CNC-technologie, servomotor infeeding, met een hoge efficiëntie, stabiele werkstuk precisie.
2. Er zijn twee of drie sets punch en sterven aan elke zijde die drie soorten punches met verschillende diameters kunnen installeren, kan alle gaten één keer verwerken.
3.De CNC-voedingswagen wordt aangedreven door een wisselstroomservomotor.De foto-elektrische encorder geeft informatie terug.
4. Computer met Chinese/Engelse interface, gemakkelijke bediening en kan de tekening van het werkstuk weergeven. Gemakkelijke programmering,kan handmatig programmeren en kan ook het programma dat wordt gegenereerd door lofting software gebruiken.
5. CNC-invoerwagon wordt aangedreven door servomotor. De foto-elektrische encoder voert de informatie terug. Gesloten lusregeling om hoge positioneringsnauwkeurigheid te garanderen.
6Alle markering, steken en snijden in automatische voltooidheid, alle afgewerkte hoeken kunnen worden losgeladen door een pneumatische omdraaiinrichting om de werksterkte te verlichten.
7De markeringseenheid heeft een gesloten frame met een goede stijfheid.
8Met vermijdde scheerfuncties, zodat vaste hoeken kunnen worden verwerkt.
9Het besturingssysteem bestaat uit een computer, een CNC-systeem, een servomotor, een PLC en een detectie-switch. Alleen om het tekenwerkstuk in te voeren, wordt het verwerkingsprogramma automatisch gegenereerd.
10Het hydraulische systeem wordt hoofdzakelijk gebruikt om het drukpersmateriaal van het drukpersperspersysteem te stampen en de tekenkisten te vervangen.
Deze monsters, die standaardspecificaties en typische verwerkingsscenario's in de hoekstaaltorenindustrie vertegenwoordigen, stellen gebruikers in staat de kwaliteit, precisie,en de vervaardiging van de apparatuurZij dienen als een concreet referentiepunt voor de beoordeling van de prestaties van de apparatuur en de naleving van specifieke productiestandaarden, en ondersteunen aldus goed geïnformeerde,op gegevens gebaseerde beslissingen voor toekomstige toepassingen.
In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and substantial loads—this equipment plays a vital role in processing the angle steel components that constitute the core structure of the towersHet verricht consequent boor- en stempelwerkzaamheden op het hoekstaal dat wordt gebruikt voor torenbomen, kruisarmstukken en andere kritieke structurele elementen.het garanderen van nauwkeurige afmetingen en betrouwbare verbindingen die de algehele stabiliteit van de torens handhaven.
