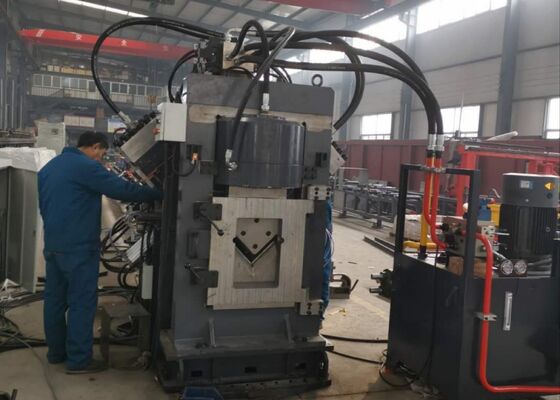

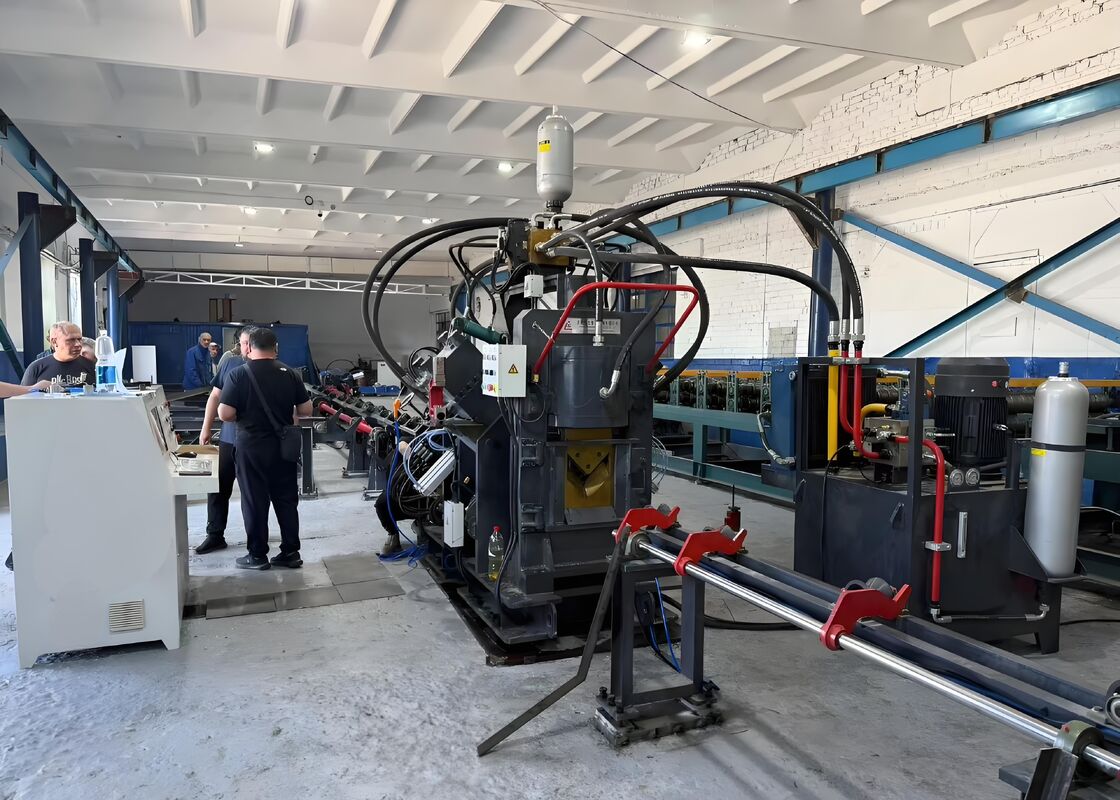

Gegalvaniseerde hoekstaalverwerking CNC-hoeklijn JNC1616 Windturmcomponenten

Gegalvaniseerde hoekstaalverwerking CNC-hoeklijn JNC1616 Windturmcomponenten

Inleiding tot het product:

De machine is de automatische speciale productielijn die wordt gebruikt voor het markeren van hoekstaal, het steken (circulair gat, ovaal gat) en het snijden, voornamelijk in de hoekstaaltorenindustrie,elektrische installaties, opslagfaciliteiten voor structuren en staalconstructies, enz.

Hoofdcomponent:

Deze machine bestaat voornamelijk uit een transversale vervoerband, een roterend laadstelsel, een invoervoerband, een CNC-invoerband, een punch-eenheid, een markeringseenheid, een snij-eenheid, een losvoerband,alsmede hydraulische, elektrische en pneumatische systemen, enz.

Productparameters:

Kenmerken en samenstelling van de onderdelen:

1- Het laden:
Het bestaat hoofdzakelijk uit een horizontale transporttafel en een omverdraaiende laadruimte.
(1) De horizontale transporttafel wordt aangedreven door de tandwielen en de keten en realiseert de synchronisatie van de drie ketens met schakelblokken.Dit maakt het hoekstaal stabiel en laag geluid in het transportproces.
(2) De achteruit- en laadinrichting wordt aangedreven door de tandwielen en de keten, en door een lange as en een zelfgemaakte koppeling om de synchronisatie van drie roterende armen met herwinningsklauw te realiseren.De functie van dit onderdeel neemt het hoekstaal dat moet worden verwerkt in de trog op de materiaal tafel naar het voedingskanaal.

2Het voedingsgedeelte:
Het bestaat voornamelijk uit een voedingskanaal en een CNC-trolley-eenheid.
(1) Het voedingskanaal is samengesteld uit vervoerrollers, beugels, transmissie-racks en bewegende loopbanen.
(2) De voedingswagen bestaat uit een bewegende carrosserie, een klem, een klemcilinder, een schommelcilinder, een servomotor en een encoder.de voedingswagen wordt verplaatst door geleidingsrails op het vlak en de zijkant van de aandrijflijn op het voedingskanaal met de klem volgens de instructies van de computer.

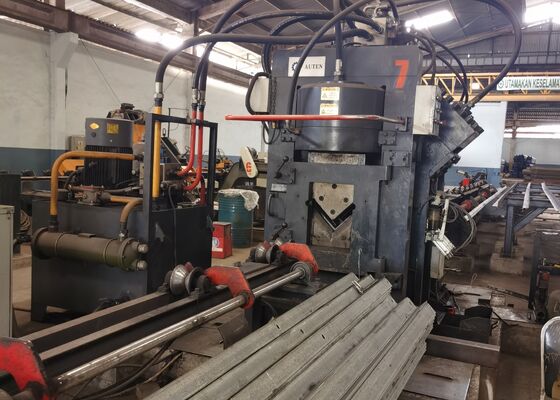

3Het hoofdonderdeel van de machine:
Het is samengesteld uit een drukhoekstaal-eenheid, een markeer-eenheid, een punctie-eenheid en een scheer-eenheid.
(1) De belangrijkste functie van de persingseenheid is het drukken van het hoekstaal om te voorkomen dat het hoekstaal afwijkt, wat leidt tot de nauwkeurigheidsfout.
(2) De markeringseenheid kan de uitwisselingspositie van vier tekens realiseren. Volgens de instructies van de computer, markeer op de door de tekening vereiste positie.Bij de manier handmatige aanpassingsmechanisme wordt toegevoegd, zodat het gemakkelijk is om de positie van het hoofd van het personage te veranderen om zich aan te passen aan de typpositie van verschillende specificaties van hoekstaal.
(3) Punch-eenheid: Aan elke zijde kan worden uitgerust met drie verschillende specificaties van punches, in elke punches is uitgerust met een luchtcilinder.In de zuigerstaaf van de luchtcilinder is er een kussensblok dat zich tussen de punchstaaf en de perskop van de hydraulische cilinder bevindtVolgens de computerinstructies wordt de punch automatisch geselecteerd.de overeenkomstige luchtcilinder wordt geselecteerd om het overeenkomstige kussensblok te duwen om de selectie van de punches te realiseren;
(4) De scheermachine bestaat uit een frame-type carrosserie, een scheercilinder, een bovenknip
Het onderste mesmechanisme kan de splitsing afstemmen op de dikte van het hoekstaal om de snijkwaliteit te waarborgen.

4. Het lossen van een deel van de eindprodukten:
Het is samengesteld uit een rol die het werkstuk ondersteunt en een draaicilinder, waarbij het bewerkte werkstuk via de knop op het knopstation wordt gedraaid en aan de linker- of rechterzijde wordt geplaatst.

5Het hydraulische station bestaat uit een olietank, een hogedruk- en een laagdrukpompgroep, een koeler, een hoofdklepgroep en andere regelklepgroepen.Het wordt gebruikt om werkvermogen te leveren aan elke oliecilinder van de machine.
Het koelsysteem gebruikt olie koeltechnologie om de koelkwaliteit van olie te waarborgen.

6Het elektrische bedieningssysteem:
Het bestaat uit een elektrisch bedieningscabinet, een bedieningsdoos en een trolley bedieningsstation.
(1) Op de hostcomputer is de besturingssoftware geïnstalleerd waarmee de verwerkingsparameters op de computer worden ingevoerd om de programmering af te ronden.De computer identificeert ook de programmering vuur dat is gemaakt van CAD OF CAM.
(2) Met de PLC van de Japanse Mitsubishi Corporation als besturingscentrum is het uitgerust met een CNC-module met drie assen, die samen met de servo's van de X-, A- en B-assen een positiebeheerslus vormt.zodat de PLC en CNC zijn geïntegreerd, waardoor de betrouwbaarheid van het systeem aanzienlijk wordt verbeterd.
(3) De aandrijving op de as van X, A en B gebruikt een geavanceerde AC-borstelloze servomotor om een snelle en nauwkeurige positionering en onderhoudsvrijheid te garanderen.
(4) De besturingssoftware houdt de werking van de machine te allen tijde in de gaten.

Deze monsters, die standaardspecificaties en typische verwerkingsscenario's in de hoekstaaltorenindustrie vertegenwoordigen, stellen gebruikers in staat de kwaliteit, precisie,en de vervaardiging van de apparatuurZij dienen als een concreet referentiepunt voor de beoordeling van de prestaties van de apparatuur en de naleving van specifieke productiestandaarden, en ondersteunen aldus goed geïnformeerde,op gegevens gebaseerde beslissingen voor toekomstige toepassingen.

In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and substantial loads—this equipment plays a vital role in processing the angle steel components that constitute the core structure of the towersHet verricht consequent boor- en stempelwerkzaamheden op het hoekstaal dat wordt gebruikt voor torenbomen, kruisarmstukken en andere kritieke structurele elementen.het garanderen van nauwkeurige afmetingen en betrouwbare verbindingen die de algehele stabiliteit van de torens handhaven.
