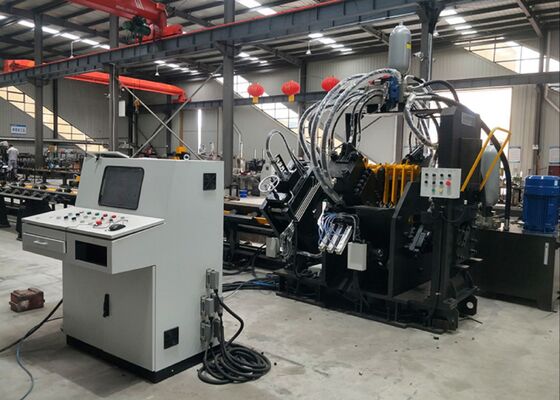

Onderstationstructuur die de Automatische Cnc-ponsmachine van het hoekstaal voor roostertoren vervaardigen

Onderstationstructuur Vervaardiging Automatische Cnc-hoekstaalperfmachine voor roostertoren

Inleiding tot het product:

Deze machine is een apparaat dat het steken, typen en snijden voor het hoekstaal, kanaalstaal en plaat integreert.De structuur van de machine heeft enkele voordelen:

Machinestructuur:

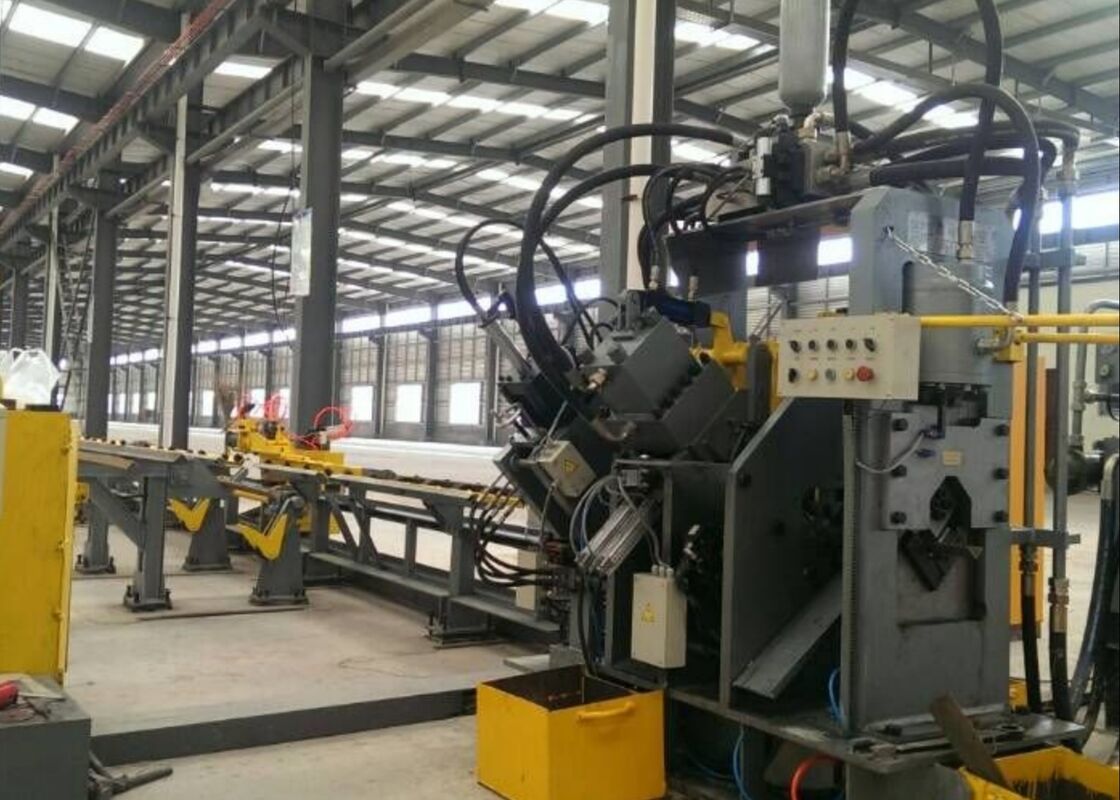

Deze productielijn bestaat uit zes onderdelen: het laden van het werkstuk, het voeden van het werkstuk, de gastmachine, het lossen van het afgewerkte werkstuk, het elektrisch bedienen en het hydraulisch bedienen van het werkstuk.

Productparameters:

Kenmerken en samenstelling van de onderdelen:

1Voedingsdeel

Het voedingsdeel bestaat uit een voedingskanaal en een voedingswagen met numerieke besturing.

Voedingskanaal: bestaat uit een vervoerrol, een beugel, een rek, een precisie-invoergeleiding, zijdelingse plaatsingswielen.
Numerieke besturing voedingswagen: bestaat uit servomotor, aangedreven versnelling, synchronisatiegordel, voedingswagenframe, klemstaaf en klemklauw.

Het werkstuk wordt eerst handmatig in de klem gestuurd.en de voedingsklem wordt automatisch door de servomotor naar de hoofdmachine gestuurd voor het perforeren en snijden volgens de instructies van de computer.

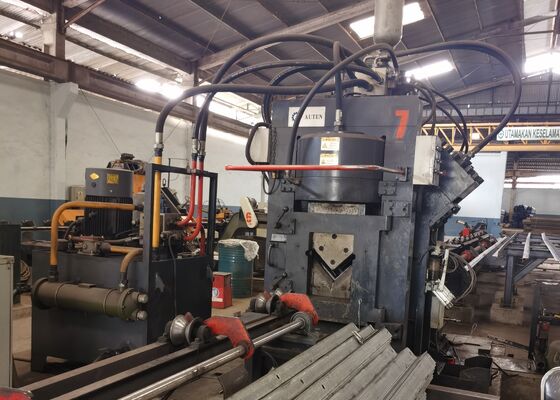

2. Host machine

Dit onderdeel bestaat uit een druk-eenheid, een typing-eenheid, een ondersteunende eenheid, een zijpunct en een scheer-eenheid.

Vergroting van de werkstukken: de vergroting van de werkstukken door de vergroting van de werkstukken door de vergroting van de werkstukken.

Typing-eenheid: bestaat uit een vaste basis van de machine, een oliecilinder die de basis beweegt, een hydraulische krachtkopcilinder,een vierpositiecilinder die de transpositie van vier tekenkistjes realiseert, en een handmatig aanpassingsmechanisme.

Ondersteunende eenheid: bij het voeden van materialen is de ondersteunende eenheid hoger dan de perforatie-eenheid en de typerij-eenheid om te voorkomen dat het hoekstaal het onderste lemma raakt;Bij het perforeren van materialen met een ondersteunende eenheid die lager is dan de perforatie-eenheid en de typerij-eenheid, om de kwaliteit van het typen, steken en snijden te waarborgen.

Punch-eenheid: deze eenheid heeft drie punch-posities aan elke zijde.De positionering van het steken wordt aangedreven door de servomotor door de kogelschroef en de vierkantrail om een hoge positioneringsnauwkeurigheid te garanderen.

Snijmachine: bestaat uit een frame, een hydraulische krachtcilinder, een bovenste mesdoos, een onderste mesdoos, vertaalbureaus, personderdelen en draagonderdelen.kanalen staal, en plaat door de verschillende snijmachines te vervangen.

Het voedingsapparaat kan voorkomen dat het hoekstaal op het onderblad raakt.

3. Eenheid voor het lossen van het afgewerkte werkstuk

Het is samengesteld uit een rol die het werkstuk ondersteunt en een ondersteuningsas.

Druk op de knop om het werkstuk aan de linkerkant of aan de rechterkant te draaien (afhankelijk van de eisen van de klant).

4. Hydraulische krachtsectie
Deze machine heeft een zelfstandig hydraulisch station, wat handig is voor het onderhoud van de apparatuur.De hydraulische klep is verbonden met een klepblokDe spuitgang is verbonden en het hydraulische systeem is strakker.De efficiëntie van het systeem wordt volledig benut.

5Elektrische bediening
Het elektrische besturingssysteem van de machine is geavanceerd en redelijk, de programmering van het werkstuk is eenvoudig te leren en eenvoudig te bedienen.
De besturingssoftware houdt de werking van de machine te allen tijde in de gaten.

Deze monsters, die de standaardspecificaties en de typische verwerkingsomstandigheden in de hoekstaaltorenindustrie weerspiegelen, stellen gebruikers in staat de kwaliteit, nauwkeurigheid en de kwaliteit van de apparatuur rechtstreeks te beoordelen.en vakmanschapZij dienen als tastbare benchmark voor de beoordeling van de prestaties van de apparatuur en de naleving van specifieke productiestandaarden, waardoor geïnformeerde,op gegevens gebaseerde beslissingen voor toekomstige toepassingen.

In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand harsh weather conditions and significant loads—this equipment is essential for processing the angle steel components that form the tower’s core frameworkHet voert consequent boor- en stempelwerkzaamheden uit op het hoekstaal dat wordt gebruikt voor torenbomen, kruis-armen en andere belangrijke structurele elementen.het garanderen van precieze afmetingen en veilige verbindingen die de algehele stabiliteit van de torens handhaven.
