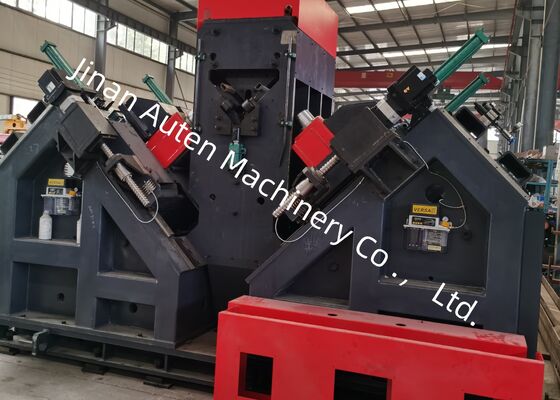

Hoekstaalverwerkingsindustrie CNC Hoekstaalboormachine Constructiestaalproductie

CNC Hoekstaal Bewerkingsindustrie Hoekstaal Boorlijn Constructiestaal Fabricage

Productgebruik:

De productielijn is ontworpen voor het markeren en boren van componenten die worden gebruikt in hoogspanningstorens, communicatiestructuren en staalconstructies.

Productstructuurkenmerken:

De machine bestaat voornamelijk uit een zijdelingse invoertafel, een omkeermechanisme, een invoerkanaal, een CNC-trolleymarkeersysteem, een stempelunit, een booreenheid, een persunit, een eindproducttransporteur, een hydraulisch systeem, een pneumatisch systeem, een besturingssysteem en andere componenten.

Belangrijkste parameters:

Productkenmerken:

1. Deze bewerkingslijn bestaat uit een transversale transporteur, een omkeertransporteur, een invoertransporteur, een CNC-invoertrolley, twee sets booreenheden, één set markeereenheid, automatische losband en bijbehorende hydraulische station, elektrisch koelsysteem. Gebruikt CNC-technologie, servomotor voor invoer, met hoge efficiëntie, stabiele werkstukprecisie.

2. Er is één set booreenheid aan elke zijde. Elke booreenheid kan worden uitgerust met drie boren van verschillende afmetingen. De booreenheid kan de CNC-beweging holistisch realiseren voor verandering van boorafstanden, om zo de nauwkeurigheid van de gaten te garanderen.

3. Rotatiesnelheden van alle spindels zijn traploos instelbaar door middel van een transducer, en invoersnelheden zijn ook traploos instelbaar door middel van snelheidsregelkleppen. De transformatie van de snelle invoer, werk-invoer en snelle terugtrekking van spindels wordt allemaal automatisch voltooid.

4. Eén markeereenheid in de boorlijn. Markeerstanden kunnen gemakkelijk worden ingesteld. Markeren, klemmen van het werkstuk en invoer van de boring worden aangedreven door het hydraulische systeem. Belangrijke componenten zijn geïmporteerd. Circulatiekoelsysteem wordt toegepast om de levensduur van de boren te verlengen.

5. Alle markeringen en boringen worden automatisch voltooid, alle voltooide hoeken kunnen worden gelost door een pneumatisch kantelapparaat om de werklast van de werknemers te verminderen met voordelen ten opzichte van andere fabrikanten.

6. Het besturingssysteem bestaat uit de hostcomputer, servomotor, PLC, externe bewakingsschakelaar, enz. Voer gewoon de afmeting van het werkstuk in, het bewerkingsprogramma wordt automatisch gegenereerd. Bovendien kan het programma worden opgeslagen, geselecteerd, weergegeven en gecommuniceerd op basis van het werkstuknummer.

7. De bewerkingslijn installeert een ondersteunings- en persapparaat om te voldoen aan de eisen voor het bewerken van hoeken met grotere buiging.

Deze monsters bestrijken een breed spectrum van standaard specificaties en gatenpatronen van hoekstaal dat wordt gebruikt bij de constructie van hoogspanningstorens. Ze stellen potentiële gebruikers of inspecteurs in staat om de operationele effectiviteit van de apparatuur visueel te evalueren, en bieden tastbare en eenvoudige referenties om te bepalen of de apparatuur voldoet aan de praktische productienormen die vereist zijn voor de productie van hoogspanningstorens.

Bij de constructie van ultra-hoogspanningslijnen (UHV), waar hoogspanningstorens bestand moeten zijn tegen extreme weersomstandigheden en zware belastingen, speelt deze apparatuur een cruciale rol bij het bewerken van hoekstaalcomponenten voor de belangrijkste draagstructuren van de torens. Het voert boor- en stempelbewerkingen uit op het hoekstaal dat wordt gebruikt in torenlichamen, dwarsarmen en andere essentiële constructiecomponenten, waardoor hoge dimensionale precisie en betrouwbare verbindingsprestaties worden gegarandeerd. Dit zorgt op zijn beurt voor de structurele stabiliteit op lange termijn van de hoogspanningstorens gedurende hun gehele levensduur.
