Inleiding tot het product:

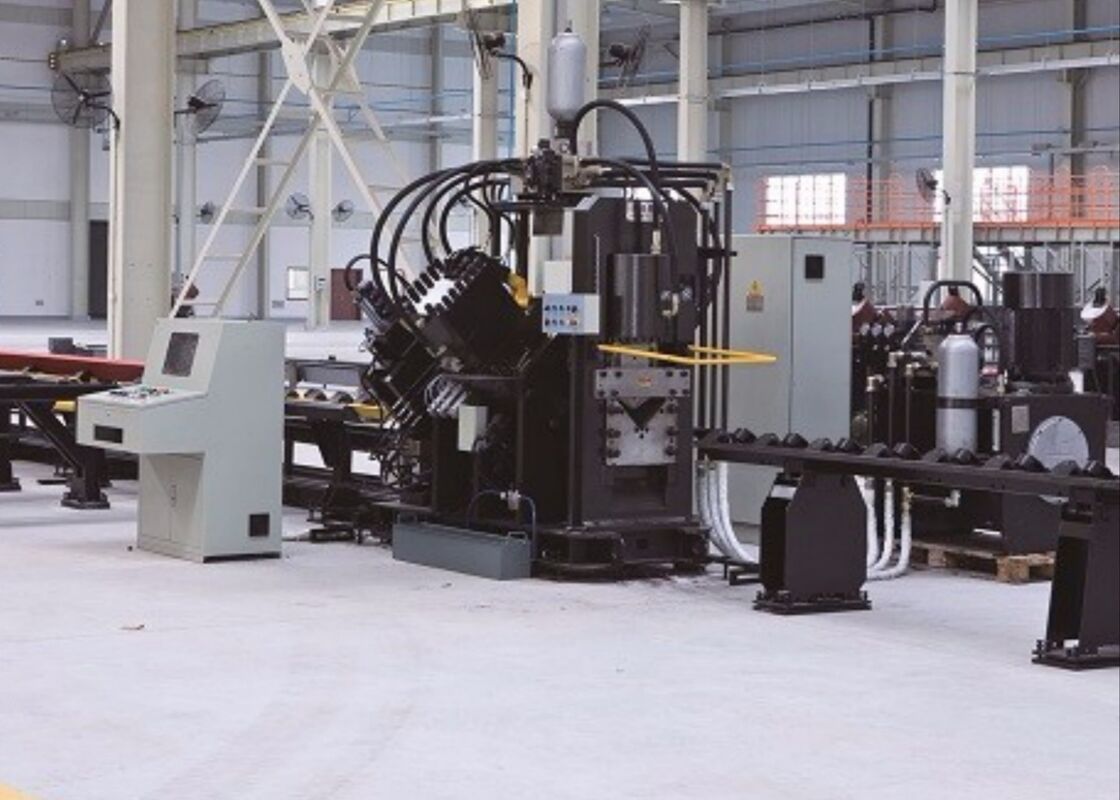

De machine is een geautomatiseerde, gespecialiseerde productielijn die is ontworpen voor het markeren, steken (cirkelvormige en ovale gaten) en het snijden van staal.Het wordt voornamelijk gebruikt in industrieën zoals de hoekstaaltorensector, elektrische installaties, structurele opslagfaciliteiten en staalconstructies, onder andere.

Hoofdcomponent:

Deze machine bestaat hoofdzakelijk uit een transversale transportband, een roterend laad­systeem, een transportband met inlaat, een CNC-inlaatwagon, een punctie­eenheid, een markeer­eenheid, een snij­eenheid,met een vermogen van meer dan 50 W, evenals onder andere hydraulische, elektrische en pneumatische systemen.

Productparameters:

Kenmerken en samenstelling van de onderdelen:

1Laadruimte:

Deze sectie bestaat voornamelijk uit een horizontale transporttafel en een roterende laadruimte.
(1) De horizontale transporttafel werkt via tandwielen en ketens, waardoor de synchronisatie van drie ketens met schakelblokken wordt gewaarborgd.Dit ontwerp zorgt voor een stabiel en geruisloos transport van hoekstaal tijdens het proces.
(2) De roterende laadruimte wordt aangedreven door tandwielen en ketens, waarbij gebruik wordt gemaakt van een lange as en een aangepaste koppeling om drie roterende armen te synchroniseren met terugwinnende klauwen.Dit systeem vervoert het hoekstaal van de trog van de materiaaltabel naar het voedingskanaal voor verdere verwerking.

2Voedingssectie:

Deze sectie bestaat voornamelijk uit het voedingskanaal en de CNC-trolley-eenheid.
(1) Het voedingskanaal omvat vervoerrollers, dragerbeugels, transmissie-racks en bewegende loopbanen.
(2) De voedingswagen bestaat uit een bewegende carrosserie, een klem, een klemcilinder, een schommelcilinder, een servomotor en een encoder.de voedingswagen wordt geleid door rails op zowel het vlak als de zijkant van het aandrijflijn in het voedingskanaal, de klem volgens de instructies van het bedieningssysteem te bewegen.

3. Hoofdonderdelen van de machine:

Deze sectie bestaat uit de hoekstaalpers, de markeringseenheid, de punchseenheid en de scheereenheid.
(1) De belangrijkste functie van de persingseenheid is het vasthouden van het hoekstaal op zijn plaats, waardoor afwijkingen die tijdens het proces tot onnauwkeurigheden kunnen leiden, worden voorkomen.
(2) De markeringseenheid is in staat de posities van vier karakters te verwisselen..Er is een handmatig aanpassingsmechanisme om de hoofdstukken gemakkelijk te kunnen verplaatsen, zodat ze kunnen worden aangepast aan verschillende specificaties van hoekstaal.
(3) De perforatie-eenheid is ontworpen met drie verschillende perforatie-specificaties aan elke zijde.en een dempblok is geplaatst op de zuigerstaaf van de luchtcilinder, gelegen tussen de punchstaaf en de drukkop van de hydraulische cilinder.de juiste punch wordt automatisch geselecteerd door de overeenkomstige luchtcilinder te activeren, die vervolgens de kussen blok duwt om de juiste punch te kiezen.
(4) De scheermachine bestaat uit een frameconstructie, een scheercilinder, een bovenste mesmechanisme en een onderste mesmechanisme.Het onderste mesmechanisme kan worden ingesteld om de kloof te regelen volgens de dikte van het hoekstaal, waardoor kwalitatief hoogwaardige snijwerkzaamheden worden gewaarborgd.

4Afdeling lossen voor eindprodukten:

Deze sectie bestaat uit rolletjes die het werkstuk ondersteunen en een draaiende cilinder.de bewerkte werkstukken worden omgedraaid en naargelang de behoefte aan de linker- of rechterzijde geplaatst.

5Hydraulisch station:

Het hydraulische station bestaat uit een olietank, hoog- en laagdrukpompeenheden, een koeler, een hoofdklepassemblage en diverse andere regelklepgroepen.Het doel is om hydraulische stroom te leveren aan elke oliecilinder van de machineHet koelsysteem maakt gebruik van olie-koelingstechnologie om een effectieve koeling te garanderen en de kwaliteit van de olie te behouden.

6Elektrisch besturingssysteem:

Het elektrische bedieningssysteem bestaat uit een elektrische bedieningskast, een bedieningsdoos en een bedieningsstation voor de trolley.
(1) De hostcomputer is uitgerust met een besturingssoftware waarmee verwerkingsparameters voor programmering kunnen worden ingevoerd. De computer kan ook programmabestanden die zijn gegenereerd door CAD- of CAM-systemen herkennen.
(2) Het systeem maakt gebruik van een Mitsubishi Electric PLC uit Japan als kernbesturingseenheid, geïntegreerd met een CNC-module met drie assen.verbetering van de integratie van de PLC en CNC om de betrouwbaarheid van het systeem aanzienlijk te verbeteren.
(3) De aandrijvingen van de as X, A en B worden aangedreven door geavanceerde AC-servomotoren zonder borstels, die een hoge snelheid en nauwkeurige positionering garanderen en geen onderhoud vereisen.
(4) De besturingssoftware houdt de werking van de machine continu in de gaten.

Deze monsters, die de standaardspecificaties en de typische verwerkingsomstandigheden in de hoekstaaltorenindustrie weerspiegelen, stellen gebruikers in staat de kwaliteit, nauwkeurigheid,en vakmanschap van de apparatuurZij dienen als tastbare benchmark voor de beoordeling van de prestaties van de machine en de naleving van specifieke productiestandaarden en vergemakkelijken aldus deop gegevens gebaseerde beslissingen voor potentiële toepassingen.

In the construction of ultra-high voltage (UHV) transmission lines—where towers must withstand harsh weather conditions and heavy loads—this equipment is essential for processing the angle steel components that form the backbone of the towers. Het voert op betrouwbare wijze boor- en stempelwerkzaamheden uit op het hoekstaal dat wordt gebruikt in torenbomen, kruis-armen en andere belangrijke structurele elementen,het garanderen van precieze afmetingen en veilige verbindingen die de algehele stabiliteit van de torens handhaven.
