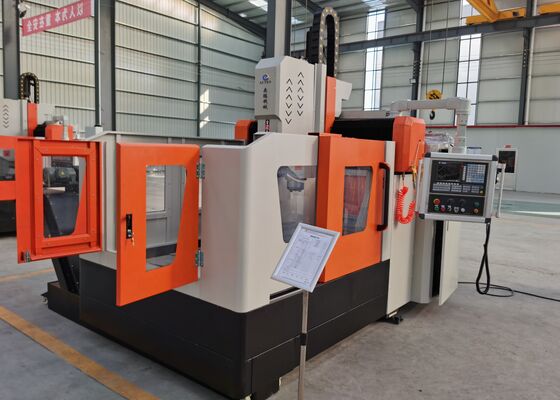

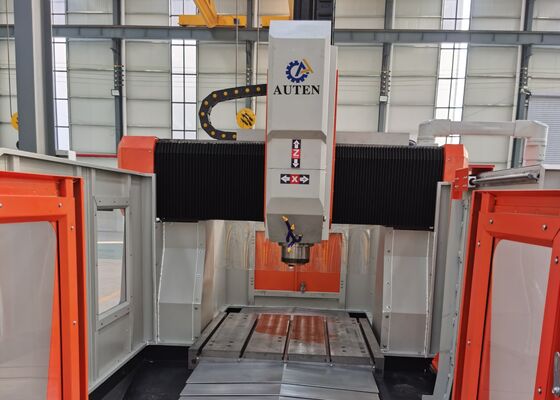

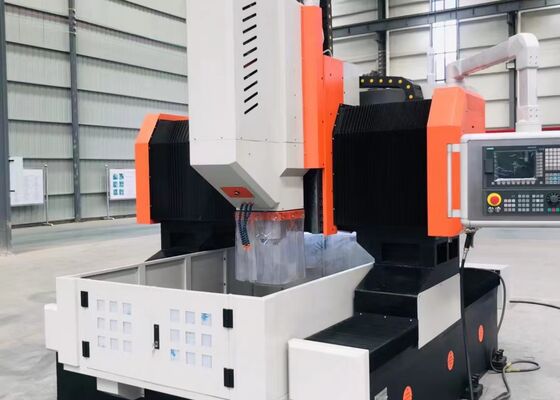

Windenergieproductie Gebruik dikke plaat Boren Vaste werktafel CNC-boremachine Plaatverwerking

Boormachine met vast werktafel CNC voor plaatverwerking in de windenergieopwekking

Productintroductie:

De machine is primair ontworpen voor het boren van buisplaatplaten en flenzen, met een gatdiameter van minder dan φ80mm. De belangrijkste functies omvatten boren, ruimen, kotteren, tappen, verzinken en frezen. Het is compatibel met zowel hardmetalen als standaard boren. Het CNC-besturingssysteem is gebruiksvriendelijk en zorgt voor een eenvoudige bediening. De machine levert uitzonderlijke nauwkeurigheid in zijn prestaties.

Productconfiguratie:

Productkenmerken

1. Het machineframe en de dwarsbalk zijn geconstrueerd met een gelaste gefabriceerde structuur, die een uitgebreide verouderingswarmtebehandeling ondergaat om hoge precisie te garanderen. De werktafel, de transversale schuiftafel en de ram zijn allemaal gemaakt van gietijzer, wat zorgt voor verbeterde duurzaamheid en stabiliteit.

2. Het dubbele servo-aandrijfsysteem aan beide zijden van de X-as garandeert een nauwkeurige en parallelle beweging van het portaal, wat zorgt voor een uitstekende haaksheid tussen de Y- en X-assen.

3. De werktafel is gemaakt van gietijzer, wat zorgt voor stabiele en betrouwbare prestaties.

4. De boorspil is een stijf, zeer nauwkeurig BT40-type, uitgerust met een intern koelsysteem voor efficiënte werking en eenvoudige gereedschapswissels. Het spiltoerental varieert van 30 tot 3000 tpm.

5. Twee plaat-ketting-type spanenverwijderingsapparaten zijn aan beide zijden van de werktafel geïnstalleerd. Deze apparaten verzamelen spanen en koelmiddel, waardoor efficiënte recycling van de koelvloeistof mogelijk is.

6. De machine is uitgerust met twee koelmethoden – interne en externe koeling – die beide voldoende druk en debiet leveren. Bovendien is het voorzien van componenten voor het bewaken van het koelmiddelpele om de juiste smering en koeling van de boorgereedschappen te garanderen.

7. De machine bevat een automatisch smeersysteem dat consistente en betrouwbare smering levert aan kritieke bewegende componenten, zoals de lineaire geleidingen, kogelomloopspillen en rollagers, waardoor de levensduur van deze belangrijke onderdelen wordt verlengd.

8. Het CNC-besturingssysteem is de 828D, die robuuste functionaliteit, automatische CAD-CAM-programmering, gebruiksvriendelijke bediening, samen met automatische waarschuwingen en foutcompensatie biedt.

9. De machine maakt gebruik van belangrijke uitbestede componenten van wereldwijd erkende merken, waaronder de lineaire rolgeleidingen, kogelomloopspillen, servomotoren en -aandrijvingen, spil, CNC-besturingssysteem, hydraulische pomp, kleppen en koelpompen. Dit zorgt voor de uitzonderlijke betrouwbaarheid en stabiele prestaties van de machine.

De CNC portaal plaat snijmachine is een robuuste industriële oplossing, nauwgezet ontworpen voor de precieze verwerking van plaatvormige componenten en structurele elementen. Deze machine is specifiek afgestemd op het verwerken van werkstukken zoals flenzen, schijven, ringen en vlakke platen, mits de materiaaldikte binnen het aangewezen effectieve bewerkingsbereik van de machine valt.

In staalconstructiefabrieken voert deze plaatboormachine nauwkeurige boor- en freesbewerkingen uit op constructieplaten en verbindingscomponenten, wat een solide basis vormt voor de constructie van veerkrachtige staalconstructies. In de windenergiesector levert het hoogwaardige bewerkingen voor windmolentorens en flenzen – essentiële processen die garanderen dat deze componenten bestand zijn tegen zware omgevingsomstandigheden, waaronder extreme winden en temperatuurschommelingen. Voor bruggenbouwprojecten verwerkt de apparatuur brugliggers en ondersteuningen, wat zorgt voor de vorming van stabiele en duurzame verbindingen die bestand zijn tegen dynamische belastingen gedurende de verlengde levensduur van de brug.
