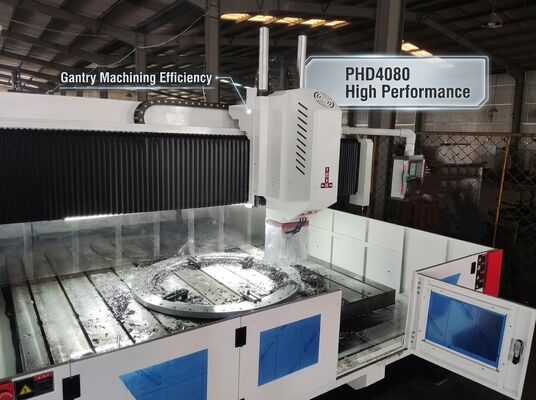

Van toepassing op de industrie CNC-brugboormachine van windenergie, model PHD4080

Van toepassing op CNC portaalboren voor de windenergie-industrie Model PHD4080

Productintroductie:

Deze machine is een portaal-type mobiele CNC hogesnelheidsboor- en freesunit. Het is voornamelijk ontworpen voor boor-, tap- en freesbewerkingen op werkstukken zoals staalplaten, flenzen, warmtewisselaars, buisplaten en zwenklagers. Hardmetalen boren worden gebruikt voor boren op hoge snelheid met interne koeling. De machine is uitgerust met KND of CNC systeem busbesturing, wat zorgt voor bedieningsgemak en automatisering, hoge precisie en geschiktheid voor kleine tot middelgrote productiebatches met een verscheidenheid aan producten.

Productconfiguratie:

Productkenmerken

1. De machine bestaat voornamelijk uit een bed, werktafel, beweegbaar portaal, verticale ram-type boorkop, hydraulisch systeem, pneumatisch systeem, koelsysteem, gecentraliseerd smeersysteem, elektrische besturingssysteem en een automatisch spaanafvoersysteem.

2. In deze serie machines zijn de werktafel en het portaal aparte componenten, waarbij het portaal op twee bases beweegt. Dit ontwerp verbetert de verwerkingsstabiliteit en precisie aanzienlijk en biedt een hoge belastbaarheid.

3. De werktafel is gemaakt van hoogwaardig grijs gietijzer voor superieure duurzaamheid en prestaties.

Het machinebed en de werktafel zijn vervaardigd uit hoogwaardig grijs ijzer (HT300), met spanningsvermindering door middel van twee ontlaatbehandelingen. Om resonantie tijdens het boorproces te elimineren en de levensduur van de legeringsboor te verlengen, is een aparte constructie voor het bed en de werktafel geïmplementeerd.

1. Het automatische spaanafvoer- en circulatiekoelsysteem minimaliseert niet-productieve tijd en vermindert de arbeidsintensiteit. De operator hoeft alleen werkstukken te laden en te lossen en de boren te vervangen.

2. De machine is uitgerust met een Taiwan BT50 spil, met interne koeling en hoge precisie. Het is compatibel met hardmetalen boren. Bovendien is de machine voorzien van een pneumatische gereedschapscilinder voor eenvoudigere gereedschapswissels. De krachtige hoofdspilmotor wordt aangedreven door een servo-gestuurde synchrone riem, waardoor een breed scala aan rotatiesnelheden kan worden bereikt.

3. Deze CNC boormachine is specifiek ontworpen op basis van de kenmerken van het werkstuk en de precisie-eisen. Het heeft een compacte en flexibele structuur, wat zorgt voor optimale verwerkingsprestaties. Of de gaten nu in een cirkelvormig of lineair patroon zijn gerangschikt, de machine voltooit de taak snel en nauwkeurig. Als gevolg hiervan biedt het een zeer kosteneffectieve oplossing.

De CNC portaalplaatzaagmachine is een robuuste industriële oplossing, nauwgezet ontworpen voor de nauwkeurige verwerking van plaatvormige componenten en structurele elementen. Deze machine is specifiek geoptimaliseerd voor het bewerken van werkstukken zoals flenzen, schijven, ringen en vlakke platen, mits de materiaaldikte binnen het gespecificeerde effectieve bewerkingsbereik van de machine valt.

In staalconstructiefabrieken levert deze plaatboormachine nauwkeurige boor- en freesbewerkingen op constructieplaten en verbindingscomponenten, wat een solide basis biedt voor de betrouwbare assemblage van staalconstructies. Binnen de windenergiesector biedt het hoogwaardige bewerkingen voor windmolentorens en flenzen—essentiële processen die ervoor zorgen dat deze componenten bestand zijn tegen veeleisende omgevingsomstandigheden, zoals extreme wind en temperatuurschommelingen. Voor bruggenbouwprojecten bewerkt de apparatuur brugliggers en ondersteuningen, wat zorgt voor stabiele en duurzame verbindingen die bestand zijn tegen dynamische belastingen gedurende de lange levensduur van de brug.
