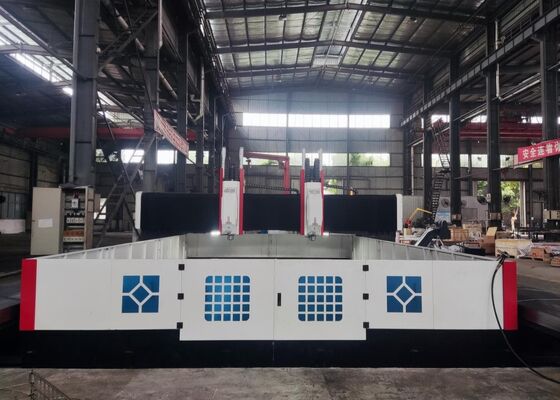

Warmtewisselaar gebruik Plate Cnc boormachine Stalen plaat markering machine Model PHD4080

Plaatboormachine CNC voor warmtewisselaars, markeermachine voor staalplaten, model PHD4080

Productintroductie:

Deze apparatuur is een portaal-type mobiele CNC-hogesnelheidsboor- en freesunit, speciaal ontworpen voor boor-, tap- en freesbewerkingen op componenten zoals staalplaten, flenzen, warmtewisselaars, buisplaten en zwenkwielen. Het maakt gebruik van hardmetalen boren met interne koeling voor hogesnelheidsboorapplicaties. Het systeem is geïntegreerd met KND- of CNC-busbesturing, wat gebruiksvriendelijke bediening vergemakkelijkt en automatisering, hoge precisie en aanpasbaarheid voor kleine tot middelgrote productievolumes voor een breed scala aan producten ondersteunt.

Productconfiguratie:

Productkenmerken

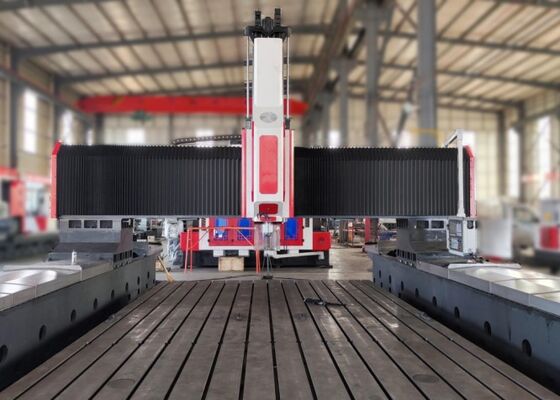

1. De machine bestaat voornamelijk uit een basis, werktafel, beweegbaar portaal, verticale ram-type spilassemblage, hydraulisch systeem, pneumatisch systeem, koelsysteem, gecentraliseerd smeersysteem, elektrische besturingssysteem en een automatisch spanenafvoermechanisme.

2. In deze machine serie zijn de werktafel en het portaal afzonderlijke componenten, waarbij het portaal op twee aparte bases werkt. Deze configuratie verbetert de verwerkingsstabiliteit en nauwkeurigheid aanzienlijk, en biedt een verbeterde belastbaarheid.

3. De werktafel is vervaardigd uit hoogwaardig grijs gietijzer, wat zorgt voor uitzonderlijke duurzaamheid en optimale prestaties.

Het machinebed en de werktafel zijn vervaardigd uit hoogwaardig grijs ijzer (HT300), met spanningsvermindering door middel van een dubbele ontlating warmtebehandeling. Om resonantie tijdens boorbewerkingen te minimaliseren en de levensduur van de hardmetalen boor te verlengen, is een onderscheidend ontwerp voor het bed en de werktafel aangenomen.

1. De geautomatiseerde spanenafvoer en recirculerende koelsystemen minimaliseren effectief de stilstand en verminderen de werkdruk van de operator. De primaire taken van de operator zijn beperkt tot het laden en lossen van werkstukken en het vervangen van de boren.

2. De machine is uitgerust met een Taiwan BT50 spil, ontworpen voor interne koeling en hoge precisie prestaties. Het is volledig compatibel met hardmetalen boren. Bovendien is de machine voorzien van een pneumatische gereedschapscilinder om naadloze gereedschapswissels te vergemakkelijken. De krachtige hoofdspilmotor wordt aangedreven door een servo-gestuurde synchrone riem, waardoor deze een breed scala aan rotatiesnelheden kan accommoderen.

3. Deze CNC-boormachine is nauwkeurig ontworpen om te voldoen aan de specifieke kenmerken van het werkstuk en de precisie-eisen van de toepassing. Het beschikt over een compacte en veelzijdige structuur, wat zorgt voor een optimale verwerkings efficiëntie. Of de gaten nu in een cirkelvormige of lineaire configuratie zijn gerangschikt, de machine voert de taak met snelheid en nauwkeurigheid uit, waardoor het een zeer kosteneffectieve oplossing is.

De CNC portaalplaat snijmachine is een duurzame industriële oplossing, zorgvuldig ontworpen voor de precieze verwerking van plaatvormige componenten en constructiedelen. Deze machine is speciaal afgestemd op het verwerken van werkstukken zoals flenzen, schijven, ringen en vlakke platen, zolang de materiaaldikte binnen de gespecificeerde effectieve bewerkingscapaciteit van de machine valt.

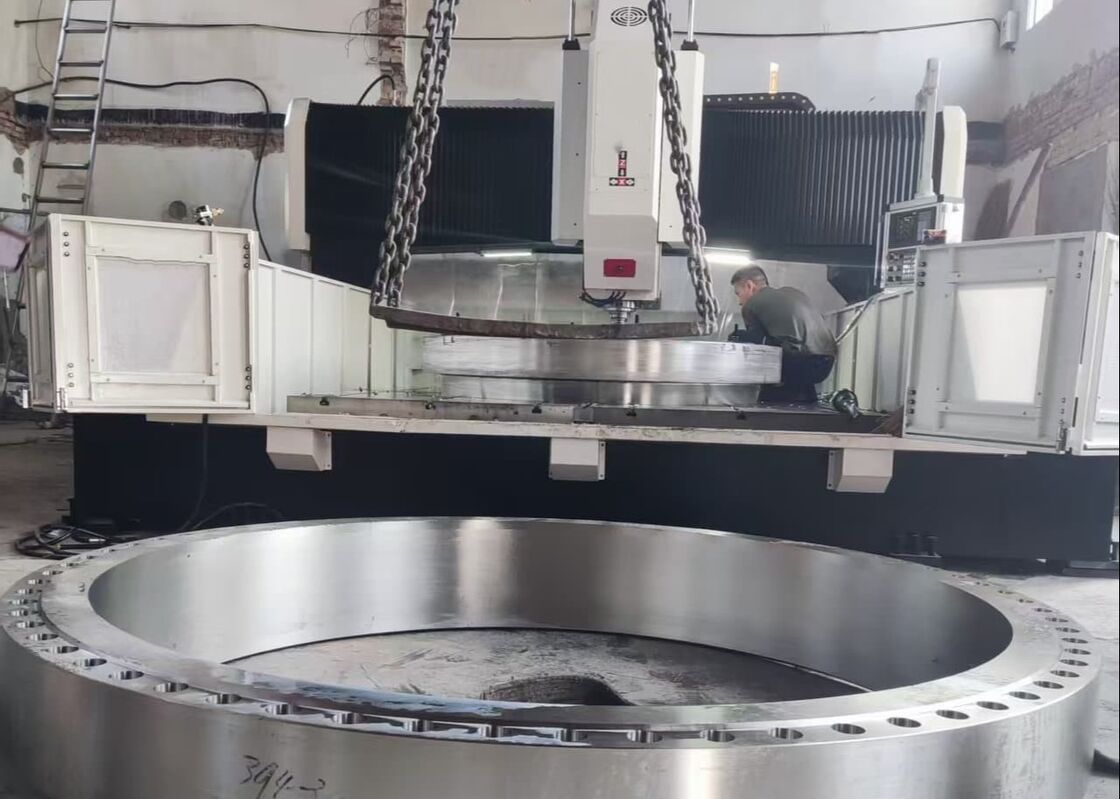

In staalconstructiefabrieken levert deze plaatboormachine nauwkeurige boor- en freesbewerkingen op constructieplaten en verbindingsdelen, wat een betrouwbare basis vormt voor de robuuste assemblage van staalconstructies. In de windenergie-industrie levert het precisiebewerkingen voor windmolentorens en flenzen - kritieke processen die ervoor zorgen dat deze componenten bestand zijn tegen zware omgevingsomstandigheden, waaronder extreme wind- en temperatuurvariaties. Voor bruggenbouwprojecten verwerkt de apparatuur brugliggers en ondersteuningen, wat zorgt voor stabiele en duurzame verbindingen die bestand zijn tegen dynamische belastingen gedurende de lange levensduur van de brug.
