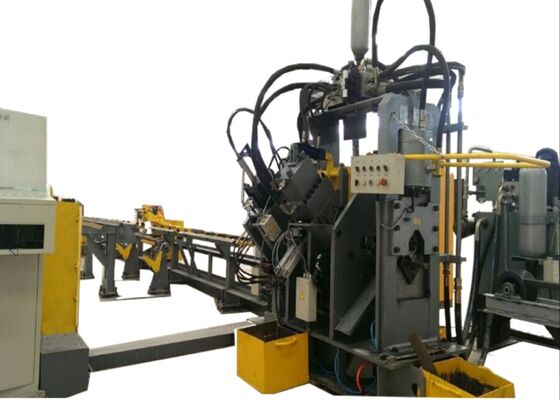

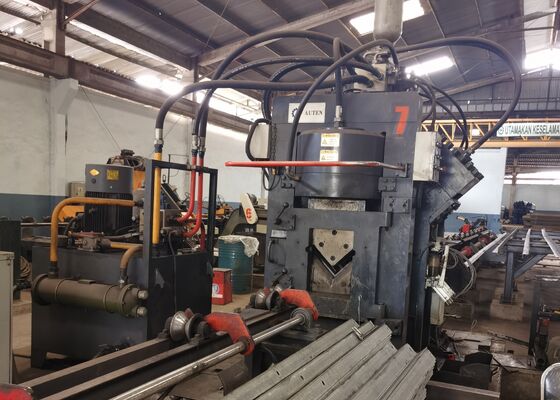

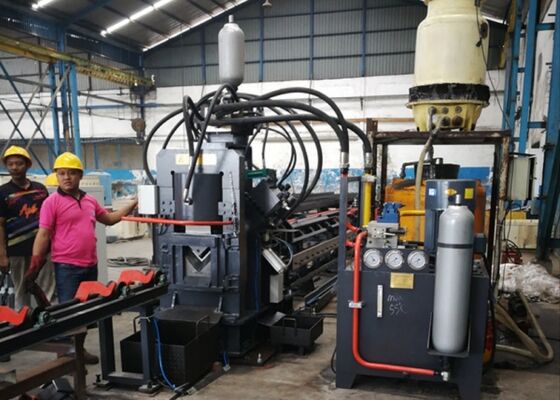

3 ponsen per zijde CNC-hoekstaal Metaalponsen Snijmachine Lijnmodel JNC1616

3 Punches per Side Cnc Angle Steel Metal Punching Cutting Machine Line Model JNC1616

Inleiding tot het product:

De machine is een geautomatiseerde productielijn die is ontworpen voor het markeren, steken (cirkelvormige en ovale gaten) en snijden van hoekstaal.Het wordt voornamelijk gebruikt in industrieën zoals hoek staal toren productie, elektrische installaties, structurele opslagoplossingen en constructie van staalconstructies, onder andere.

Hoofdcomponent:

Deze machine bestaat hoofdzakelijk uit een transversale vervoerband, een roterend laadsysteem, een invoervoerband, een CNC-invoerwagon, een punch-eenheid, een markeer-eenheid, een snij-eenheid,met een vermogen van meer dan 50 W, evenals hydraulische, elektrische en pneumatische systemen, onder andere componenten.

Productparameters:

Kenmerken en samenstelling van de onderdelen:

1Laadruimte:

Het laadsysteem bestaat voornamelijk uit een horizontale transporttafel en een roterende laadruimte.
(1) De horizontale transporttafel wordt aangedreven door tandwielen en ketens, die zorgen voor de synchronisatie van drie ketens die zijn uitgerust met versnellingsblokken.Deze opstelling garandeert een stabiele en geruisarme werking tijdens het vervoer van het hoekstaal.
(2) De roterende laadruimte wordt eveneens aangedreven door tandwielen en ketens.De belangrijkste functie van dit systeem is het overbrengen van het hoekstaal van de trog op de materiaal tafel naar het voedingskanaal.

2Voedingssectie:

Het voersysteem bestaat voornamelijk uit het voerkanaal en de CNC-trolley-eenheid.
(1) Het voedingskanaal bestaat uit vervoerrollers, beugels, transmissie-racks en bewegende loopbanen.
(2) De voedingswagen omvat het bewegende lichaam, de klem, de klemcilinder, de schommelcilinder, de servomotor en de encoder.de voedingswagen beweegt langs de geleidingsrails op het vlak en aan de zijkant van het aandrijflijn in het voedingskanaal, waarbij de klem de opdrachten van de computer volgt.

3. Hoofdstukken van de machine:

Het primaire systeem bestaat uit de hoekstaalpers, de markeringseenheid, de ponseenheid en de scheereenheid.
(1) De belangrijkste functie van de persinstallatie is druk uitoefenen op het hoekstaal, waardoor afwijkingen worden voorkomen en aldus mogelijke discrepanties in nauwkeurigheid worden geëlimineerd.
(2) De markeringseenheid is ontworpen om positieveranderingen binnen het vier-tekensvak te vergemakkelijken.het markeert het hoekstaal op bepaalde plaatsen op basis van de tekeningEen handmatig aanpassingsmechanisme is eveneens meegeleverd, waardoor het hoofd van het karakter gemakkelijk kan worden verplaatst om de compatibiliteit met verschillende hoekstaalspecificaties te waarborgen.
(3) De perforatie-eenheid is uitgerust met drie verschillende specificaties van ponsen aan elke zijde, waarbij elke pons een luchtcilinder bevat.De zuigerstaaf van elke luchtcilinder is voorzien van een kussensblok, geplaatst tussen de punchstaaf en de drukkop van de hydraulische cilinder.het uitlokken van de overeenkomstige luchtcilinder om het aangewezen kussensblok te duwen, waardoor de punch selectie mogelijk wordt gemaakt.
(4) De scheermachine bestaat uit een raamconstructie, een scheercilinder, een mechanisme met bovenste en een mechanisme met onderste scheerblad.Het mechanisme van het onderblad is verstelbaar voor verschillende hoekdiktes van staal, waardoor optimale snijprestaties worden gewaarborgd.

4- Uitladen van eindproducten:
Het systeem bestaat uit een rol die het werkstuk ondersteunt en een roterende cilinder.het bewerkte werkstuk wordt omgedraaid en naargelang het vereiste aan de linkerkant of aan de rechterkant geplaatst.

5Hydraulisch station:
Het hydraulische station omvat een olietank, een pompset voor hoge en lage druk, een koeler, een hoofdklep en andere regelklepverzamelingen.De primaire functie is het leveren van stroom aan de hydraulische cilinders van de machineHet koelsysteem maakt gebruik van olie koelingstechnologie om de optimale olie temperatuur te handhaven en een efficiënte koelprestatie te garanderen.

6Elektrisch besturingssysteem:
Het elektrische bedieningssysteem bestaat uit een elektrische bedieningskast, een bedieningsbox en een mobiel bedieningsstation.

(1) De hostcomputer is uitgerust met een besturingssoftware die de invoer van verwerkingsparameters voor programmering vergemakkelijkt.Het is ook in staat om programmeringsbestanden die door CAD- of CAM-systemen worden gegenereerd te herkennen.

(2) Het systeem maakt gebruik van een Mitsubishi PLC uit Japan als kernbesturingseenheid, geïntegreerd met een drieassige CNC-module.met een vermogen van niet meer dan 50 W, waardoor naadloze integratie tussen de PLC en CNC wordt gewaarborgd, waardoor de betrouwbaarheid van het systeem aanzienlijk wordt verbeterd.

(3) Het aandrijfsysteem voor de assen X, A en B maakt gebruik van geavanceerde wisselstroom servomotoren zonder borstels, die een snelle en precieze positionering garanderen zonder onderhoudsbehoeften.

(4) De besturingssoftware houdt de werking van de machine continu in de gaten.met inbegrip van de oorzaak en aanbevolen corrigerende maatregelen.

Deze monsters, die standaardspecificaties en typische verwerkingsomstandigheden in de hoekstaaltorenindustrie vertegenwoordigen, stellen gebruikers in staat om de kwaliteit, precisie,en vakmanschapZij fungeren als tastbaar referentiepunt voor de beoordeling van de prestaties van de machine en de naleving van de vastgestelde productiestandaarden.gegevensgericht besluitvormingsproces voor potentiële toepassingen.

Bij de bouw van ultrahoge-spannings- (UHV) transmissieleningen, waarbij torens bestand zijn tegen harde weersomstandigheden en aanzienlijke belastingen,Deze apparatuur is cruciaal voor de verwerking van de hoekstaal componenten die de ruggengraat van de torens vormen.Het doet efficiënt boor- en stempelwerkzaamheden op het hoekstaal dat wordt gebruikt voor torenbomen, kruis-armen en andere vitale structurele elementen.het waarborgen van precieze afmetingen en veilige verbindingen die de algehele stabiliteit en integriteit van de torens handhaven.
