Doppel- of enkelblad Cnc-staalhoek-snijmachine voor het perforeren van stemprofielen 80 m/min

Doppel- of enkelblad Cnc-staalhoek-snijmachine voor het perforeren van stemprofielen 80 m/min

Inleiding tot het product:

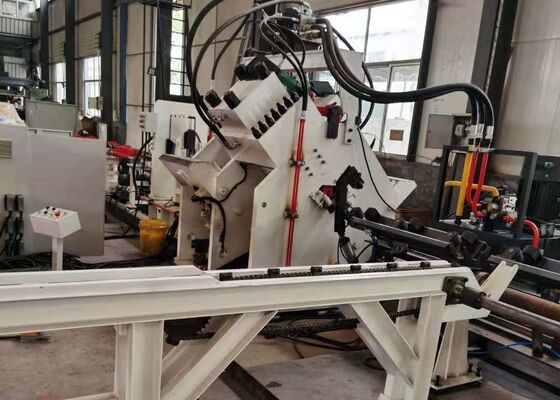

De JNC-serie CNC-productielijn voor hoekpunch, markering en snijden met hoge snelheid bestaat voornamelijk uit de punch-eenheid, de markeringseenheid, de snij-eenheid, de transversale transportband, de roterende transportband,voedingsconveyor, lossen transporteur, CNC voedingswagen, hydraulisch systeem, elektrisch systeem, pneumatisch systeem, en andere essentiële componenten.speciaal ontworpen voor de geautomatiseerde verwerking van hoekstaal in torenfabriekenDeze productielijn werkt met volledige numerieke besturing en zorgt voor een gebruiksvriendelijke werking.

Productparameters:

Productkenmerken:

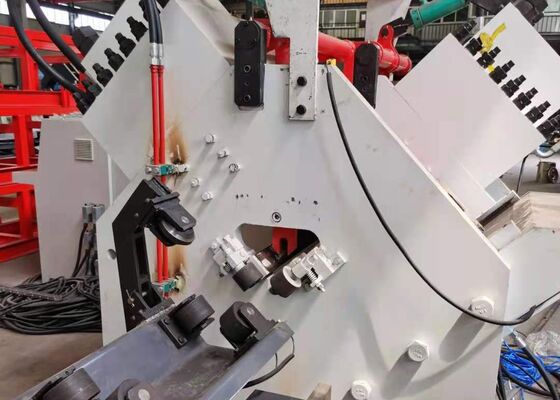

1. De CNC-hoek ijzerpersenmachine is uitgerust met twee of drie persen, elk met drie verschillende persen.Deze eenheden worden nauwkeurig bestuurd door numerieke besturing (NC)De machine is in staat om zowel ronde als ovale gaten te produceren.het verhoogt de productie-efficiëntie aanzienlijkVoor 50×50×4 mm hoekstaal bereikt de machine een productie van 9-10 ton in een acht uur durende dienst.

2De markeringseenheid van de CNC-hoekpunchmachine is ingebouwd in een robuuste en duurzame behuizing.flexibiliteit bieden bij het aanpassen van de markeringspositieBovendien maakt de machine gebruik van een schijfmarkeringstechniek met 10 rijen, die automatisch tekens selecteert zonder handmatige invoer, waardoor de markeringsefficiëntie aanzienlijk wordt verbeterd.

3De CNC-hoekstaafsnijmachine is uitgerust met een scheerapparaat met één lemmet, dat bekend staat om zijn superieure snijkracht.met als resultaat een schoon en glad snijvlakDe bladen zijn voorzien van een open deur, waardoor ze snel en veilig kunnen worden vervangen.

4De horizontale materiaaltabel brengt de hoekbalk efficiënt over op het roterende materiaalrack, dat wordt aangedreven door een motor en een reducer.Dit mechanisme zorgt voor een precieze plaatsing van de hoekbalk op de voedingsconveyor voor verdere verwerking.

5Het werkstuk wordt stevig vastgehouden en geavanceerd door een CNC-voedingswagen, waardoor een nauwkeurige uitlijning en positionering wordt gewaarborgd.De voedingswagen wordt aangedreven door een servomotor en bevat feedback van een foto-elektrische encoder, die in een gesloten besturingssysteem worden gebruikt voor een hogere precisie.

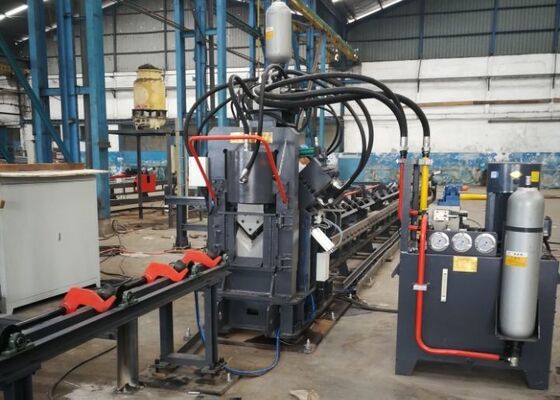

6. De CNC-hoekstaal metalen punch- en markeermachine werkt via een hydraulisch systeem dat de punch-, markeer- en scheerfuncties aanstuurt.Het is uitgerust met een hoge snelheid hydraulisch station dat een accumulator bevat, en de hydraulische lijnen zijn voorzien van verbindingen van het type ferrule, waardoor lekvrije prestaties worden gewaarborgd en vervanging en onderhoud worden vereenvoudigd.De belangrijkste hydraulische kleppen zijn afkomstig van het gerenommeerde merk Atos, waardoor een betrouwbaar en hoogwaardig hydraulisch systeem wordt gewaarborgd.

7Het koelsysteem van het hydraulische station biedt meerdere opties, waaronder waterkoeling, luchtkoeling of olie koeling.Deze veelzijdigheid stelt klanten in staat de meest geschikte koelmethode te kiezen op basis van hun specifieke operationele vereisten.

8Het besturingssysteem bestaat uit een bovenste computer, PLC, servomotor, externe detectie schakelaars en andere vitale componenten.en het systeem genereert automatisch het bijbehorende verwerkingsprogrammaHet is volledig compatibel met bestandsformaten zoals DXF, NC en anderen die door CAD-software worden geproduceerd.met een gebruiksvriendelijk scherm en een gestroomlijnde werkingHet bevat functies zoals grafische visualisatie van werkstukken, uitgebreide gegevensopslag, locatiegegevensopsporing en meldingen van storingsalarm.

Deze monsters, die standaardspecificaties en typische verwerkingsparameters in de hoekstaaltorenindustrie vertegenwoordigen, stellen gebruikers in staat de verwerkingskwaliteit van de apparatuur rechtstreeks te beoordelen.nauwkeurigheidZij dienen als tastbaar referentiepunt voor de beoordeling van de prestaties van de apparatuur en de geschiktheid ervan voor specifieke productiebehoeften, en ondersteunen aldus geïnformeerde,gegevensgericht besluitvormingsproces voor potentiële toepassingen.

Bij de bouw van ultrahoge-spannings- (UHV) transmissielijnen, waarbij torens worden blootgesteld aan extreme weersomstandigheden en aanzienlijke belastingen,Deze apparatuur is cruciaal voor de verwerking van de hoekstaalcomponenten die het primaire structurele kader van de torens vormenHet verricht efficiënt boor- en stempelwerkzaamheden op het hoekstaal dat wordt gebruikt voor torenbomen, kruis-armen en andere belangrijke structurele elementen.het waarborgen van nauwkeurige afmetingen en veilige verbindingen die de algehele stabiliteit en structurele integriteit van de torens handhaven.
