Inleiding tot het product:

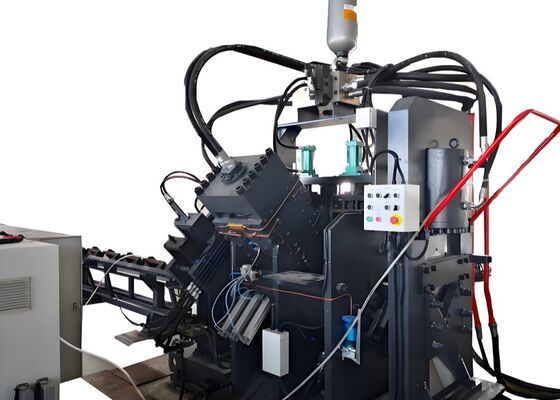

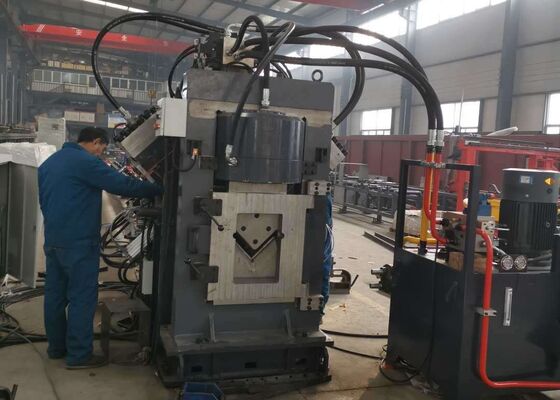

De JNC-serie high-speed CNC hoekpunchen, markeren en snijden productielijn is samengesteld uit belangrijke componenten zoals de punch-eenheid, markeringseenheid, snij-eenheid, transversale vervoerband,roterende vervoerband, voedingsconveyor, lossen conveyor, CNC voedingswagen, hydraulisch systeem, elektrisch systeem, pneumatisch systeem, en andere essentiële elementen.speciaal ontworpen voor de geautomatiseerde verwerking van hoekstaal dat wordt gebruikt bij de vervaardiging van torensDeze productielijn werkt met volledige numerieke besturing en biedt een gebruiksvriendelijke werking.

Productparameters:

Productkenmerken:

1. De CNC-hoek-stansperser is uitgerust met twee of drie stanseenheden, die elk drie verschillende stansgroottes kunnen bevatten.Deze eenheden worden nauwkeurig bestuurd via numerieke besturing (NC)De machine is in staat om zowel ronde als ovale gaten te produceren.het verhoogt de productie-efficiëntie aanzienlijkVoor 50×50×4 mm hoekstaal kan de machine een productie van 9-10 ton per acht uur durende dienst bereiken.

2De markeringseenheid van de CNC-hoekpunchmachine is ingebouwd in een robuuste en duurzame behuizing.het aanbieden van flexibiliteit bij het aanpassen van de markeringspositieBovendien maakt de machine gebruik van een schijfmarkeringstechniek met 10 rijen, die automatisch tekens selecteert zonder handmatige invoer, waardoor de markeringsefficiëntie aanzienlijk wordt verbeterd.

3De CNC-hoekstaafsnijmachine is uitgerust met een scheerapparaat met één blad, dat bekend staat om zijn superieure snijkracht.een schoon en glad snijoppervlak leverenHet bladhuis is ontworpen met een open deurfunctie, waardoor snelle en veilige vervanging van het blad mogelijk is.

4De horizontale materiaaltabel vervoert de hoekbalk efficiënt naar het roterende materiaalrek, dat wordt aangedreven door een motor en een reducer.Dit mechanisme zorgt voor een precieze plaatsing van de hoekbalk op de voedingsconveyor voor latere verwerking.

5Het werkstuk wordt met behulp van een CNC-voedingswagon vastgeklemd en geavanceerd, waardoor de juiste uitlijning en positionering wordt gewaarborgd.De voedingswagen wordt aangedreven door een servomotor en bevat feedback van een foto-elektrische encoder, functioneert binnen een gesloten besturingssysteem om de precisie te verbeteren.

6. De CNC-hoekstaal metalen punch- en markeermachine werkt via een hydraulisch systeem dat de punch-, markeer- en scheerfuncties aanstuurt.Het is uitgerust met een hoog snelheids hydraulisch station., compleet met een accumulator en de hydraulische lijnen zijn voorzien van verbindingen van het type ferrule, waardoor lekvrije prestaties worden gewaarborgd terwijl onderhoud en onderdeelvervanging worden vereenvoudigd.De primaire hydraulische klepblokken worden geleverd door het bekende merk Atos, waardoor een betrouwbaar en hoogwaardig hydraulisch systeem wordt gegarandeerd.

7Het koelsysteem van het hydraulische station biedt meerdere opties, waaronder waterkoeling, luchtkoeling of olie koeling.Deze veelzijdigheid stelt klanten in staat de meest geschikte koelmethode te kiezen op basis van hun specifieke operationele vereisten.

8Het besturingssysteem bestaat uit een bovenste computer, PLC, servomotor, externe detectie-schakelaars en andere kritieke componenten.en het systeem genereert automatisch het bijbehorende verwerkingsprogrammaHet is volledig compatibel met verschillende bestandsformaten, waaronder DXF, NC en anderen gegenereerd door CAD-software.met een intuïtief display en een gestroomlijnde bedieningHet bevat functies zoals grafische visualisatie van werkstukken, uitgebreide gegevensopslag, real-time locatieopsporing en meldingen van storingsalarm.

Deze monsters, die standaardspecificaties en typische verwerkingsparameters in de hoekstaaltorenindustrie vertegenwoordigen, stellen gebruikers in staat de verwerkingskwaliteit van de apparatuur rechtstreeks te beoordelen,nauwkeurigheidZij dienen als een tastbare benchmark voor de beoordeling van de prestaties van de apparatuur en de afstemming ervan op specifieke productievereisten.gegevensgericht besluitvormingsproces voor potentiële toepassingen.

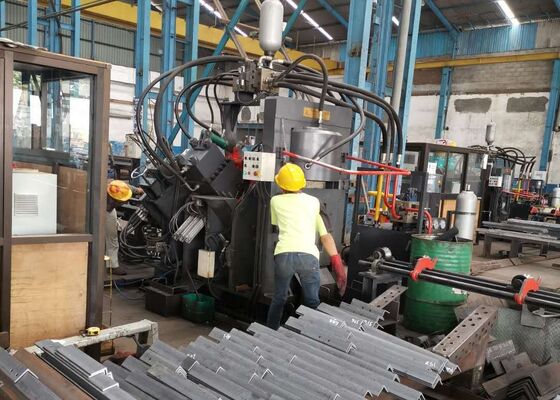

Bij de bouw van ultrahoge-spannings- (UHV) transmissielijnen, waarbij torens bestand zijn tegen extreme weersomstandigheden en aanzienlijke belastingen,Deze apparatuur is cruciaal voor de verwerking van de hoekstaalcomponenten die het kernstructurele kader van de torens vormen.. Het verricht efficiënt boor- en stempelwerkzaamheden op het hoekstaal dat wordt gebruikt in torenbomen, kruis-armen en andere kritieke structurele elementen,het garanderen van precieze afmetingen en veilige verbindingen die de algehele stabiliteit en structurele integriteit van de torens handhaven.
