2200/4300KN Snijkracht CNC Hoekstaal Ponsmachine Lijn 18 Letters Per Groep

2200/4300KN Snijkracht Cnc Hoek staal punchmachine Lijn 18 letters per groep

Inleiding tot het product:

De JNC-serie CNC-productielijn voor hoogwaardig punch, markeren en snijden van staal bestaat uit essentiële componenten, waaronder de punch-eenheid, de markeringseenheid, de snij-eenheid, de transversale transportband,roterende vervoerband, voedingsconveyor, lossen conveyor, CNC voedingswagen, hydraulisch systeem, elektrisch systeem, pneumatisch systeem, en andere kritieke elementen.speciaal ontworpen voor de geautomatiseerde verwerking van hoekstaal dat wordt gebruikt bij de fabricage van torensDeze productielijn werkt onder volledige numerieke controle en biedt een intuïtieve en gebruiksvriendelijke interface.en grootschalige productiecapaciteit.

Productparameters:

Productkenmerken:

1De CNC-hoekstaalpunchmachine is uitgerust met twee of drie punch-eenheden, elk in staat om drie verschillende punch-groottes te verwerken.Deze eenheden worden nauwkeurig gereguleerd door middel van numerieke besturing (NC)De machine is ontworpen om zowel cirkelvormige als ovale gaten te produceren.het verhoogt de productie-efficiëntie aanzienlijkVoor 50×50×4 mm hoekstaal kan de machine een productie van 9 ‰ 10 ton per acht uur ploeg bereiken.

2De markeringseenheid van de CNC-hoekpunchmachine is ingebouwd in een stevige en duurzame behuizing.flexibiliteit bieden bij het aanpassen van de markeringspositiesBovendien maakt de machine gebruik van een schijfmarkeringsmethode met 10 rijen, die automatisch tekens selecteert zonder handmatige ingreep, waardoor de markeringsdoeltreffendheid aanzienlijk wordt verbeterd.

3. De CNC-hoekstaalsnijmachine is voorzien van een eenbladen snijmachine, die bekend staat om haar uitzonderlijke snijkracht.een schoon en glad snijoppervlakHet bladhuis is ontworpen met een open deurmechanisme, waardoor het blad snel en veilig kan worden vervangen.

4De horizontale materiaaltabel brengt het hoekstaal efficiënt naar het met motor en reducer aangedreven roterende materiaalrek.Dit systeem zorgt voor een nauwkeurige plaatsing van het hoekstaal op de voedingsconveyor voor latere verwerking.

5Het werkstuk wordt stevig vastgeklemd en geavanceerd door een CNC-voedingswagen, die een nauwkeurige uitlijning en positionering garandeert.De voedingswagen wordt aangedreven door een servomotor en bevat feedback van een foto-elektrische encoder, die in een gesloten besturingssysteem worden gebruikt om de precisie te verbeteren.

6. De CNC-hoekstaalpersen- en -markeringsmachine wordt aangedreven door een hydraulisch systeem dat de perforatie-, markering- en scheeroperaties aandrijft.Het is uitgerust met een hoge-snelheid hydraulisch station uitgerust met een accumulator, en de hydraulische lijnen maken gebruik van ferrule-type fittings, waardoor lekvrije prestaties worden gewaarborgd en onderhoud en vervanging van onderdelen worden vergemakkelijkt.De belangrijkste hydraulische kleppen zijn afkomstig van het gerenommeerde merk Atos, die een betrouwbaar en hoogwaardig hydraulisch systeem biedt.

7Het hydraulische station is voorzien van een veelzijdig koelsysteem, dat mogelijkheden biedt zoals waterkoeling, luchtkoeling of olie koeling.Deze flexibiliteit stelt klanten in staat de meest geschikte koelmethode te kiezen om aan hun specifieke operationele vereisten te voldoen..

8Het besturingssysteem bestaat uit een computer op het hoogste niveau, PLC, servomotor, externe detectie-schakelaars en andere essentiële componenten.en het systeem genereert automatisch het bijbehorende bewerkingsprogrammaHet biedt volledige compatibiliteit met een verscheidenheid aan bestandsformaten, waaronder DXF, NC en andere CAD-gegenereerde bestanden.een duidelijke weergave en een gestroomlijnde werkingBelangrijkste kenmerken zijn onder meer grafische visualisatie van werkstukken, uitgebreide gegevensopslag, realtime positiebewaking en meldingen van storingsalarm.

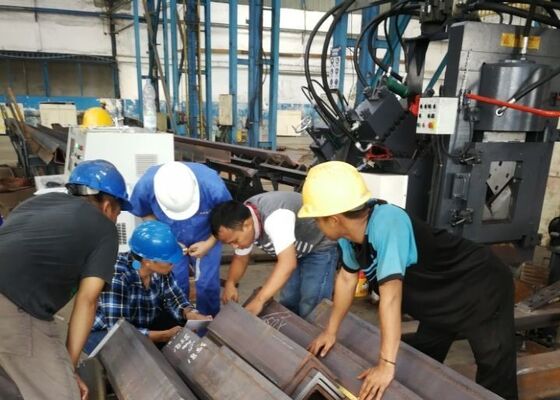

Deze monsters, die de standaardspecificaties en typische verwerkingsparameters in de hoekstaaltorensector weergeven, stellen gebruikers in staat de verwerkingskwaliteit, nauwkeurigheid,en vakmanschapZij dienen als concrete referentie voor de beoordeling van de prestaties van de machine en de geschiktheid ervan voor specifieke productiebehoeften en vergemakkelijken aldus een goed geïnformeerde,op gegevens gebaseerde beslissingen voor potentiële toepassingen.

Bij de bouw van ultrahoge-spannings- (UHV) transmissieleningen, waarbij torens worden blootgesteld aan extreme weersomstandigheden en zware belastingen,Deze apparatuur speelt een vitale rol bij het verwerken van de hoekstaalcomponenten die het primaire structurele kader van de torens vormen.Het boor en stempelt efficiënt op het hoekstaal dat wordt gebruikt in torenbomen, kruisingsarmen en andere essentiële structurele elementen.het garanderen van precieze afmetingen en veilige verbindingen die de algehele stabiliteit en structurele integriteit van de torens handhaven.
