Hoek-/Vlak-/Kokerprofiel CNC Pons-, Markeer- en Knipmachine Model JBC1010
Productintroductie:
Het wordt gebruikt voor het ponsen, markeren en knippen van hoekprofielen, vlakke profielen en kokerprofielen. Het wordt voornamelijk gebruikt voor de verwerking van dwarsarmen, ringen, verbindingsplaten met vijf gaten, vlakke platen en banken in ijzeren accessoires voor elektriciteitstorens. De machine kan in één stap ponsen, knippen en typen zonder aparte bewerking. Hoge verwerkingsprecisie, hoge productie-efficiëntie, en kan door één persoon worden bediend, eenvoudig en gemakkelijk te leren.
Productparameters:
| Model |
JBC1010 |
| Functies |
Ponsen, markeren, knippen |
| Hoekmaat (mm) |
40×40×3～100×100×8 (sleufgat)
40×40×3～100×100×10 (rond gat)
|
| Vlak profiel maat (mm) |
40x3~140x10 |
| Kokerprofiel (mm) |
80x5~140x8 |
| Max. gatdiameter (mm) |
Φ22×50 (sleufgat), Φ26 (rond gat) |
| Ponskracht (kN) |
800 |
| Markeerkracht (kN) |
630 |
| Knipkracht (kN) |
1250 |
| Max. lengte van blanco (m) |
9 |
| Max. lengte van afgewerkt product (m) |
9 |
| Ponzen per zijde |
3 |
| Groep Markeerletters |
4 |
| Afmeting letter (mm) |
14×10×19 |
| CNC assen |
3 |
| Knipmodus |
Enkelvoudig mes knippen |
| Voersnelheid hoekprofiel (m/min) |
80 |
| Verwerkingsprecisie |
Conform GB2694 |
| Programmafunctie |
Real-time foutweergave |
| Programmeermodus |
Invoer via toetsenbord, RS232-interface,floppy disk en USB-interface
|
Productkenmerk:

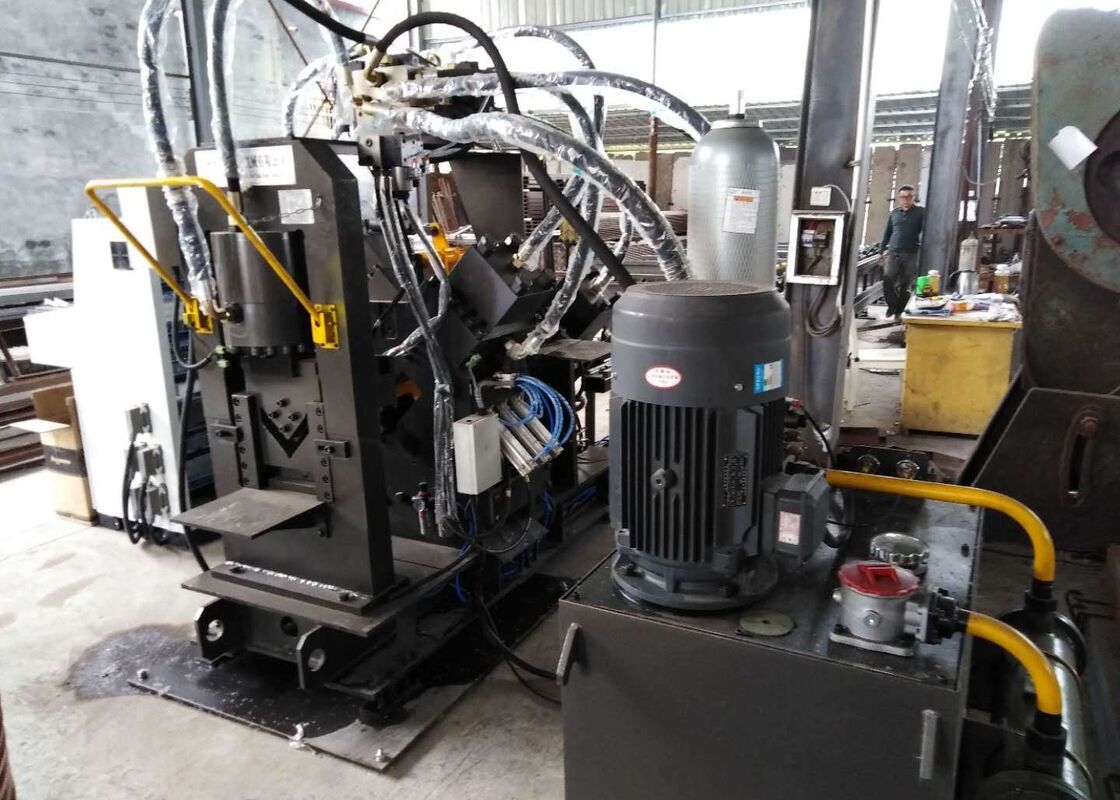

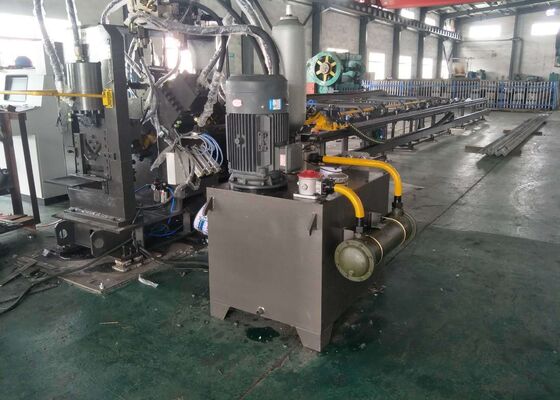

1. Deze machine bestaat voornamelijk uit een transversale transporteur, een roterend laadsysteem, een invoertransporteur, een CNC-invoertrolley, een ponsunit, een markeereenheid, een knipeenheid, een losband, evenals hydraulische, elektrische en pneumatische systemen, enz.
2. Gebruikt CNC-technologie, servo-motorinvoer, met hoge efficiëntie, stabiele werkstukprecisie. Belangrijke hydraulische, pneumatische en elektrische onderdelen zijn allemaal van wereldberoemde merken.
3. Alle hoofdkabels, zoals de kabel van de roterende encoder, de PLC-communicatiekabel, zijn afgeschermde getwiste paar kabels geïmporteerd. Hierdoor worden nauwkeurigheidsfouten door signaalinterferentie vermeden.
4. Computer met Chinees/Engels interface, eenvoudige bediening, en kan de tekening van het werkstuk weergeven. Eenvoudige programmering en kan direct de programmagegevens van de lofting software gebruiken. Alleen de afmetingen van het werkstuk, de diameter van de gaten, de achtermarkering en de hoeveelheid van het werkstuk hoeven te worden ingevoerd bij het bewerken van het programma.
5. De hoeklijn is voorzien van een ondersteunings- en kleminrichting om te voldoen aan de eisen voor het verwerken van hoeken met grotere buigingen.
6. De voor- en achterlaadeenheid is volledig verbeterd, en de nieuwe structuur die de geleiderail en de veer combineert, is aangenomen. De structuur is redelijker en praktischer, en vermijdt de gebreken dat de veer van het materiaal niet kan worden ondersteund.
7. Met zelfdiagnosefunctie voor storingen.

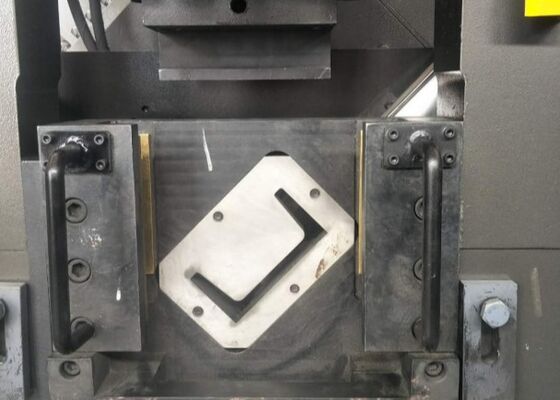

8. Enkelvoudig mes knippen zorgt voor een gladde knipsectie en bespaart grondstoffen.
Deze apparatuur is ontworpen voor veelzijdige CNC-verwerking van constructiestaalcomponenten, waaronder de webvlakken van kokerprofielen, beide flenzen van hoekprofielen en vlakke profielsecties, die ook kunnen worden gevormd tot gebogen of gebogen profielen. Het is in staat om een reeks bewerkingen op deze materialen uit te voeren, zoals precisie markering, nauwkeurig ponsen en hoogwaardig knippen, wat uitgebreide verwerkingsmogelijkheden biedt in één enkele opstelling. Door deze diverse functies te ondersteunen, zorgt de machine voor efficiënte en nauwkeurige fabricage van hoekprofiel-, vlakke profiel- en kokerprofielcomponenten, waardoor het ideaal is voor het produceren van aangepaste constructiedelen, prototypes en monsterstukken met consistente kwaliteit en dimensionale nauwkeurigheid.
Het wordt gebruikt voor het ponsen, markeren en knippen van hoekprofielen, vlakke profielen en kokerprofielen. Het wordt voornamelijk gebruikt voor de verwerking van dwarsarmen, ringen, verbindingsplaten met vijf gaten, vlakke platen en banken in ijzeren accessoires voor elektriciteitstorens.
