Externe koelsysteem Cnc hoek boormarkeringsapparatuur Lijn 14×10×19 mm Tekens

Externe koelsysteem Cnc hoek boormarkeringsapparatuur Lijn 14×10×19 mm Tekens

Gebruik van het product:

De assemblagelijn is ontworpen voor het graveren en perforeren van onderdelen die worden gebruikt in elektrische transmissie torens, telecommunicatieconstructies en staalconstructies

Productstructuurkenmerken:

De apparatuur bestaat voornamelijk uit een zijvoedertafel, een flip-voedermechanisme, een materiaalgeleidingskanaal, een CNC-graveringssysteem, een inscriptiemodule, een boormodule, een persmodule,eindproductconveyor, hydraulisch systeem, pneumatisch systeem, besturingssysteem en meerdere extra componenten.

Hoofdparameters:

Productkenmerken:

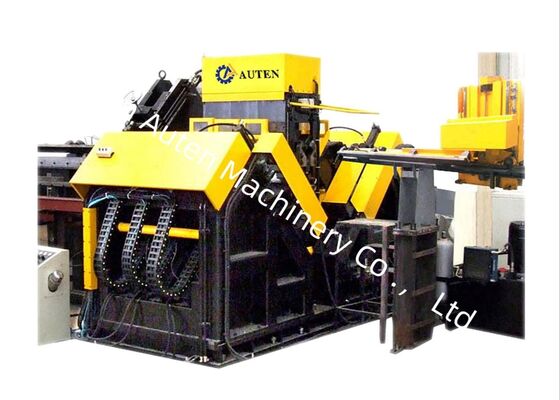

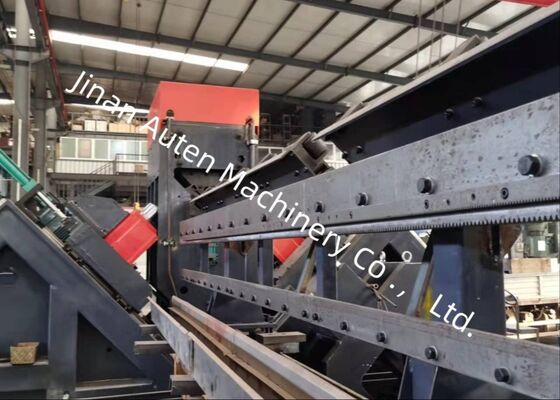

1Deze productielijn bestaat uit een zijconveyor, een flip-over-conveyor, een inlaatconveyor, een CNC-invoertrollie, twee boormodules, een markeringsmodule, een automatische ontladingsconveyor,met de bijbehorende hydraulische eenheid en elektrisch koelsysteemHet maakt gebruik van CNC-technologie en servo-aandrijvingen voor het voeden van materiaal, waardoor een hoge efficiëntie en een consistente precisie van het werkstuk worden gewaarborgd.

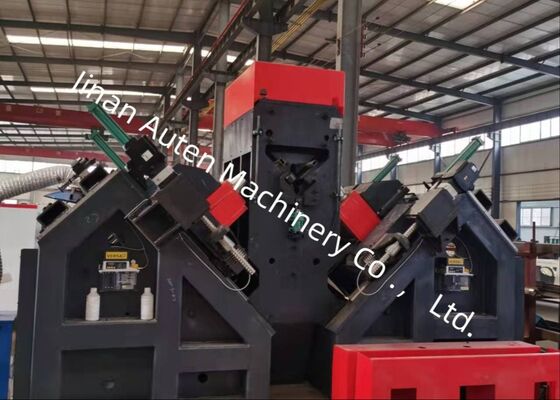

2Aan elke zijde is een boormodule geïnstalleerd, waarbij elke module drie boormachines van verschillende afmetingen kan bevatten.De boormodule maakt CNC-gecontroleerde beweging mogelijk om de boordiepte te regelen, zodat de gaten nauwkeurig kunnen worden geplaatst.

3De rotatiesnelheid van alle spindels kan door een frequentieomzetter continu worden ingesteld, terwijl de voersnelheden door stroomregelkleppen oneindig variabel zijn.De overgang tussen snelle voeding, werkvoer, en snelle spindel intrekking is volledig geautomatiseerd.

4De boorlijn is voorzien van een enkele markeermodule, waarbij de markeerposities eenvoudig vooraf kunnen worden geprogrammeerd.Critische onderdelen worden aangekocht bij gerenommeerde internationale leveranciersEen circulerend koelsysteem is ingebouwd om de levensduur van de boor te verlengen.

5De bewerking van de boormachines is volledig geautomatiseerd en de bewerkte onderdelen worden via een pneumatisch omloopmechanisme ontladen.vermindering van de behoefte aan handarbeid en aanzienlijke voordelen ten opzichte van concurrerende fabrikanten.

6Het besturingssysteem bestaat uit de hoofdcomputer, servo-aandrijvingen, PLC, externe bewakingsschakelaars en andere essentiële componenten.het bewerkingsprogramma wordt automatisch gegenereerdBovendien kan het programma worden opgeslagen, opgehaald, weergegeven en verzonden volgens het identificatienummer van het werkstuk.

7De bewerkingslijn is voorzien van een drager en een persapparaat om te voldoen aan de verwerkingsvereisten voor hoeken met verhoogde buigbaarheid.

Deze monsters omvatten een breed spectrum aan standaardspecificaties en openingsconfiguraties voor hoekstaal dat wordt gebruikt bij de bouw van transmissietorens.Zij stellen gebruikers of inspecteurs in staat de operationele prestaties van de apparatuur visueel te evalueren., waarin duidelijke en tastbare referenties worden verstrekt om na te gaan of de apparatuur voldoet aan de vereiste fabricagestandaarden voor de productie van transmissielijntorens

Bij de bouw van ultrahoge-spannings- (UHV) transmissieleningen, waarbij torens moeten bestand zijn tegen ernstige weersomstandigheden en zware belastingen,Deze apparatuur is onmisbaar voor de verwerking van de hoekstaalcomponenten die de torens vormen.Het verricht boor- en stempelwerkzaamheden op het hoekstaal dat wordt gebruikt in torenkarrosserijen, kruisingen en andere essentiële structurele elementen.het garanderen van nauwkeurige afmetingen en betrouwbare verbindingsprestatiesHet garandeert dus de structurele integriteit van de zendtorens gedurende hun gehele levensduur.
