Model JNC2020 Cnc Hoekponsen Scherende productielijn 32x7x3m Totale afmeting

Model JNC2020 Cnc Hoekponsen Scherende productielijn 32x7x3m Totale afmeting

Productintroductie:

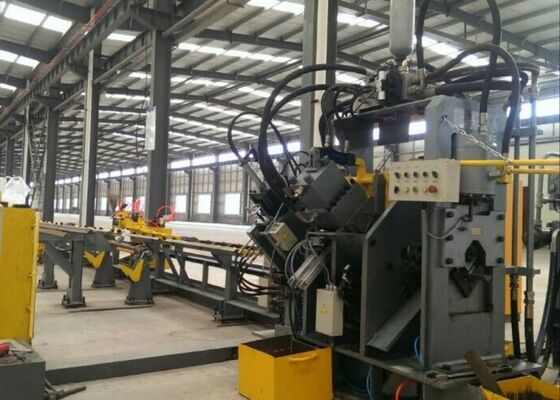

De JNC-serie hogesnelheids CNC-hoekstaalproductielijn voor ponsen, markeren en snijden bestaat voornamelijk uit een ponsmodule, markeermodule, snijmodule, dwarstransporteur, roterende transportband, aanvoerband, afvoerband, CNC-aanvoerwagen, hydraulisch systeem, elektrisch systeem, pneumatisch systeem en andere componenten. Deze productielijn is hoofdzakelijk ontworpen voor de geautomatiseerde verwerking van hoekstaal binnen de torenbouwsector. Het productieproces is volledig numeriek gecontroleerd, wat een gebruiksvriendelijke bediening garandeert. Het maakt automatische, uiterst nauwkeurige, multi-model- en grootschalige productie mogelijk.

Productparameters:

Producteigenschappen:

1. De CNC-ponsmachine voor hoekstaal is uitgerust met twee of drie ponsmodules, elk geschikt voor drie verschillende ponsformaten. Deze ponsmodules worden nauwkeurig beheerd via numerieke besturing (NC) om de ponsposities nauwkeurig aan te passen. De machine ondersteunt zowel cirkelvormige als ovale gaten. De snelle invoer- en ponsoperaties verbeteren de productie-efficiëntie aanzienlijk. Voor hoekstaal van 50×50×4 mm bedraagt ​​de productiecapaciteit 9-10 ton tijdens een werkploeg van acht uur.

2. De markeereenheid van de CNC-hoekponsmachine is ingesloten in een robuust en stijf raamwerk. Het markeersysteem bestaat uit vier sets cassettes, selecteerbaar via programmering, met vrij instelbare typeposities. Bovendien is er een schijfmarkeringsmethode met 10 rijen beschikbaar, die automatisch tekens selecteert zonder handmatige tussenkomst, waardoor de markeerefficiëntie aanzienlijk wordt verbeterd.

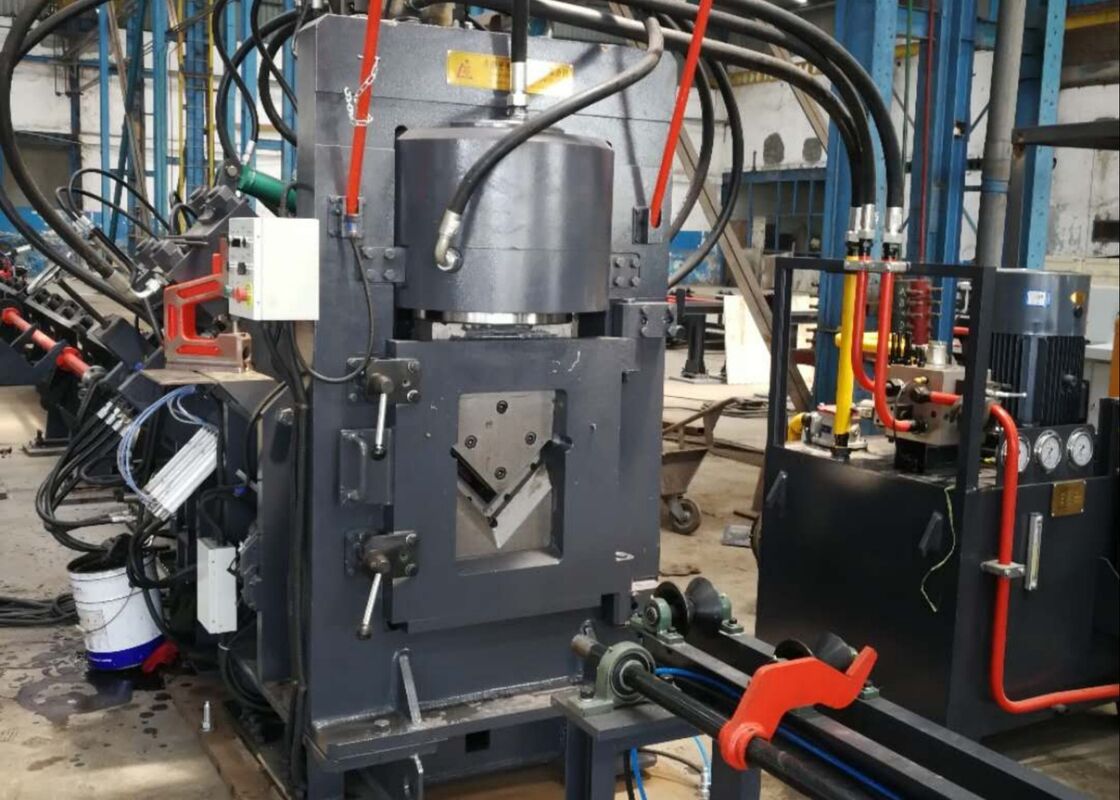

3. De CNC-snijmachine voor hoekstaal is uitgerust met een knipmodule met één mes, die bekend staat om zijn uitzonderlijke snijkracht. Elke snede wordt uitgevoerd zonder materiaalverspilling, waardoor een glad en nauwkeurig snijoppervlak ontstaat. De mesbehuizing heeft een open deurconfiguratie, waardoor een snelle en veilige mesvervanging mogelijk is.

4. De horizontale materiaaltafel transporteert het hoekstaal efficiënt naar het roterende materiaalrek, aangedreven door een motor en een verloopstuk. Dit systeem zorgt ervoor dat het hoekstaal stevig op de aanvoerband wordt gepositioneerd voor daaropvolgende bewerkingen.

5. Het werkstuk wordt veilig vastgeklemd en getransporteerd door een CNC-aanvoerslede, waardoor een nauwkeurige positionering wordt gegarandeerd. De voerwagen wordt aangedreven door een servomotor, met feedback door een foto-elektrische encoder, die werkt binnen een gesloten regelsysteem.

6. De CNC-pons- en markeermachine voor hoekstaal wordt aangedreven door een hydraulisch systeem dat de pons-, markeer- en knipbewerkingen aandrijft. Het beschikt over een snel hydraulisch station met een geïntegreerde accumulator, en de hydraulische leidingen maken gebruik van fittingen van het ferrule-type, waardoor lekvrije prestaties worden gegarandeerd en tegelijkertijd eenvoudige vervanging en onderhoud mogelijk zijn. De primaire hydraulische kleppenblokken worden geleverd door het gerenommeerde merk Atos, waardoor een betrouwbaar en efficiënt hydraulisch systeem wordt gegarandeerd.

7. Het hydraulische station biedt meerdere koelopties, waaronder waterkoeling, luchtkoeling of oliekoeling. Klanten kunnen de meest geschikte koelmethode selecteren op basis van hun specifieke operationele vereisten.

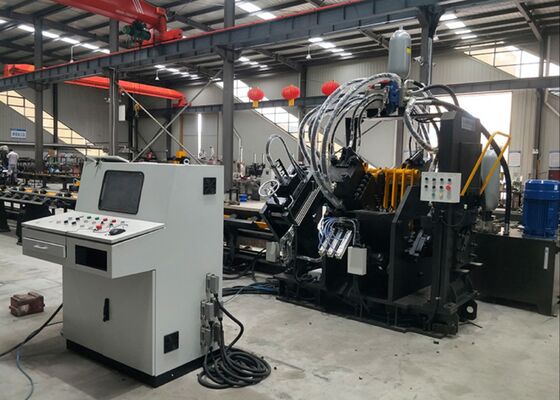

8. Het besturingssysteem bestaat voornamelijk uit een hostcomputer, PLC, servomotoren, externe detectieschakelaars en andere essentiële componenten. Operators voeren eenvoudigweg de verwerkingsparameters in en het systeem genereert automatisch het bijbehorende verwerkingsprogramma. Het kan ook DXF-, NC- en andere bestandsformaten lezen die door CAD-software zijn geproduceerd. De hostcomputer beschikt over een gebruiksvriendelijke mens-machine-interface, die intuïtieve visualisatie en eenvoudige bediening biedt. Het ondersteunt functionaliteiten zoals grafische werkstukweergave, uitgebreide gegevensopslag, visualisatie van positiegegevens en foutmeldingen voor foutalarmen.

Deze monsters, die de standaardspecificaties en typische verwerkingsomstandigheden in de sector van hoekstaaltorens weerspiegelen, stellen gebruikers in staat de verwerkingskwaliteit, nauwkeurigheid en vakmanschap van de apparatuur direct te beoordelen. Ze bieden een tastbaar referentiepunt voor het beoordelen van de prestaties van de machine en de geschiktheid ervan voor bepaalde productievereisten, waardoor geïnformeerde, datagestuurde besluitvorming voor toekomstige toepassingen wordt vergemakkelijkt.

Bij de constructie van transmissielijnen met ultrahoge spanning (UHV), waarbij torens bestand moeten zijn tegen zware weersomstandigheden en zware belastingen, speelt deze apparatuur een cruciale rol bij de verwerking van de stalen hoekcomponenten die de primaire structuur van de torens vormen. Het voert op efficiënte wijze boor- en ponsbewerkingen uit op het hoekstaal dat wordt gebruikt voor torenlichamen, dwarsarmen en andere belangrijke structurele elementen, waardoor nauwkeurige afmetingen en veilige verbindingen worden gegarandeerd die de algehele stabiliteit en integriteit van de torens behouden.
