14x10x19mm Karaktergrootte CNC Multifunctioneel Hoekstaal Fabricatie Machine 32x7x3m Afmeting

14x10x19mm Karaktergrootte CNC Multifunctionele hoekstaalfabricagemachine 32x7x3m Afmeting

Productintroductie:

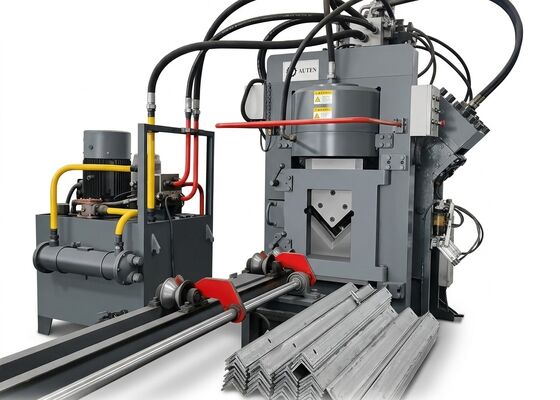

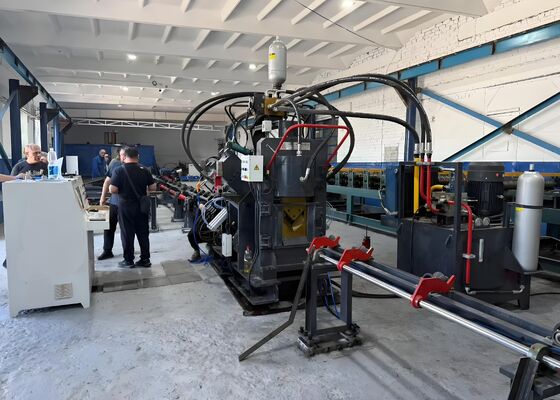

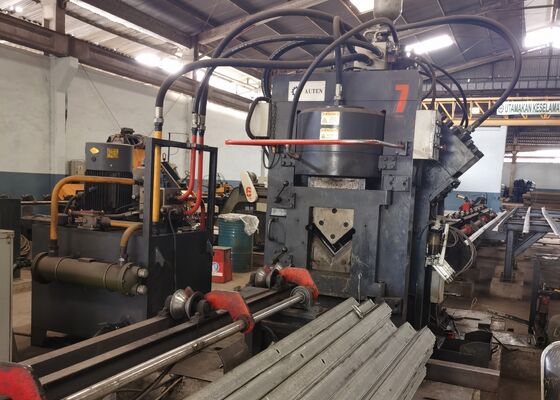

De snelle CNC-productielijn voor hoekstaal uit de JNC-serie integreert pons-, markeer- en snijprocessen, bestaande uit een ponseenheid, markeereenheid, snijeenheid, dwarstransportsysteem, roterend transportsysteem, aanvoerband, afvoerband, CNC-aanvoerwagen, hydraulisch systeem, elektrisch besturingssysteem, pneumatisch systeem en andere hulpapparaten. Specifiek op maat gemaakt voor de geautomatiseerde verwerking van hoekstaal voor de productie van krachttorens, wordt het gehele productieproces centraal beheerd door een CNC-besturingssysteem. De apparatuur is intuïtief te bedienen en ondersteunt geautomatiseerde, uiterst nauwkeurige, multi-specificatie en batchproductie van hoekstaalwerkstukken.

Productparameters:

Producteigenschappen:

1. De CNC-ponsapparatuur voor hoekstaal is geconfigureerd met twee tot drie ponsstations en elk station is compatibel met drie verschillende ponsopeningspecificaties. Alle ponsstations maken gebruik van volledige CNC-programmeerbare besturing om een ​​consistente en nauwkeurige positionering tijdens het gehele ponsproces te garanderen. De machine kan ronde gaten en slobgaten bewerken om aan uiteenlopende verwerkingseisen te voldoen. Uitgerust met snelle invoer- en ponsmechanismen, levert de apparatuur een aanzienlijk verbeterde productie-efficiëntie. Bij het verwerken van hoekstaal van 50×50×4 mm kan de dagelijkse productiecapaciteit 9 tot 10 ton per ploegendienst van 8 uur bereiken.

2. De markeermodule van de CNC-hoekstaalverwerkingsmachine is gemonteerd op een zeer stijve geïntegreerde framestructuur. Het markeersysteem bestaat uit vier cassette-assemblages, die automatische programmagebaseerde schakeling en volledige aanpassing van tekenposities ondersteunen. Bovendien maakt de apparatuur gebruik van een markeermechanisme met roterende schijven met 10 stations, waardoor volledig automatische karakterselectie wordt gerealiseerd zonder handmatige tussenkomst, wat de markeerefficiëntie en de algehele operationele productiviteit effectief verbetert.

3. De CNC-snijeenheid met hoekstaal heeft een knipstructuur met één blad en superieure snijprestaties. Het snijproces leidt tot nul materiaalverlies en levert tegelijkertijd gladde snijoppervlakken en hoge maatprecisie op. De mesconstructie is ontworpen met een open toegangsdeurstructuur, waardoor een veilige, gemakkelijke en snelle vervanging van het mes en het dagelijks onderhoud mogelijk zijn.

4. Het dwarstransportplatform neemt de aandrijfconfiguratie van de motor en de versnellingsbak aan om werkstukken van hoekstaal gestaag over te brengen naar het roterende transportframe. Dit structurele ontwerp zorgt voor een stabiele positionering van het werkstuk op de aanvoerband en garandeert een continue en stabiele werking van de daaropvolgende productieprocedures.

5. Werkstukken worden stevig vastgeklemd en nauwkeurig getransporteerd door de CNC-aanvoerwagen om tijdens alle verwerkingsprocedures een nauwkeurige positionering te behouden. De voerwagen wordt aangedreven door een krachtige servomotor en is uitgerust met een foto-elektrisch encoder-feedbackapparaat, dat een compleet gesloten regelsysteem vormt om uiterst nauwkeurige invoer en positionering te garanderen.

6. De CNC-pons- en markeerapparatuur voor hoekstaal maakt gebruik van hydraulische aandrijving om de pons-, markeer- en snijbewerkingen te voltooien. Hij is uitgerust met een hoogefficiënt hydraulisch aggregaat, geïntegreerd met een energieopslagaccumulator. Alle hydraulische pijpleidingen maken gebruik van verbindingsfittingen van het ferrule-type, die betrouwbare afdichtingsprestaties bieden en gemakkelijke demontage voor onderhoud en vervanging. De belangrijkste hydraulische spruitstukblokken worden geleverd door het bekende merk Atos, wat een stabiele werking en langdurige betrouwbaarheid van het gehele hydraulische systeem garandeert.

7. Het hydraulische aggregaat ondersteunt meerdere koelmodi, waaronder waterkoeling, luchtkoeling en koeling van de oliekoeler. Klanten kunnen de optimale koeloplossing selecteren op basis van de werkelijke productieomstandigheden en operationele vereisten ter plaatse.

8. Het kernbesturingssysteem bestaat uit een industriële computer, PLC-controller, servoaandrijfeenheden, externe sensorschakelaars en andere belangrijke componenten. Nadat operators bewerkingsparameters hebben ingevoerd, kan het systeem automatisch overeenkomstige bewerkingsprogramma's genereren. Het ondersteunt reguliere bestandsformaten zoals DXF en NC, geëxporteerd vanuit CAD-ontwerpsoftware. De industriële computer is uitgerust met een gehumaniseerde mens-machine-interactie-interface, waardoor een eenvoudige bediening en intuïtieve procesbewaking mogelijk zijn. Het systeem integreert meerdere functionele modules, waaronder een grafische weergave van het werkstuk, massagegevensbeheer, weergave van de positioneringsstatus en een automatische foutmelding.

De verwerkte voorbeeldwerkstukken voldoen aan de reguliere specificatienormen en algemene verwerkingsvereisten van de hoekstaaltorenindustrie, waardoor klanten intuïtief de bewerkingsnauwkeurigheid, verwerkingskwaliteit en productieniveau van de apparatuur kunnen verifiëren. Deze monsters bieden geloofwaardige referentiecriteria voor het evalueren van de prestaties van de apparatuur en het aanpassingsvermogen van de productie, waardoor klanten objectieve en nauwkeurige investeringsbeslissingen kunnen nemen.

Bij de constructie van ultrahoogspanningstransmissielijnen (UHV) moeten elektriciteitsmasten bestand zijn tegen extreme omgevingsomstandigheden en zware mechanische belastingen. Deze professionele verwerkingsapparatuur fungeert als de kernproductiefaciliteit voor het bewerken van hoekstaalcomponenten van hoofdtorenconstructies en levert zeer efficiënte en uiterst nauwkeurige verwerkingsoplossingen voor UHV-torenproductieprojecten.
