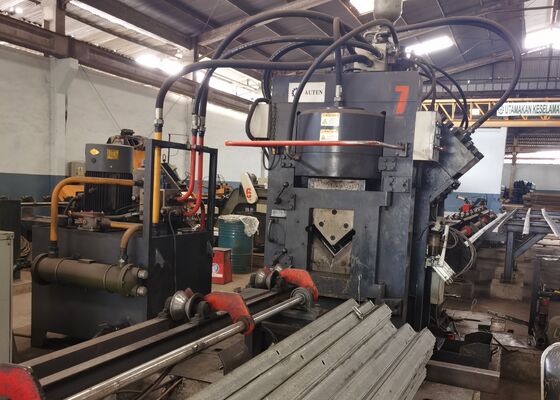

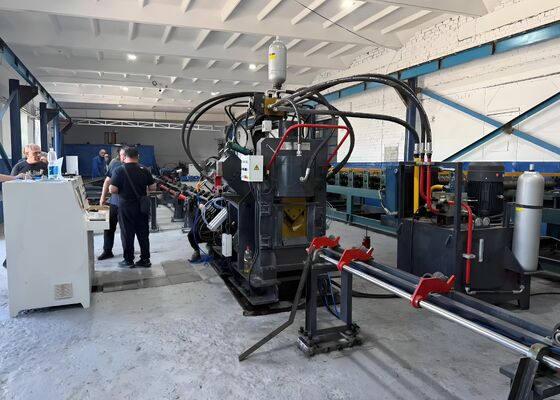

Power Tower Gebruikte Cnc-hoek staal steken scheermachine met CNC voedingswagen
Inleiding tot het product:
De JNC-serie high-speed CNC-hoek staal productielijn integreert punch, markeren en snijden functies, en bestaat uit een punch-eenheid, markeringseenheid, snij-eenheid, transversale transportsystem,rotatiesysteem, invoerconveyor, uitvoerconveyor, CNC-voedingswagen, hydraulisch systeem, elektrisch besturingssysteem, pneumatisch systeem en andere hulpmiddelen.speciaal ontworpen voor de geautomatiseerde verwerking van hoekstaal dat wordt gebruikt bij de vervaardiging van krachttransmissietoren, wordt de gehele productie-workflow centraal beheerd door middel van een CNC-besturingssysteem.en batchproductie van hoekstaalonderdelen.
Productparameters:
| Model |
JNC2020 |
| Hoekgrootte (mm) |
50x50x4~200x200x20 |
| Max. doorsteken (diameter х dikte) (mm) |
Φ26х20 |
| Stanskracht (kN) |
1000/1200 |
| Markeringskracht (kN) |
1000/1200 |
| Snijkracht (kN) |
2200/4300 |
| Max. lengte van de leegte (m) |
14 |
| Max. lengte van de afgewerkte stof (m) |
12 |
| Stoten per zijde |
3 |
| Groep van markeringsletters |
4 |
| Aantal letters per groep |
18 |
| Tekstgrootte ((mm) |
14x10x19 |
| CNC-assen |
3 |
| Snijstand |
Dubbellem of enkellem |
| Koelmethode |
Waterkoeling/Luchtkoeling/Olie koeler |
| Max. voedingssnelheid (m/min) |
80 |
| Programmeringsmodus |
Loftingsoftware of instructieprogrammering |
| Over het algemeenafmeting(m) |
Ongeveer 32x7x3 |
| De bovenstaande parameters kunnen worden aangepast en gewijzigd volgens de specifieke eisen van de klant. |
Productkenmerken:

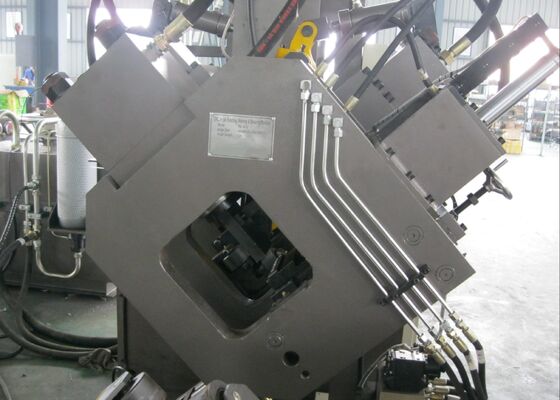

1. De CNC-hoekstaalpunchmachine is geconfigureerd met twee tot drie punchstations, die elk drie verschillende punchdiameter specificaties ondersteunen.Alle steken eenheden nemen volledig CNC-gecontroleerde programmering om stabiele en nauwkeurige positionering tijdens het steken proces te garanderenHet systeem is in staat om zowel cirkelvormige als langwerpige (slotte) gaten te verwerken, om aan diverse toepassingsvereisten te voldoen.de machine verbetert de productie-efficiëntie aanzienlijkBij de verwerking van 50×50×4 mm hoekstaal kan de dagelijkse produktie binnen een acht uur durende ploeg ongeveer 910 ton bereiken.
2De markeringseenheid van de CNC-hoekstaalverwerkingsmachine is gemonteerd op een zeer stijve, integraal gelaste frameconstructie.met automatische programma-gebaseerde schakeling en volledige karakterpositie-aanpassingBovendien wordt een 10-positie roterende schijfmarkeringsmechanisme ingevoerd, waardoor volledig geautomatiseerde karakterselectie zonder handmatige ingreep mogelijk is.die de markeringsefficiëntie en de algehele productiviteit aanzienlijk verbetert.
3De CNC-hoekstaalsnijmachine is ontworpen met één scheerblad en heeft een uitstekend snijvermogen.Het snijproces zorgt voor nul materiaalverlies en zorgt tegelijkertijd voor gladde snijvlakken en hoge dimensieprecisieDe lemmen zijn voorzien van een open toegangsdeurenstructuur, die een veilige, handige en snelle vervanging van de lemmen en routinematige onderhoudswerkzaamheden mogelijk maakt.
4Het transversale transportsystem wordt aangedreven door een motor en een versnellingsbaktransmissie, die een betrouwbare overbrenging van hoekstaalwerkstukken naar het roterende transportruim verzekert.Deze configuratie garandeert een stabiele plaatsing op de voedingsconveyor en ondersteunt continue, ononderbroken verwerking stroomafwaarts.
5De werkstukken worden veilig vastgeklemd en nauwkeurig getransporteerd door de CNC-voertrollie, waardoor de precieze positionering gedurende de gehele bewerkingscyclus wordt gewaarborgd.De voedingswagen wordt aangedreven door een hoogwaardige servomotor en is geïntegreerd met een foto-elektrisch encoder feedback systeem, die een volledig gesloten besturingsarchitectuur vormt voor een zeer nauwkeurige voeding en positionering.
6. Het CNC-hoekstaalpunch- en -markeringssysteem wordt aangedreven door een hydraulisch aandrijfsysteem om punch-, markering- en snijwerkzaamheden uit te voeren.Het is uitgerust met een hoog efficiënte hydraulische aandrijvingseenheid in combinatie met een energieopslagaccuAlle hydraulische pijpleidingen maken gebruik van verbindingen van het type ferrule, die een uitstekende afdichtingsprestatie en een gemakkelijke onderhoudsvoering garanderen.De kernhydraulische manifoldblokken worden geleverd door het internationaal bekende merk Atos, waardoor de stabiele werking en de betrouwbaarheid van het systeem op de lange termijn worden gewaarborgd.
7De hydraulische aandrijving ondersteunt meerdere koelingsconfiguraties, waaronder waterkoeling, luchtkoeling en oliekoelersystemen.Klanten kunnen de meest geschikte koelmethode kiezen op basis van de werkelijke productieomgeving en de operationele vereisten.
8Het centrale besturingssysteem bestaat uit een industriële computer, een PLC-controller, servo-aandrijvingseenheden, externe sensorschakelaars en andere belangrijke componenten.het systeem genereert automatisch de vereiste bewerkingsprogramma'sDe industriële computer is uitgerust met een intuïtieve HMI-interface, die een gebruiksvriendelijke werking en realtime procesbewaking mogelijk maakt..Het systeem integreert meerdere functionele modules, waaronder grafische visualisatie van het werkstuk, batchgegevensbeheer, weergave van de positioneringsstatus en automatische storingalarmfuncties.
De bewerkte werkstukken voldoen aan de reguliere normen van de industrie en aan de algemene eisen van de sector voor de vervaardiging van hoektoren van staal.een duidelijke demonstratie van de bewerkingsnauwkeurigheid van de apparatuurDeze monsters dienen als betrouwbare referenties voor de beoordeling van de prestaties van de machine en de aanpassingsvermogen van de productie.het helpen van klanten bij het nemen van weloverwogen en objectieve investeringsbeslissingen;.
Bij de bouw van ultra-hoge-spannings- (UHV) transmissie-systemen moeten energie-transmissie-torens bestand zijn tegen ernstige omgevingsomstandigheden en aanzienlijke mechanische spanningen.Deze industriële verwerkingsapparatuur dient als een belangrijk productiesysteem voor de vervaardiging van hoekstaalonderdelen die worden gebruikt in primaire torenconstructies, die zeer efficiënte en nauwkeurig georiënteerde bewerkingsoplossingen biedt voor UHV-transmissietorenfabrieken.
