Model JNC1412 CNC Hoekmetaalponsen Markerings- en scheermachine 1800KN Snijkracht

Model JNC1412 CNC Hoek Metalen Punching Marking And Shearing Machine 1800KN Snijkracht


Toepasselijke industrie:

Deze machine is een speciaal apparaat dat is ontworpen voor het perforeren, markeren en snijden van hoekstaal.Het is speciaal ontworpen om aan de kernverwerkingsvereisten van de hoekstaaltorenindustrie te voldoen, waardoor een nauwkeurige en efficiënte hantering van hoekstaalcomponenten die cruciaal zijn voor de productie van torens, wordt gewaarborgd.

Specificaties:

Samenstelling van het product

Deze apparatuur bestaat voornamelijk uit een transversaal vervoeringssysteem, een roterend laadmechanisme, een voedingsconveyor, een CNC-voedingswagen, een punch-eenheid, een markeer-eenheid, een snij-eenheid,en ontladingsconveyor, alsmede hydraulische, elektrische en pneumatische systemen en andere hulpmiddelen.


Productkenmerken:

1Het systeem gebruikt CNC-technologie in combinatie met servo-aangedreven voeding, waardoor een hoge productie-efficiëntie en een consistente bewerkingsnauwkeurigheid worden gewaarborgd.en elektrische componenten zijn afkomstig van internationaal erkende merken.

2. Elke zijde is uitgerust met drie sets punch- en die-assemblies, die in staat zijn om drie verschillende punchdiameter's te verwerken.De drie die groepen kunnen in synchronisatie te bewegen om de punching datum positie aan te passen.

3De industriële computer is voorzien van een tweetalige Chinese-Engelse interface, die een intuïtieve en gebruikersvriendelijke bediening biedt en tegelijkertijd een grafische weergave van het werkstuk ondersteunt.en het systeem kan rechtstreeks gegevens importeren gegenereerd door nesting of lofting softwareTijdens de programmering zijn alleen parameters zoals de afmetingen van het werkstuk, de diameter van het gaatje, het referentiepunt en de productiehoeveelheid vereist.

4De CNC-voedingswagen wordt aangedreven door een servomotor, met positiefeedback door een foto-elektrische encoder.Een gesloten besturingssysteem is geïmplementeerd om een hoge positioneringsnauwkeurigheid en stabiele voedingsprestaties te garanderen..

5. markering, steken en scheeren zijn volledig geautomatiseerd. Voltooide hoekstaalcomponenten kunnen automatisch worden ontladen via een pneumatisch omzetapparaat,aanzienlijk verminderen van de behoefte aan handarbeid.

6Het besturingssysteem bestaat uit een industriële computer, een CNC-controller, een servo-aandrijving, een PLC-eenheid en externe sensoren.De werking wordt eenvoudig gestart door de werkstukparameters in te voerenBovendien kunnen verwerkingsprogramma's worden opgeslagen, geselecteerd, weergegeven en verzonden op basis van de identificatienummers van het werkstuk.

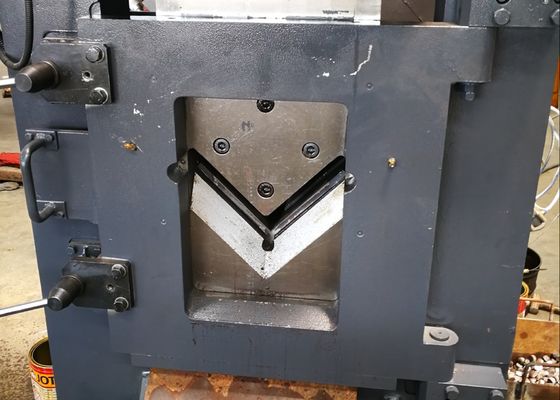

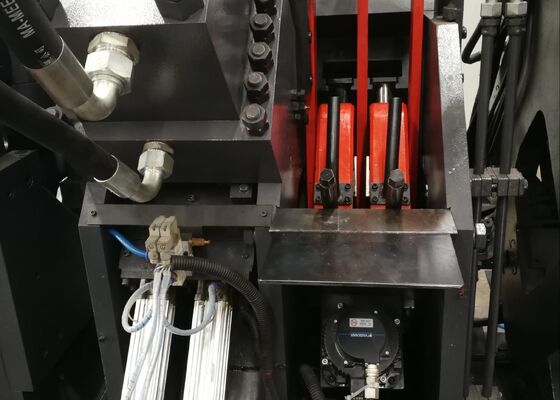

7De markeringseenheid heeft een volledig afgesloten raamstructuur, die een uitstekende stijfheid en structurele stabiliteit biedt.Vier sets van tekens assemblages zijn geïnstalleerd op de markering hoofd en kan worden geselecteerd door middel van programma controle. De markering referentiepositie kan vrij worden gedefinieerd. De punch, markering, en scheer cilinders zijn ontworpen met een verhoogde capaciteit; de CNC-carry is geüpgraded voor een hogere stijfheid;en het klemsysteem heeft een versterkte structurele sterkte.

Deze werkstukmonsters, die standaardspecificaties en typische verwerkingstoepassingen in de hoekstaaltorenindustrie omvatten, stellen gebruikers in staat de bewerkingsnauwkeurigheid rechtstreeks te beoordelen,kwaliteit van de verwerkingDeze gegevens dienen als praktische referentie voor de beoordeling van de prestaties van de apparatuur en de geschiktheid ervan voor specifieke productievereisten.

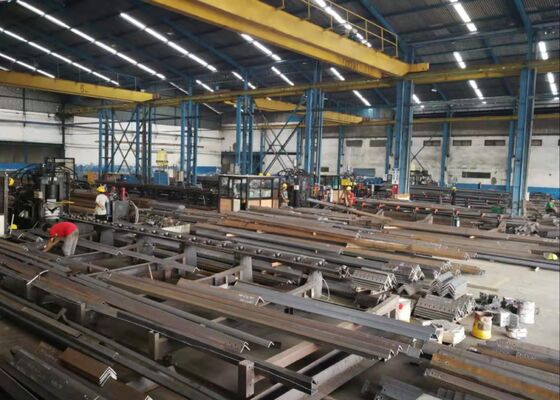

In ultra-high-voltage (UHV) transmission line construction—where towers must withstand severe weather conditions and heavy structural loads—this equipment plays an essential role in processing the angle steel components that form the primary structural framework of the towersHet doet efficiënt boor- en stekenwerkzaamheden op hoekstaal dat wordt gebruikt in torenbomen, kruisingsarmen en andere kritieke structurele onderdelen.een nauwkeurige dimensiebeheersing en een betrouwbare verbindingssterkte, waardoor de algemene structurele stabiliteit en veiligheid van de zendtorens behouden blijven.
