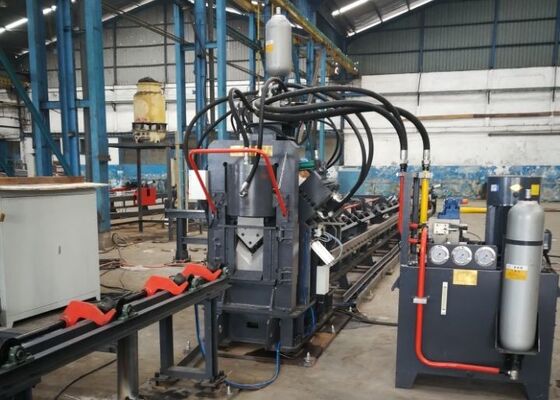

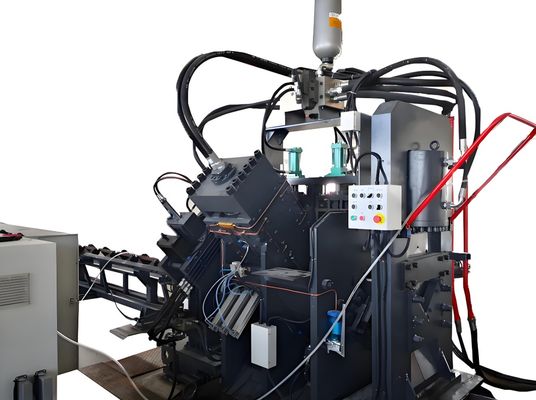

2200/4300KN Snijkracht JNC-serie CNC-punchmachine voor het markeren en snijden van hoeken

2200/4300KN Snijkracht JNC-serie CNC-punchmachine voor het markeren en snijden van hoeken

Inleiding tot het product:

De JNC-serie high-speed CNC-hoekstaalproductielijn voor punch, markering en snijden bestaat voornamelijk uit een punch-eenheid, een markeringseenheid, een snij-eenheid, een transversaal transportsystem,roterende laadconveyor, voedingsconveyor, ontladingsconveyor, CNC voedingswagen, hydraulisch systeem, elektrisch besturingssysteem, pneumatisch systeem en andere hulpcomponenten.Deze productielijn is speciaal ontwikkeld voor geautomatiseerde verwerking van hoekstaal in toepassingen voor de productie van transmissietorenDe gehele workflow is volledig CNC-gecontroleerd en biedt een eenvoudige werking en maakt geautomatiseerde, hoge precisie, multi-specificatie en grootschalige productie mogelijk.

Productparameters:

Productkenmerken:

1De CNC-hoekstaalpunchmachine is uitgerust met twee of drie punchmodules die elk drie verschillende punchdiameter kunnen installeren.De punch-eenheden worden nauwkeurig bestuurd via CNC (NC) programmering om de gatenposities nauwkeurig aan te passenHet systeem ondersteunt zowel ronde als ovale gatenpersen.de verwerkingscapaciteit bedraagt ongeveer 9·10 ton per 8-uursploeg.

2De markeringseenheid is ontworpen met een volledig afgesloten, zeer stijve structuur.Bovendien, is een roterende schijfmarkering met 10 rijen beschikbaar, waardoor automatische karakterkeuze zonder handmatige ingreep mogelijk is, waardoor de markeringsefficiëntie aanzienlijk wordt verbeterd.

3Het snijapparaat heeft een ontwerp met een enkele scheerlem die wordt gekenmerkt door een hoge snijkracht en stabiliteit..Het mes heeft een open deur, waardoor het snel, veilig en handig kan worden vervangen.

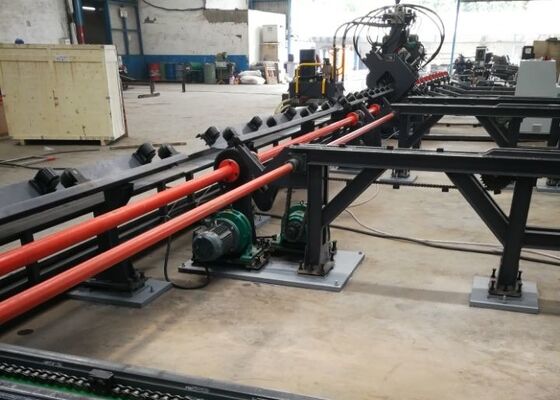

4De horizontale voedingstafel vervoert hoekstaal naar het roterende laadrack, dat wordt aangedreven door een motor-reducer.Dit zorgt voor een stabiele plaatsing van het materiaal op de voedingsconveyor voor latere verwerking.

5De werkstukken worden veilig vastgeklemd en getransporteerd door een CNC-voertuig met een hoge positioneringsnauwkeurigheid. Het voertuig wordt aangedreven door een servomotor met foto-elektrische encoderfeedback.met behulp van een gesloten besturingssysteem om een nauwkeurige voeding en positionering te garanderen.

6Het hydraulische systeem zorgt voor de aandrijving van de punch-, markering- en scheerwerkzaamheden.Hydraulische pijpleidingen maken gebruik van verbindingen van het type ferrule om te zorgen voor lekvrije prestaties en gemakkelijk onderhoudDe belangrijkste hydraulische klepblokken worden geleverd door het internationaal erkende merk Atos en zorgen voor een stabiele en betrouwbare werking van het systeem.

7Het hydraulische koelsysteem ondersteunt meerdere configuraties, waaronder waterkoeling, luchtkoeling en olie koeling.Klanten kunnen de juiste koelmethode kiezen op basis van specifieke werkomstandigheden en operationele vereisten.

8Het besturingssysteem bestaat uit een industriële computer, PLC-controller, servomotoren en externe sensoren.na welke het systeem automatisch bewerkingsprogramma's genereertDe HMI-interface is intuïtief en gebruiksvriendelijk en biedt functies zoals grafisch werkstuk weergeven, grote capaciteit gegevensopslag,Positie visualisatie en fout alarm diagnostiek.

Deze werkstukmonsters vertegenwoordigen standaardspecificaties en typische bewerkingsscenario's in de hoekstaaltorenindustrie.kwaliteit van de verwerking, en de fabricageprecisie, die een praktische referentie biedt voor de beoordeling van de prestaties van de apparatuur en de geschiktheid voor specifieke productievereisten,het ondersteunen van geïnformeerde en op gegevens gebaseerde besluitvorming.

Bij de bouw van ultrahoge-spannings- (UHV) transmissielinjen, waarbij torens moeten bestand zijn tegen extreme weersomstandigheden en zware structurele belastingen,Deze apparatuur speelt een cruciale rol bij de verwerking van de hoekstaalcomponenten die het primaire structurele kader van transmissie torens vormenHet verricht zeer efficiënte boor- en punctiewerkzaamheden op hoekstaal dat wordt gebruikt in torenbomen, kruisingsarmen en andere kritieke structurele onderdelen.het garanderen van nauwkeurige afmetingen en betrouwbare gezamenlijke prestaties, waardoor de algemene structurele stabiliteit en integriteit van de torens behouden blijven.
