Industriële Hoge Snelheid CNC Plaatboor- en Freesmachine voor Dikke Platen

Industriële Hoge Snelheid CNC Plaatboor- en Freesmachine voor Dikke Platen

Toepassing:

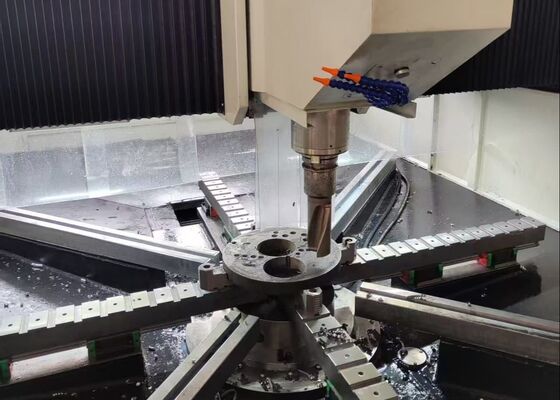

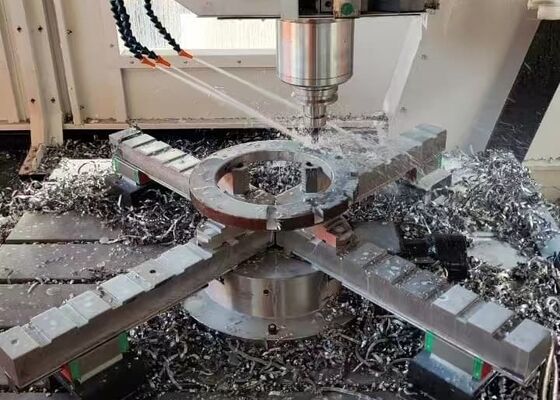

De CNC portaalplaatboor- en freesmachine is specifiek ontwikkeld voor de precisiebewerking van buisplaten, flenzen, lagerplaten, warmtewisselaarcomponenten en een breed scala aan plaatvormige werkstukken die worden gebruikt in de petrochemische verwerking, kernenergieopwekking, windenergie, ketelproductie en staalconstructie. De machine ondersteunt hogesnelheidscarbideboren met koelmiddel door de spil, evenals hogesnelheidstorsieboren met externe koelmiddel. Door boren, verzinken, tappen, frezen en ruimen te integreren in één CNC-bewerkingsplatform, biedt het uitzonderlijke bewerkingsflexibiliteit en productie-efficiëntie. Een optionele automatische haakse freeskop verbetert de mogelijkheden verder door efficiënt zijwaarts boren, tappen en frezen van complexe werkstukken mogelijk te maken.

Specificaties:

Productkenmerken

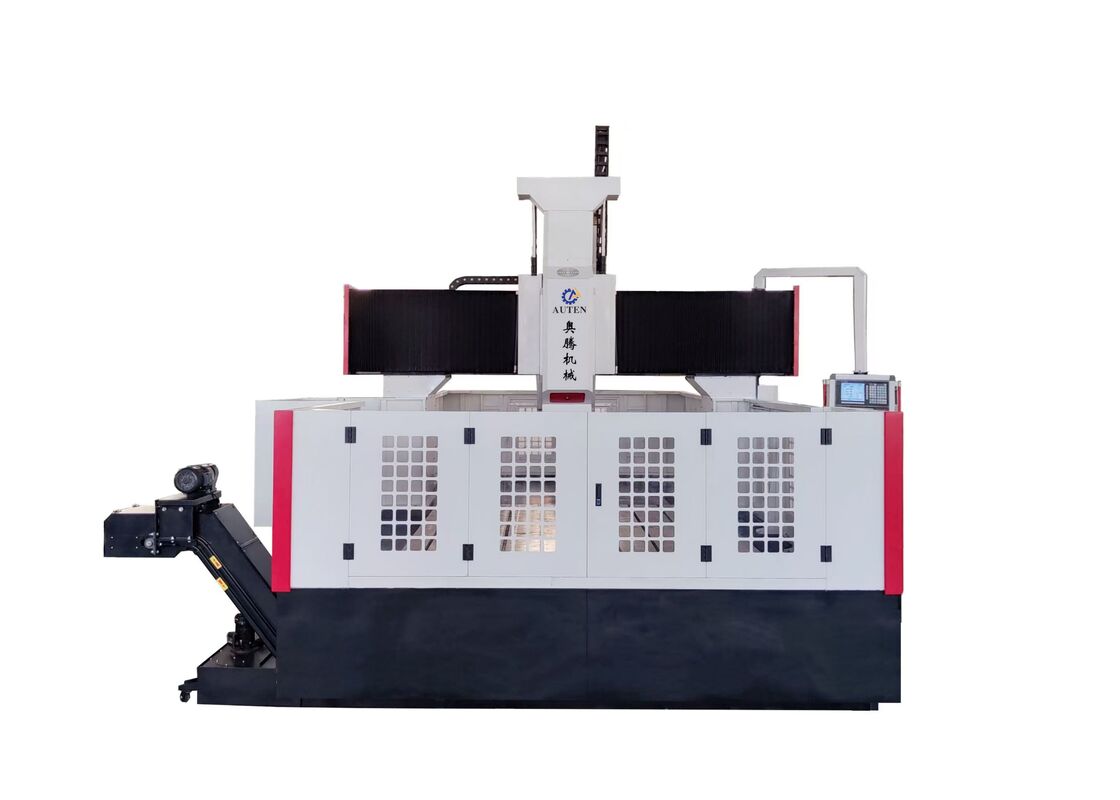

1. De apparatuur bestaat voornamelijk uit een robuust machinebed, een longitudinaal glijdmechanisme, een portaalframe, een transversale schuifeenheid, een verticaal voedingssysteem, een boor- en frees-spilkop, een werktafel, een koelmiddelcirculatiesysteem, een automatisch spanentransportsysteem, een gecentraliseerd smeersysteem, een pneumatische assemblage, een elektrische schakelkast en andere hulpmodules. Samen vormen deze componenten een compleet, zeer efficiënt CNC-bewerkingssysteem ontworpen voor precisie industriële verwerking.

2. De servo-gestuurde glijdende spilkop combineert meerdere bewerkingsmogelijkheden, waaronder boren, ruimen, tappen, verzinken en groeffrezen. Deze functies kunnen individueel of via gecoördineerde meerassige bediening worden uitgevoerd om maximale verwerkingsveelzijdigheid te bieden. De spil is voorzien van een hoogwaardige BT50 interne koelspil vervaardigd in Taiwan en is uitgerust met een automatisch gereedschapsklemmechanisme op basis van schijfveertechnologie. Hydraulische gereedschapontgrendeling maakt snelle en gemakkelijke vervanging van boor- en freesschappen mogelijk, waardoor de gereedschapwisseltijd effectief wordt verkort en de algehele productie-efficiëntie wordt verbeterd.

3. Hoogwaardige lineaire geleidingen zijn geïnstalleerd op alle belangrijke bewegingsassen om soepele beweging, uitstekende stijfheid en nauwkeurige positioneringsprestaties te garanderen. Het voedingsaandrijfsysteem maakt gebruik van AC-servomotoren in combinatie met synchrone riemaandrijving en precisie kogelomloopspillen, wat resulteert in een uitstekende positioneringsnauwkeurigheid, superieure herhaalbaarheid en stabiele langdurige bewerkingsprestaties.

4. Het machinebed en de portaalstructuur zijn vervaardigd uit hoogwaardig gietijzer of zware gelaste staalconstructies. Vóór bewerking ondergaan alle kritieke structurele componenten een gloeibehandeling bij hoge temperatuur om spanningen te verminderen, gevolgd door een extra spanningsverminderingsproces na semi-afwerking. Door dit geavanceerde productieproces bereikt de machine een uitzonderlijke structurele stijfheid, verbeterde dimensionale stabiliteit en consistent betrouwbare bewerkingsnauwkeurigheid gedurende de gehele levensduur.

De CNC portaalplaatboor- en freesmachine is een hoogwaardige CNC-bewerkingsoplossing die speciaal is ontworpen voor de precisieverwerking van plaatvormige componenten en staalconstructiedelen. Het is breed geschikt voor het bewerken van flenzen, schijven, ringen, vlakke platen en andere vergelijkbare werkstukken binnen het gespecificeerde bewerkingsbereik. Met zijn stijve mechanische constructie, geavanceerde CNC-besturingstechnologie en uitgebreide multifunctionele bewerkingsmogelijkheden biedt de machine een efficiënte en betrouwbare oplossing voor industriële toepassingen die hoge precisie, productiviteit en operationele stabiliteit vereisen.

In staalconstructiefabrieken voert de apparatuur precisieboreningen en freesbewerkingen uit op constructieplaten, fundatieplaten en verbindingscomponenten, waardoor nauwkeurig bewerkte onderdelen worden geleverd voor efficiënte montage van staalconstructies. In de windenergie-industrie wordt het uitgebreid toegepast op de bewerking van windturbine torendelen en flenscomponenten met grote diameter, wat zorgt voor uitstekende dimensionale nauwkeurigheid en structurele integriteit onder uitdagende bedrijfsomstandigheden, waaronder zware windbelastingen en aanzienlijke temperatuurvariaties. In bruggenbouwtoepassingen wordt de machine veelvuldig gebruikt voor het bewerken van brugliggers, verbindingsplaten en ondersteunende constructiecomponenten, waarbij hoogwaardige en duurzame verbindingen worden geproduceerd die bestand zijn tegen langdurige dynamische belastingen. Als gevolg hiervan speelt de apparatuur een belangrijke rol bij het verbeteren van de structurele veiligheid, operationele betrouwbaarheid en levensduur van grootschalige brug- en infrastructuurprojecten.
