Machines voor het boren van CNC-platen met hoge stijfheid en hoge snelheid met servo-besturing

Hoge-stijfheid Hoge Snelheid CNC Plaatboormachine en Freesmachine met Servo Besturing

Productintroductie:

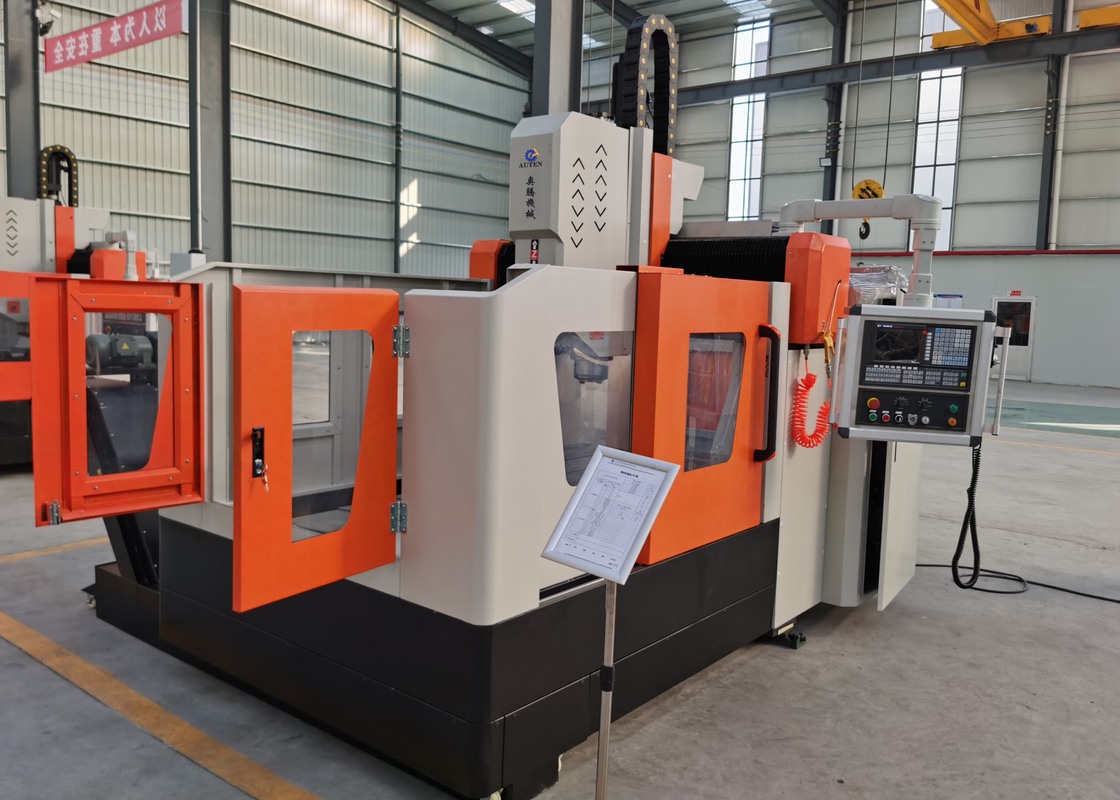

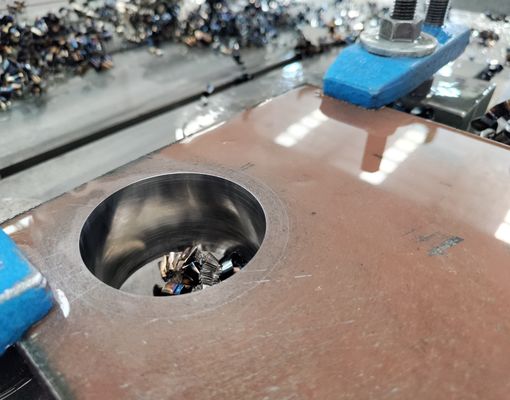

De machine is speciaal ontwikkeld voor precisiebewerking van buisplaten en flenscomponenten, en ondersteunt boorbewerkingen voor gaten met een diameter tot φ80 mm. Het integreert meerdere bewerkingsfuncties, waaronder boren, ruimen, kotteren, tappen, verzinken en frezen. De apparatuur is compatibel met zowel hardmetalen gereedschappen als conventionele boren, en biedt flexibele verwerkingsoplossingen voor diverse materiaaleisen. Met een intuïtief CNC-besturingssysteem biedt de machine gemakkelijke bediening, efficiënte programmering en uitstekende bewerkingsnauwkeurigheid, waardoor het geschikt is voor industriële toepassingen met hoge precisie.

Productconfiguratie:

Productkenmerken

1. Het machinebed en de dwarsbalk hebben een zware gelaste staalconstructie met geavanceerde verouderings- en spanningsontlastende warmtebehandeling om de structurele stabiliteit en de nauwkeurigheid van de langetermijnbewerking te verbeteren. De werktafel, de transversale slede en de ram zijn vervaardigd uit hoogwaardig gietijzer, wat zorgt voor uitstekende stijfheid, trillingsbestendigheid en operationele duurzaamheid.

2. De X-as maakt gebruik van een dubbele servomotor-aandrijfconfiguratie aan beide zijden van het portaal, wat zorgt voor gesynchroniseerde beweging, hoge positioneringsnauwkeurigheid en uitstekende parallellisme. Deze geavanceerde aandrijfstructuur handhaaft effectief een superieure loodrechtheid en precisie tussen de X- en Y-asbewegingen.

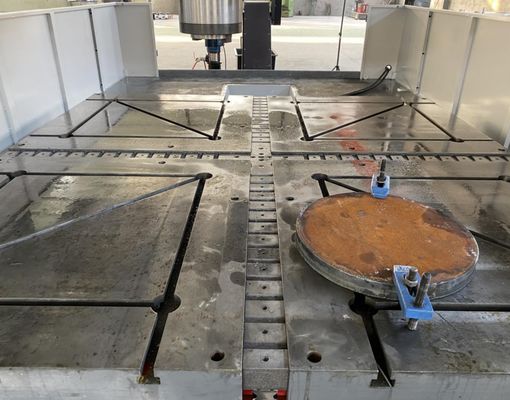

3. De werktafel is vervaardigd uit premium gietijzer, wat een uitstekende draagkracht, structurele stabiliteit en betrouwbare ondersteuning biedt voor zware bewerkingsoperaties.

4. De boorspil heeft een stijf, zeer nauwkeurig BT40-ontwerp met een geïntegreerd intern koelmiddeltoevoersysteem, wat zorgt voor efficiënte spaanafvoer, verbeterde gereedschapskoeling en gemakkelijke gereedschapswisseling. Het spilsnelheidsbereik is instelbaar van 30 tot 3000 omw/min, waardoor flexibele aanpassing aan verschillende bewerkingsvereisten mogelijk is.

5. Twee plaatketting-type spanentransporteurs zijn aan beide zijden van de werktafel geïnstalleerd om bewerkingsspanen en koelmiddel automatisch op te vangen. Dit systeem maakt efficiënte spaanafvoer, koelmiddelterugwinning en een schonere bewerkingsomgeving mogelijk.

6. De machine is uitgerust met zowel interne als externe koelmiddeltoevoersystemen, die voldoende druk en debiet leveren voor effectieve gereedschapskoeling en smering. Koelmiddelpeilbewakingsapparaten zijn geïntegreerd om een stabiele koelprestatie te garanderen en boorgereedschappen te beschermen tijdens continu bedrijf.

7. Een automatisch smeersysteem zorgt voor continue en nauwkeurige smering van kritieke bewegende componenten, waaronder lineaire geleidingen, kogelomloopspillen en rollagers. Dit ontwerp vermindert mechanische slijtage, verbetert de operationele stabiliteit en verlengt de levensduur van belangrijke componenten.

8. De machine is uitgerust met het 828D CNC-besturingssysteem, met krachtige verwerkingsfuncties, automatische CAD/CAM-programmeermogelijkheden, intuïtieve bediening, realtime alarmmeldingen en intelligente foutcompensatiefuncties, wat de bewerkingsefficiëntie en productiebeheer aanzienlijk verbetert.

9. De machine integreert hoogwaardige kerncomponenten van internationaal erkende fabrikanten, waaronder lineaire rollagergeleidingen, precisie kogelomloopspillen, servomotoren en aandrijvingen, spilsystemen, CNC-controllers, hydraulische pompen, regelkleppen en koelmiddelpompen. Deze premium componenten garanderen een uitzonderlijke betrouwbaarheid van de apparatuur, stabiele werking en langdurige bewerkingsprestaties.

De CNC portaalplaat snijmachine is een robuuste industriële oplossing, nauwgezet ontworpen voor de precieze bewerking van plaatvormige componenten en structurele elementen. Deze machine is specifiek afgestemd op het verwerken van werkstukken zoals flenzen, schijven, ringen en vlakke platen, mits de materiaaldikte binnen het aangewezen effectieve bewerkingsbereik van de machine valt.

In staalconstructiefaciliteiten voert deze plaatboormachine nauwkeurige boor- en freesbewerkingen uit op constructieplaten en verbindingscomponenten, wat een solide basis vormt voor de constructie van veerkrachtige staalconstructies. In de windenergiesector levert het precisiebewerkingen voor windmolentorens en flenzen—essentiële processen die garanderen dat deze componenten bestand zijn tegen zware omgevingsomstandigheden, waaronder extreme winden en temperatuurschommelingen. Voor bruggenbouwprojecten bewerkt de apparatuur brugliggers en ondersteuningen, wat zorgt voor de vorming van stabiele en duurzame verbindingen die bestand zijn tegen dynamische belastingen gedurende de verlengde levensduur van de brug.
