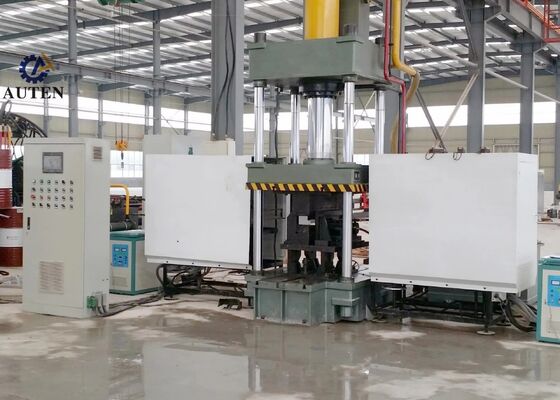

Intelligente CNC-verwarmingsbuigmachine voor hoekplaten met warmbuigen

Intelligente CNC-verwarmingsbuigmachine voor hoek en plaat met warmbuigen


Inleiding tot het product:

Het CNC-thermisch buigsysteem is zorgvuldig ontworpen en grondig in de fabriek getest om een nauwkeurige buiging van hoekstaalprofielen en platte platen te garanderen.Het is speciaal ontworpen om te voldoen aan de veeleisende productiebehoeften van industrieën zoals de staalfabricage., vervaardiging van mechanische onderdelen en architecturale metaalbewerking.het systeem zorgt ervoor dat gebogen hoekstaal- en metalen panelen voldoen aan strenge dimensionale en structurele specificaties, waardoor een soepele en efficiënte voortgang in de daaropvolgende productieprocessen wordt vergemakkelijkt.

Productparameters:

Productkenmerken:

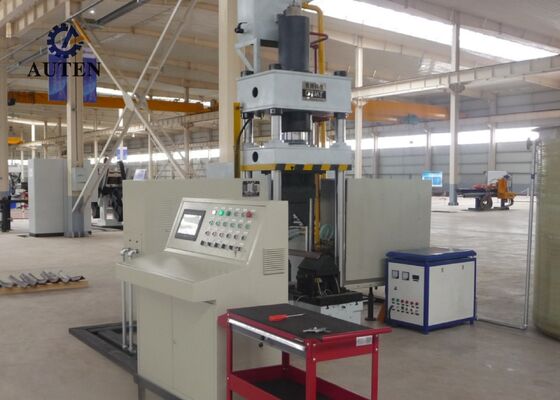

1Het systeem integreert een geavanceerd CNC-gebaseerd PLC-besturingsplatform met een intuïtieve touchscreen Human-Machine Interface (HMI), waardoor gemakkelijke parameterinvoer mogelijk is.real-time statusbewaking van de apparatuurDeze intelligente besturingsconfiguratie biedt operators een eenvoudige, betrouwbare en gebruiksvriendelijke bewerkingsbeleving.

2De machine gebruikt geavanceerde intelligente ultrasoon-frequentie inductieverwarmingstechnologie, die een snelle verwarmingsprestatie, verbeterde energie-efficiëntie en milieuvriendelijke werking biedt.Deze innovatieve verwarmingsoplossing verhoogt de productiecapaciteit, vermindert de operationele kosten en voldoet aan de moderne milieubehoeften.

3De uitrusting is ontworpen als een volledig geïntegreerd vormsysteem en vereist geen extra gereedschapsveranderingen of frequente vorm aanpassingen.Deze geoptimaliseerde structuur vereenvoudigt de voorbereiding van de productie, vermindert de opzettijd en verbetert de algehele productie-efficiëntie.

4. Door gebruik te maken van geavanceerde CNC precisie controle technologie, de machine bereikt zeer nauwkeurige buig- en vorming operaties. Het zorgt voor consistente productkwaliteit, uitstekende dimensie nauwkeurigheid,en stabiele verwerkingsprestaties, terwijl de productie-efficiëntie aanzienlijk wordt verhoogd.

5De apparatuur is uitgerust met een onafhankelijk hydraulisch aandrijfsysteem gecombineerd met een volledig geïntegreerde elektrische bedieningsunit.verbeterde veiligheid, betrouwbare prestaties en uitstekende geschiktheid voor continue industriële productie in grote hoeveelheden.

6De koudvormende functie is ontworpen voor de verwerking van hoekstaalprocessen tot L100 × L100 × 10 mm, met een maximaal toegestane buighoek van 5 graden,het waarborgen van nauwkeurige vervormingsbeheersing en stabiele vormkwaliteit.

7Onder normale bedrijfsomstandigheden duurt de koudperscyclus ongeveer 10 seconden per werkstuk, terwijl warmtevorming over het algemeen ongeveer 120 seconden per onderdeel duurt.afhankelijk van de materialspecificaties en de afmetingen van het werkstukDe thermische buiging begint nadat de temperatuur van het werkstuk ongeveer 800°C heeft bereikt (roodwarmte);met geoptimaliseerde procesparameters die zijn geconfigureerd volgens de materiaalkenmerken en de vereiste buignauwkeurigheid.

8Tijdens de thermische vormoperaties hoeft de gebruiker alleen de vereiste verwerkingsparameters in te voeren en de automatische cyclus te starten via de bedieningsknop of de voetpedaal.Het systeem voert vervolgens automatisch de volledige geprogrammeerde volgorde uit., met inbegrip van het inbrengen van het werkstuk in het verwarmingsgebied, inductieverwarming, automatische terugtrekking van de verwarmingseenheid, hydraulisch klemmen en persen, ramheffen,en eindontlading van het afgewerkte onderdeel.

9In de geïntegreerde thermische vorm- en koudpersmodus kan de productiecyclus onmiddellijk beginnen nadat de procesparameters zijn ingevoerd.De hydraulische ram hoeft niet terug te keren naar zijn oorspronkelijke positie na het vormenIn plaats daarvan stijgt de onderste persstempel automatisch om een ruimte van 100 mm te creëren, waardoor het eindwerk gemakkelijk kan worden verwijderd.Deze geoptimaliseerde werkwijze verkort de cyclustijd effectief en verbetert de algehele productie-efficiëntie.

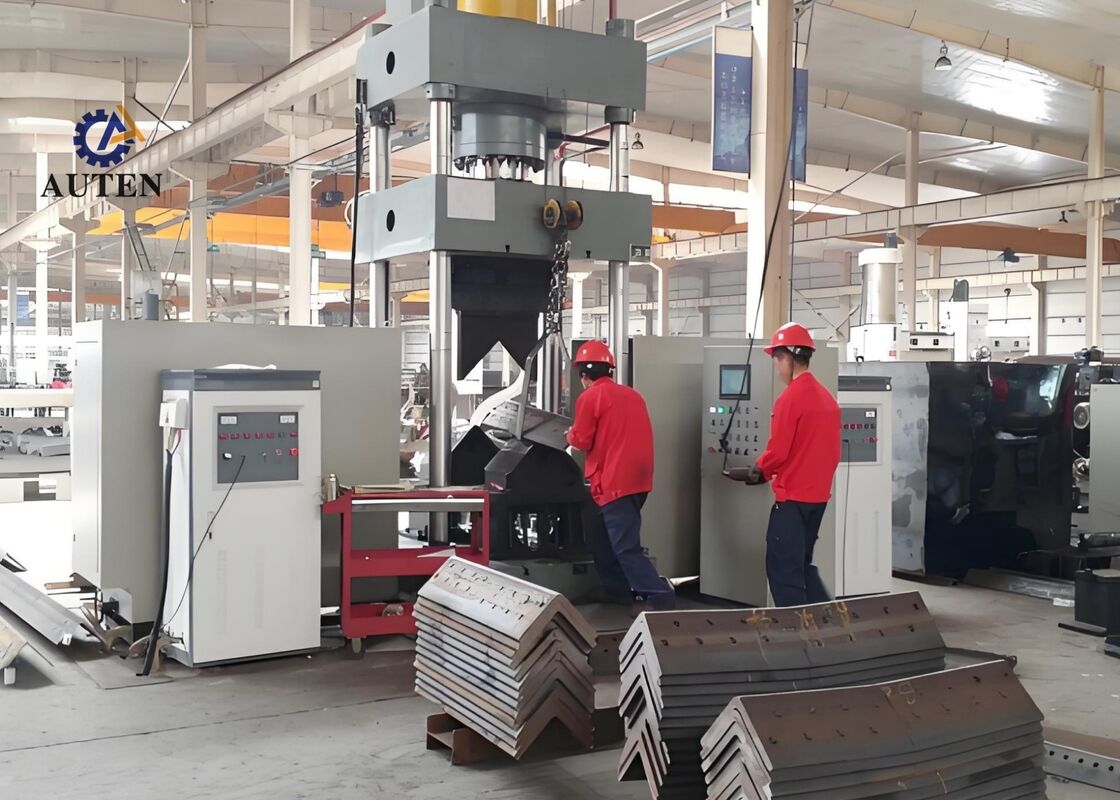

Deze proefmonsters, geproduceerd op de stemprofiel, het snijden en het markeren van hoekstaal,voldoen aan de standaardspecificaties en verwerkingsparameters die op grote schaal worden gebruikt in de hoekstaaltorenindustrieZij bieden de gebruiker een direct middel om de verwerkingskwaliteit, precisie,en vakmanschapsvaardigheid – kritische prestatiemetingen die de capaciteit van de apparatuur bevestigen – om te voldoen aan de strenge operationele eisen van de fabricage van hoekstaaltorens.

Bij de bouw van ultrahoge-spannings- (UHV) transmissieleningen, waarbij torens worden blootgesteld aan ernstige weersomstandigheden en aanzienlijke structurele belastingen,Deze apparatuur speelt een cruciale rol bij de verwerking van de hoekstaalcomponenten die het primaire dragende kader van de torens vormen.Het verricht betrouwbaar boor- en stempelwerkzaamheden op het hoekstaal dat wordt gebruikt in torenbomen, kruisingsarmen en andere kritieke structurele elementen.het garanderen van een precieze nauwkeurigheid en een superieure structurele integriteitDit proces verbetert de algehele duurzaamheid van de zendtorens, wat essentieel is voor de betrouwbare en continue werking van UHV-vervoersystemen.
