Toepassingen:

Het wordt hoofdzakelijk gebruikt voor efficiënt boren van werkstukken zoals zeepplaten en dunne platen binnen hun effectieve dikte.Het kan gaten boren in zowel enkel materiaal als samengestelde materialenHet bewerkingsproces wordt digitaal bestuurd, waardoor de werking zeer handig is.

Parameterconfiguratie:

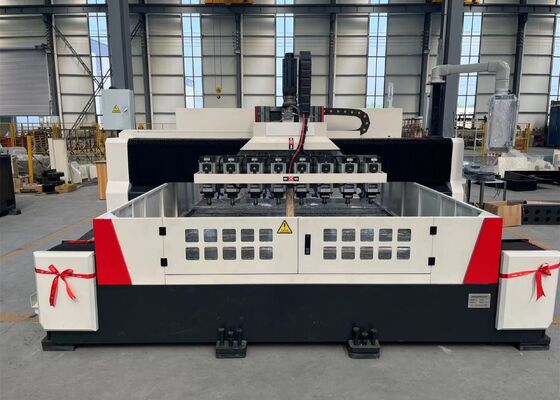

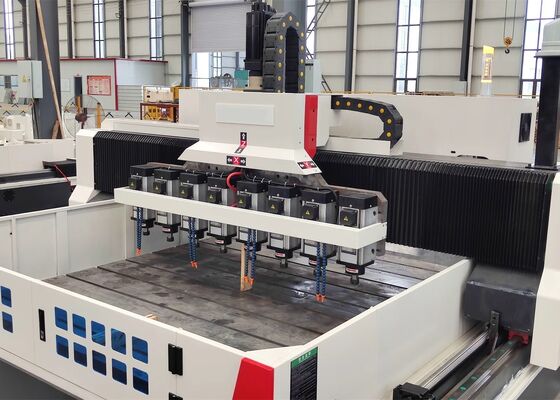

Machinestructuur:

hoofdzakelijk samengesteld uit een werktafel, een beweegbaar portier, een beweegbaar zadel, meerdere boorkrachtkoppen, een automatisch smeerapparaat, beschermingsinrichtingen, een circulerend koelapparaat,een digitaal besturingssysteemHet werktuig wordt ondersteund en geleid door rollend geleidingsparen en aangedreven door precisieschroefparen, en heeft een hoge positioneringsnauwkeurigheid en herhaalbaarheid.

1Werktafel:

Het bed en de werktafel zijn integrale gietstukken van grijs ijzer (HT250), na secundair gluren en verouderen, met precisiebewerking,met een uitstekende dynamische en statische stijfheid en geen vervormingDe werktafel heeft fijn bewerkte, rationeel ingerichte T-slots voor het vastklemmen van het werkstuk.het garanderen van een gelijkmatige krachtverdeling op de geleidingsglijbanen en het aanzienlijk verbeteren van de stijfheid en de trek- en druksterkte van de werktuigmachineHet aandrijfsysteem maakt gebruik van een wisselstroom servomotor en een precisieschroefpaar voor dubbelzijdige aandrijving, waardoor het portier in de Y-asrichting kan bewegen.Verstelbare bouten zijn verdeeld over het onderoppervlak van het bed voor een gemakkelijke aanpassing van het bed en de werktafel niveau.

2Mobiele poort:
Het mobiele portier is gegoten en bewerkte van grijs ijzer (HT250).en twee servomotoren, waardoor de aandrijfkoppelslider zich langs de Y-as kan bewegen.Gantry beweging wordt bereikt door de servomotoren rijden de kogelschroeven door middel van precisie koppelingen.

3Verplaatst zadel.
De bewegende zadel is een precisie gietijzeren constructiecomponent.met een vermogen van niet meer dan 10 W,Dit drijft de boorkop om te bewegen langs de Z-as, waardoor snelle vooruitgang, voeding, snelle intrekking, en stop acties..

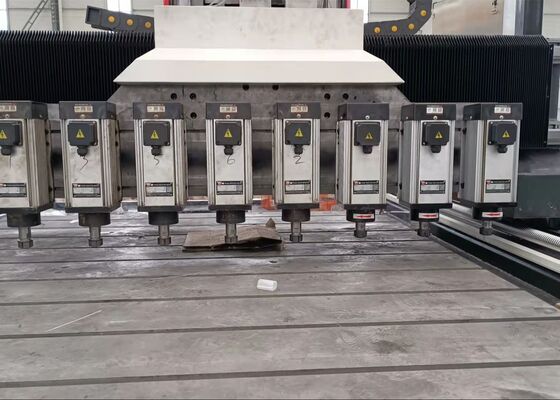

4. Boorkrachthoofd:
De boorkrachtkop maakt gebruik van een speciale driefasige spindelmotor, die rechtstreeks een precisie-spindel aandrijft.twee achterkant) om een stapsgewijze snelheidsregeling te bereiken. De voeding wordt aangedreven door een servomotor en een kogelschroef. De X- en Y-assen kunnen worden verbonden met behulp van een halfgesloten lus, waardoor lineaire en circulaire interpolatiefuncties mogelijk zijn.Het spindel is een hulpmiddelhouder voor de eerste hulp..
