Model 2020ER25 CNC-boormachine voor dunne platen met schermplaat

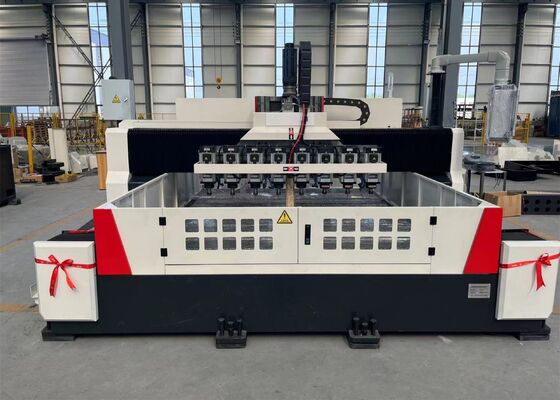

Model 2020ER25 CNC Schermplaat Portaaltype Boormachine voor Dunne Platen

Toepassingen:

Het wordt voornamelijk gebruikt voor efficiënt boren van werkstukken zoals zeefplaten en dunne platen binnen hun effectieve diktebereik. Het kan doorlopende gaten boren in zowel enkelvoudige als composietmateriaal onderdelen. Het bewerkingsproces is digitaal gestuurd, wat de bediening zeer gemakkelijk maakt. Het maakt geautomatiseerde, zeer nauwkeurige, multi-variëteit en massaproductie mogelijk.

Parameterconfiguratie:

Machine Structuur:

Voornamelijk samengesteld uit een werktafel, een beweegbaar portaal, een beweegbare zadel, meerdere boorkoppen, een automatisch smeersysteem, beschermingsinrichtingen, een circulair koelsysteem, een digitaal besturingssysteem en een elektrisch systeem. Ondersteund en geleid door rollende geleidingsparen en aangedreven door precisie kogelomloopspillen, bezit de machine een hoge positioneringsnauwkeurigheid en herhaalbaarheid.

1. Werktafel:

Het bed en de werktafel zijn integrale gietstukken van grijs gietijzer (HT250), precisie bewerkt na secundaire gloei- en verouderingsbehandeling, wat resulteert in uitstekende dynamische en statische stijfheid en geen vervorming. Het werktafeloppervlak heeft fijn bewerkte, rationeel geplaatste T-sleuven voor werkstukklemming. Eén zeer nauwkeurige lineaire geleiding is aan elke zijde van de bedbasis gemonteerd, wat zorgt voor een gelijkmatige krachtverdeling op de geleidingsschuiven en de stijfheid en trek- en druksterkte van de machine aanzienlijk verbetert. Het aandrijfsysteem maakt gebruik van een AC servo motor en een precisie kogelomloopspilpaar voor dubbelzijdige aandrijving, waardoor het portaal in de Y-asrichting kan bewegen. Verstelbare bouten zijn verdeeld over het onderoppervlak van het bed voor eenvoudige afstelling van het bed en de werktafel.

2. Mobiel Portaal:
Het mobiele portaal is gegoten en bewerkt uit grijs gietijzer (HT250). De voorkant van het portaal is uitgerust met twee rollende lineaire geleidingsparen met hoge belastbaarheid, twee sets precisie kogelomloopspilparen en twee servo motoren, waardoor de kop schuif over de Y-as kan bewegen. Elke kop schuif is uitgerust met een boorkop. Portaalbeweging wordt bereikt door de servo motoren die de kogelomloopspillen aandrijven via precisie koppelingen.

3. Bewegende Zadel
Het bewegende zadel is een precisie gietijzeren structureel component. Het is uitgerust met twee CNC geharde geleidingsschuiven met hoge belastbaarheid, een precisie kogelomloopspilpaar en een zeer nauwkeurige planetaire reductiebak verbonden met een servo motor. Dit drijft de boorkop om langs de Z-as te bewegen, waardoor snelle vooruitgang, voeding, snelle terugtrekking en stopacties mogelijk zijn. Het beschikt ook over automatische spaanderbreking, spaanafvoer en pauzefuncties.

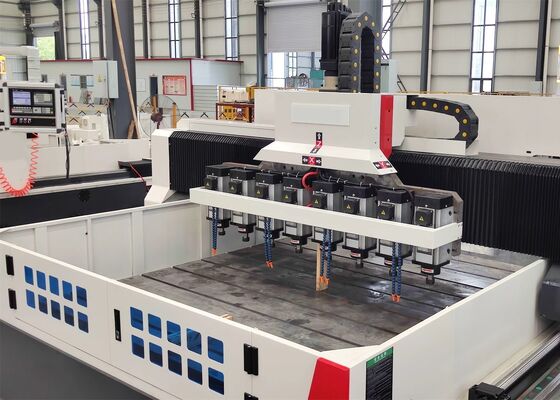

4. Boorkop:

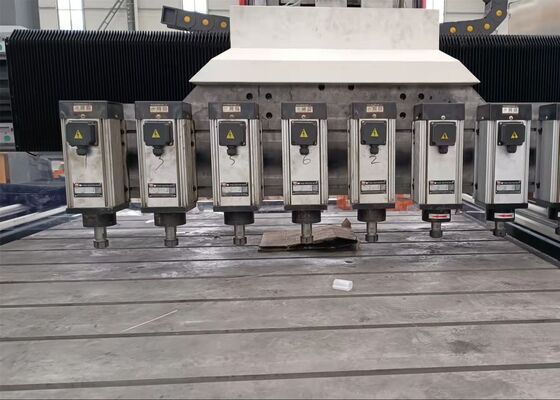

De boorkop gebruikt een speciale driefasige spilmotor, die een precisie spil direct aandrijft. De spil gebruikt een Japanse hoekcontactlager met vijf rijen (drie voor, twee achter) om traploze snelheidsregeling te bereiken. De voeding wordt aangedreven door een servo motor en kogelomloopspil. De X- en Y-assen kunnen worden gekoppeld, met semi-gesloten lusregeling, waardoor lineaire en circulaire interpolatiefuncties mogelijk zijn. Het spiluiteinde is een ER gereedschapshouder.
