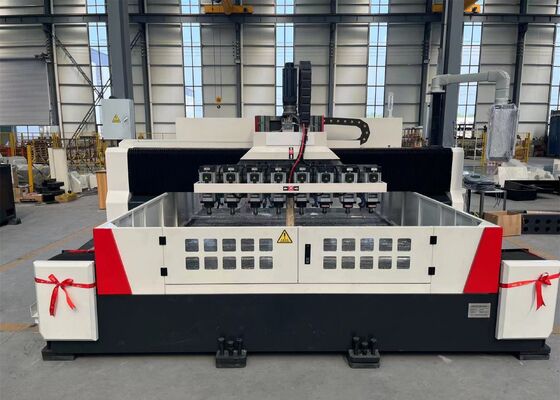

Model 2215ER20 Gantry CNC Zeef Plaat Machine 2200*1500mm Werkstukafmeting
Toepassingen:
Het wordt voornamelijk gebruikt voor efficiënt boren van werkstukken zoals zeefplaten en dunne platen binnen hun effectieve diktebereik. Het kan doorlopende gaten boren in zowel enkelvoudige als composietmateriaal onderdelen. Het bewerkingsproces is digitaal gestuurd, wat de bediening zeer gemakkelijk maakt. Het maakt geautomatiseerde, zeer nauwkeurige, multi-variëteit en massaproductie mogelijk.
Parameterconfiguratie:
| Werkstukafmeting |
LxB |
2200*1500mm |
| Portaalhoogte |
200mm |

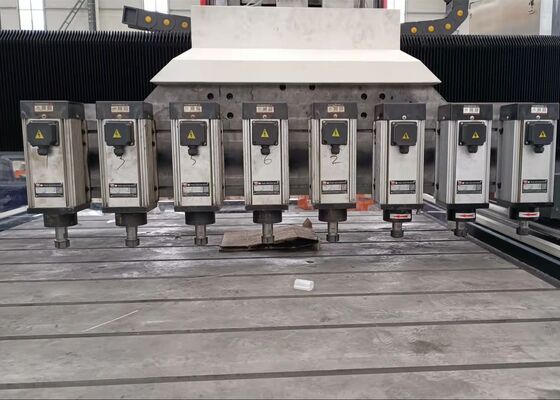

| Verticale schuifram boorkop |
Aantal. |
13 |
| spil conische boring |
ER20 |
| Max. boordiameter |
Φ 1-Φ6mm |
| Spilsnelheid |
50-12000t/min |
| Servo spilmotor vermogen |
2.2KW |
| Frequentieomvormer |
13*2.2KW |
| Afstand van het onderste uiteinde van de spil tot de werktafel |
0-200mm |
| Zijdelingse beweging van de kop |
Max. horizontale slag |
1500mm |
| Zijdelingse bewegingssnelheid |
0~7 |
| Servo motor vermogen voor zijdelingse beweging |
2.4*1 |
| Portaal longitudinale beweging |
Max. voedingsslag |
2200 |
| Voedingsbewegingssnelheid |
0~7 m/min |
| Voeding servo motor vermogen |
2*2.4kw |
| Verticale ram voedingsbeweging |
Max. slag |
200mm |
| Beweegsnelheid |
0~7m/min |
| Servo motor vermogen |
2.4kW*1 (rem) |
| Drie-assige positioneringsnauwkeurigheid |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Drie-assige herhalingsnauwkeurigheid |
X/Y/Z/A/B/C |
±0.01/1000mm |
Machine Structuur:

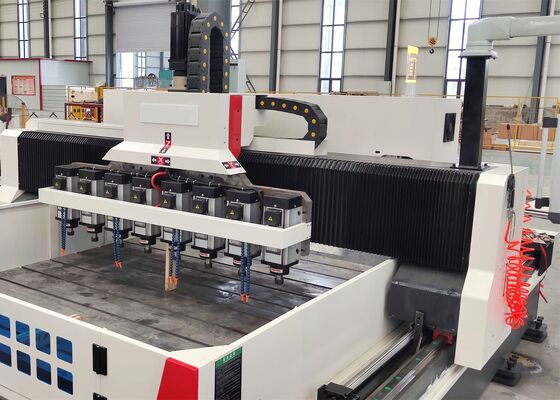

Voornamelijk samengesteld uit een werktafel, een beweegbaar portaal, een beweegbare zadel, meerdere boorkoppen, een automatisch smeerapparaat, beschermingsapparaten, een circulair koelapparaat, een digitaal besturingssysteem en een elektrisch systeem. Ondersteund en geleid door rolgeleidingsparen en aangedreven door precisie-kogelomloopspillen, bezit de machine een hoge positioneringsnauwkeurigheid en herhaalbaarheid.
1. Automatische Smeer- en Beschermingsapparaten:
Deze machine is uitgerust met een in Taiwan geproduceerd volumetrisch drukverdelend automatisch smeerapparaat, dat automatisch alle bewegende delen zoals geleidingen, kogelomloopspillen en tandwielen smeert, zonder blinde vlekken, en de levensduur van de machine garandeert. De X- en Y-assen zijn voorzien van stofwerende beschermkappen, en de werktafel is omgeven door spatwaterdichte schotten.
2. Compleet Keyuan Bus Absolute Waarde CNC Systeem
Dit is een speciaal systeem voor Keyuan CNC boor- en freesmachines. De motoren worden aangedreven door zeer nauwkeurige absolute servo motoren. Het beschikt over een RS232 interface, een kleurendisplay, een Chinese bedieningsinterface en ondersteunt on-site/externe USB-invoer.
3. Functie voor Geheugen bij Stroomuitval
In geval van een plotselinge stroomuitval of andere operationele onderbreking, maakt deze functie een snelle en gemakkelijke terugkeer mogelijk naar de locatie van het laatste geboorde gat vóór de stroomuitval. Operators kunnen dan snel doorgaan naar de volgende stap, wat zoektijd bespaart.
4. Laser Interferometer:
Een laserinterferometer van het Britse bedrijf RENISHAW wordt gebruikt voor kalibratie, waarbij nauwkeurig de pitchfout, speling, positioneringsnauwkeurigheid en herhaalbaarheid wordt geïnspecteerd en gecompenseerd om de dynamische en statische stabiliteit en bewerkingsnauwkeurigheid van de machine te garanderen. Ballbar Inspectie: Elke machine wordt geïnspecteerd met een ballbar van het Britse bedrijf RENISHAW om de ware circulariteit en machine geometrische nauwkeurigheid te kalibreren, en voert tegelijkertijd cirkelvormige snijexperimenten uit om de 3D bewerkingsnauwkeurigheid en circulariteitsnauwkeurigheid van de machine te garanderen.
