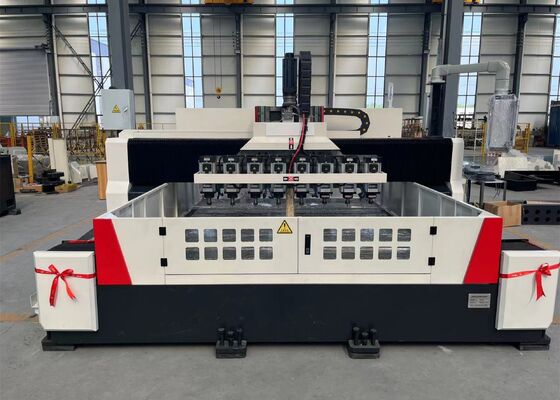

ER25 Spindel Taper Gat CNC Schermplaat Boormachine Φ 1-Φ6mm Max. Boordiameter

ER25 Spindeltapgat CNC Plaatboormachine Φ 1-Φ6mm Max. Boordiameter

Toepassingen:

Deze apparatuur is primair ontwikkeld voor het efficiënt boren van werkstukken zoals geperforeerde platen, zeefplaten en dunne staalplaten binnen het toepasselijke bewerkingsdiktebereik. Het is in staat om doorlopende gaten te produceren in zowel homogene als composietmateriaalcomponenten. De gehele bewerkingsoperatie wordt geregeld door een digitaal CNC-besturingssysteem, wat zorgt voor een gemakkelijke bediening en ondersteuning biedt voor geautomatiseerde, zeer nauwkeurige, multi-specificatie en grootschalige productie.

Parameterconfiguratie:

Machine Structuur:

De machine gereedschap omvat voornamelijk een werktafel, een beweegbaar portaal, een mobiel zadel, meerdere boorspindelunits, een gecentraliseerd automatisch smeersysteem, beschermende assemblage, een circulair koelsysteem, een CNC-besturingssysteem en een elektrisch besturingssysteem. De bewegende assen worden geleid door precisie rollende lineaire geleidingen en aangedreven door zeer nauwkeurige kogelomloopspillen, wat zorgt voor uitstekende positioneringsnauwkeurigheid, herhaalbaarheid en operationele stabiliteit.

1. Werktafel:
Het machinebed en de werktafel zijn vervaardigd als geïntegreerde gietijzeren (HT250) componenten. Na secundaire gloei- en verouderingsbehandeling ondergaan de gietstukken precisiebewerking om uitstekende statische en dynamische stijfheid te bereiken en tegelijkertijd vervorming effectief te voorkomen. Het werktafeloppervlak is precisie-afgewerkt en bevat logisch geplaatste T-sleuven voor veilige en gemakkelijke klemming van werkstukken. Eén zeer nauwkeurige lineaire geleiding is aan elke zijde van de bedbasis geïnstalleerd, wat zorgt voor een uniforme belastingsverdeling over de geleidingsglijders en de algehele stijfheid en de trek- en druksterkte van de machine gereedschap aanzienlijk verbetert. Het aandrijfmechanisme maakt gebruik van een AC servomotor gecombineerd met een precisie kogelomloopspil assemblage voor synchrone aandrijving aan beide zijden, waardoor het portaal nauwkeurig langs de Y-as kan bewegen. Verstelbare nivelleringsbouten zijn onder het bed aangebracht, wat zorgt voor gemakkelijke nivellering en uitlijning van het bed en de werktafel.

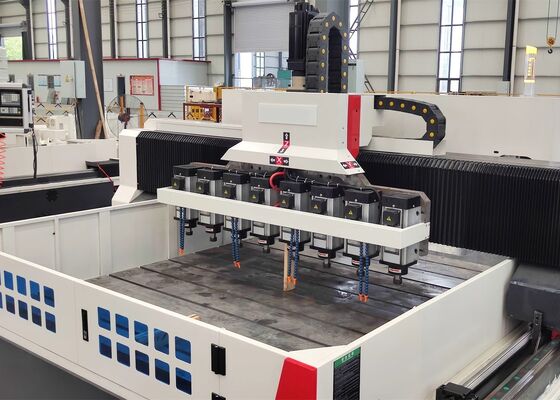

2. Mobiel Portaal:
Het mobiele portaal is vervaardigd uit gietijzer (HT250) door middel van precisiegieten en bewerkingsprocessen. Twee rollende lineaire geleidingsassemblages met hoge belastingscapaciteit, twee sets precisie kogelomloopspil assemblages en twee servomotoren zijn aan de voorkant van het portaal geïnstalleerd, waardoor de kopglijders soepel langs de Y-as kunnen bewegen. Elke kopglijder is voorzien van een onafhankelijke boorkop. De portaalbeweging wordt nauwkeurig geregeld door servomotoren die beweging overbrengen naar de kogelomloopspillen via zeer nauwkeurige koppelingen, wat zorgt voor stabiele en nauwkeurige positionering.

3. Mobiel Zadel:
Het mobiele zadel is een precisie-bewerkte gietijzeren constructie die is ontworpen om een stabiele en nauwkeurige beweging van de booreenheid te bieden. Het bevat twee CNC geharde glijgeleiders met hoge belastingscapaciteit, één precisie kogelomloopspil assemblage en een zeer nauwkeurige planetaire reductiebak gekoppeld aan een servomotor. Deze configuratie drijft de boorkop langs de Z-as aan en maakt snelle aanloop, gecontroleerde voeding, snelle terugtrekking en stopoperaties mogelijk. Het systeem biedt ook automatische spaakbreking, spaakafvoer en geprogrammeerde pauzefuncties om de bewerkings efficiëntie en operationele gemak te verbeteren.

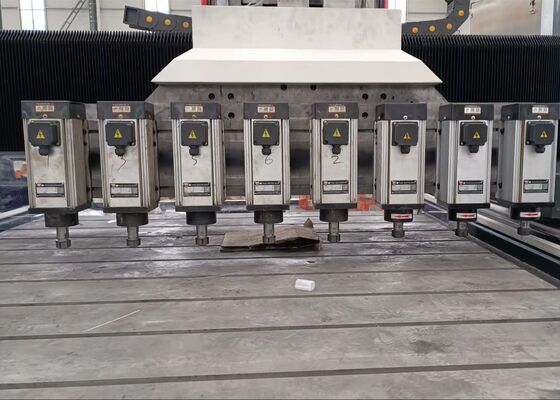

4. Boorkop:
De boorkop is uitgerust met een speciale driefasige spindelmotor die een precisie spindel assemblage direct aandrijft. De spindel wordt ondersteund door een vijfrijige Japanse hoekcontactlagers configuratie, bestaande uit drie lagers aan de voorkant en twee aan de achterkant, wat zorgt voor stabiele werking en traploze spindelsnelheidsregeling. Het voedingsmechanisme wordt aangedreven door een servomotor in combinatie met een precisie kogelomloopspil assemblage. De X- en Y-as bewegingen ondersteunen gecoördineerde koppeling onder semi-gesloten lusregeling, waardoor zowel lineaire interpolatie als circulaire interpolatie operaties mogelijk zijn. De spindelneus is geconfigureerd met een ER gereedschapshouder om de bijbehorende boorgereedschappen te huisvesten en een betrouwbare gereedschapsklemming te garanderen.
