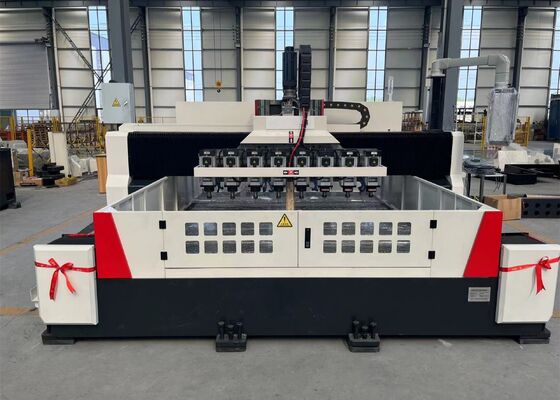

Hoge snelheid CNC-bormachine voor zeefplaat ER20 Spindel Taper Hole

Hoge snelheid CNC-bormachine voor zeefplaat ER20 Spindel Taper Hole

Toepassingen:

Deze machine is in de eerste plaats ontworpen voor het boren met een hoog rendement van werkstukken zoals zeepplaten en dunne platen binnen het toepasselijke diktebereik.Het is geschikt voor het produceren van doorgangen in zowel enkel- als samengestelde materialenDe bewerkingen worden gecontroleerd door middel van een digitaal systeem, waardoor een gebruiksvriendelijk bedrijfsproces en een efficiënt productiemanagement mogelijk zijn.met een hoge precisie, multi-specificatie, en grote productie.

Parameterconfiguratie:

Machinestructuur:

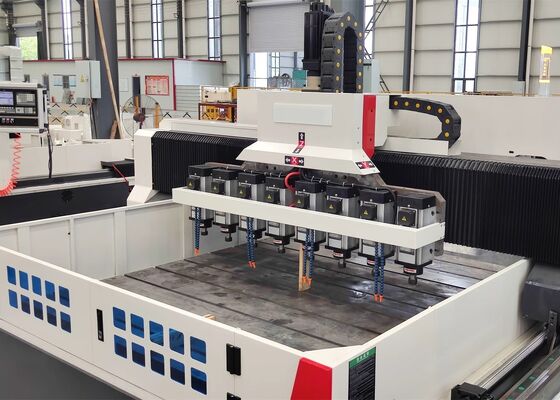

De machine bestaat hoofdzakelijk uit een werktafel, een beweegbaar portier, een beweegbaar zadel, meerdere boorkrachtkoppen, een automatisch smeersysteem, beschermingsinstallaties, een circulerend koelsysteem,digitaal CNC-besturingssysteem, en elektrisch besturingssysteem. rollende lineaire geleidingsbanden bieden structurele ondersteuning en begeleiding, terwijl precisie kogelschroeven accurate bewegingsoverdracht bieden,het garanderen van een hoge positioneringsnauwkeurigheid en herhaalbaarheid gedurende het gehele bewerkingsproces.

1Werktafel:
De machinebed en de werktafel worden vervaardigd als integrale gietijzer (HT250).de onderdelen zijn met precisie bewerkt om een uitstekende statische en dynamische stijfheid te bereiken en tegelijkertijd een uitstekende dimensionale stabiliteit en vervormingsbestendigheid te behoudenHet werktafeloppervlak is nauwkeurig afgewerkt en bevat systematisch gerangschikte T-slots voor een efficiënte en veilige beklemming van het werkstuk.Twee lineaire leidingen van hoge precisie zijn aan elke kant van de onderkant van het bed geïnstalleerd, waardoor een evenwichtige belastingverdeling over de geleidingsglijbanen wordt bereikt en de structurele stijfheid, treksterkte en druksterkte van de werktuigmachine aanzienlijk wordt verbeterd.Het aandrijfmechanisme maakt gebruik van een wisselstroomservomotor in combinatie met een precisie-balschroefassemblage in een dubbelzijdige aandrijflijnconfiguratie, waardoor een stabiele en nauwkeurige bewegingen van het portier langs de Y-as mogelijk zijn.een gemakkelijke aanpassing van het niveau en de uitlijning van het bed en de werktafel.

2Mobiele poort:
Het mobiele portier is vervaardigd van grijs gietijzer (HT250) door middel van precisie gieten en bewerken, waardoor een robuuste en stijve structurele basis wordt geboden.Het voorste gedeelte van het portier is uitgerust met twee rollende lineaire geleidingsbanden met een hoge laadcapaciteit, twee sets precisie-kogelschroeven en twee servomotoren, waardoor de schuifkoppen nauwkeurig langs de Y-as kunnen bewegen.Elke glijbaan van het aandrijfkopje is voorzien van een afzonderlijke boorkrachtkop voor bewerkingenDe gang van de schroef wordt aangedreven door servomotoren via precisiecouplages die beweging doorgeven aan de kogelschroeven, waardoor een soepele beweging, betrouwbare transmissie en nauwkeurige positionering worden gewaarborgd.

3Verplaatsbaar zadel.
Het bewegende zadel is een precisie-gegote ijzeren constructieconstructie die is ontworpen om een stabiele ondersteuning en een nauwkeurige positionering van de boorkop te bieden.Het is uitgerust met twee CNC geharde gids glijbanen met een hoge belastingcapaciteit, een precisie-kogelschroefassemblage en een planetaire reducer van hoge precisie verbonden met een servomotor.Deze transmissieconfiguratie stuwt de boorkop langs de Z-as en ondersteunt snelle benaderingHet bevat ook automatische chipbrekende, chipverwijderende en pauze-functies.verbetering van de bewerkingscontinuïteit en de operationele efficiëntie.

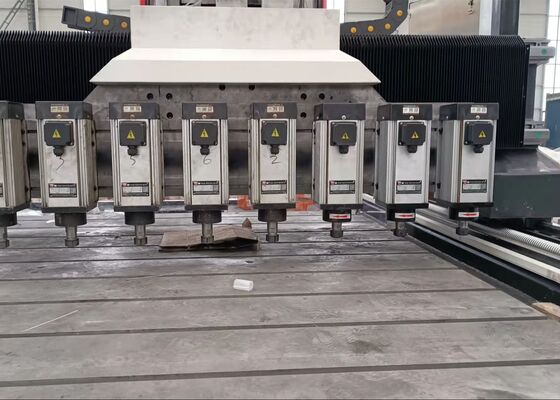

4. Boorkrachthoofd:
De boorkrachtkop is uitgerust met een speciale driefasige spindelmotor die de precisie-spindelmotor rechtstreeks aandrijft.De spindel wordt ondersteund door een Japanse vijf rijen hoekcontact lager configuratie, bestaande uit drie lagers aan de voorzijde en twee aan de achterzijde, die een stabiele spindelondersteuning bieden en een stapsgewijze snelheidsaanpassing mogelijk maken.Het voermeganisme wordt aangedreven door een servomotor gekoppeld aan een precisie-balschroefassemblageDe X- en Y-assystemen ondersteunen gecoördineerde beweging onder halfgesloten schakelregeling.met een vermogen van meer dan 10 W,De spindel neus is voorzien van een ER-gereedschapsholding voor een veilige en nauwkeurige klemming van boorgereedschappen.
